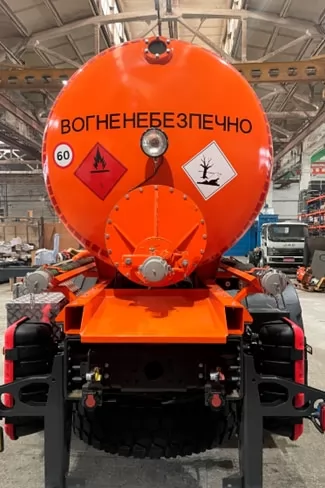

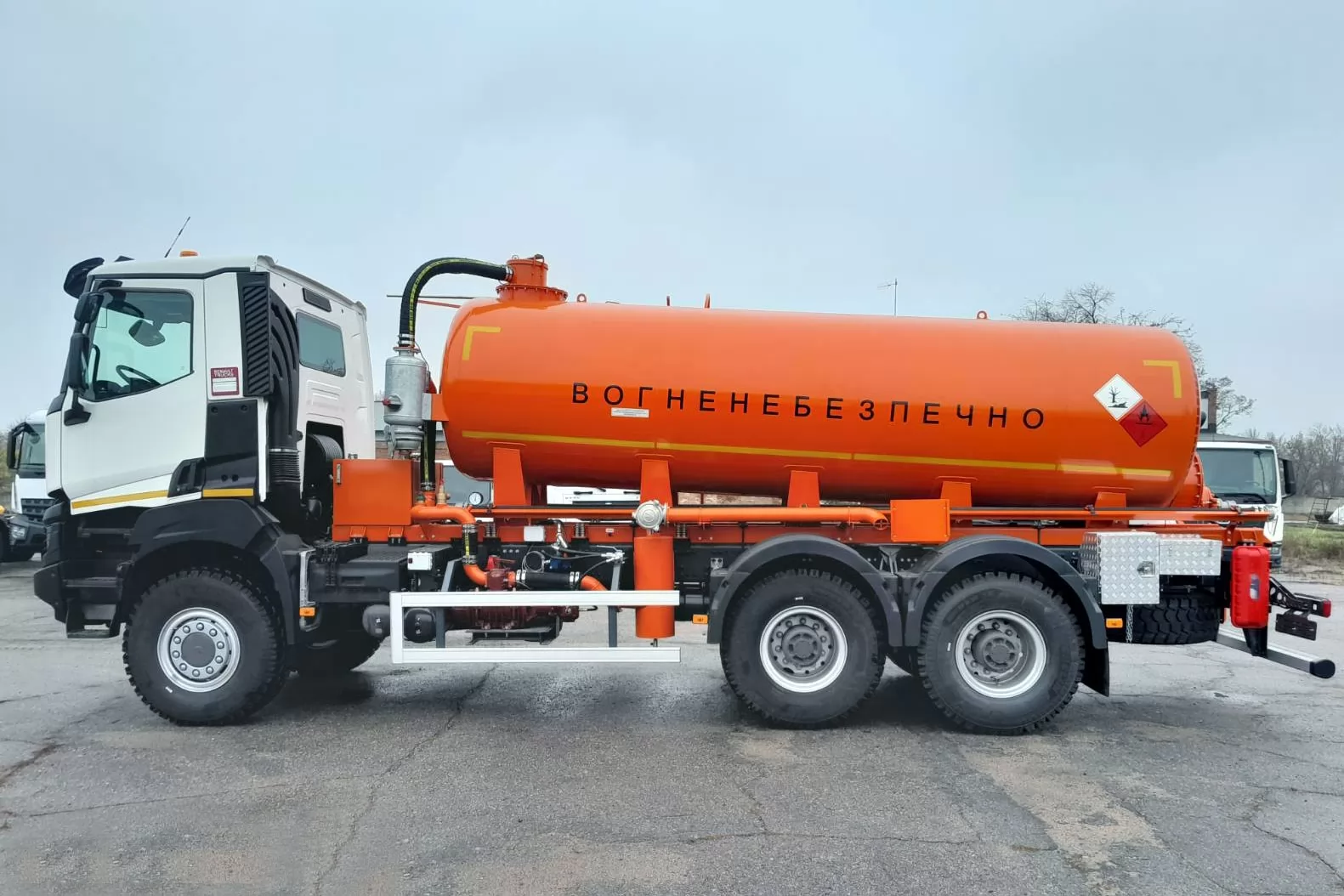

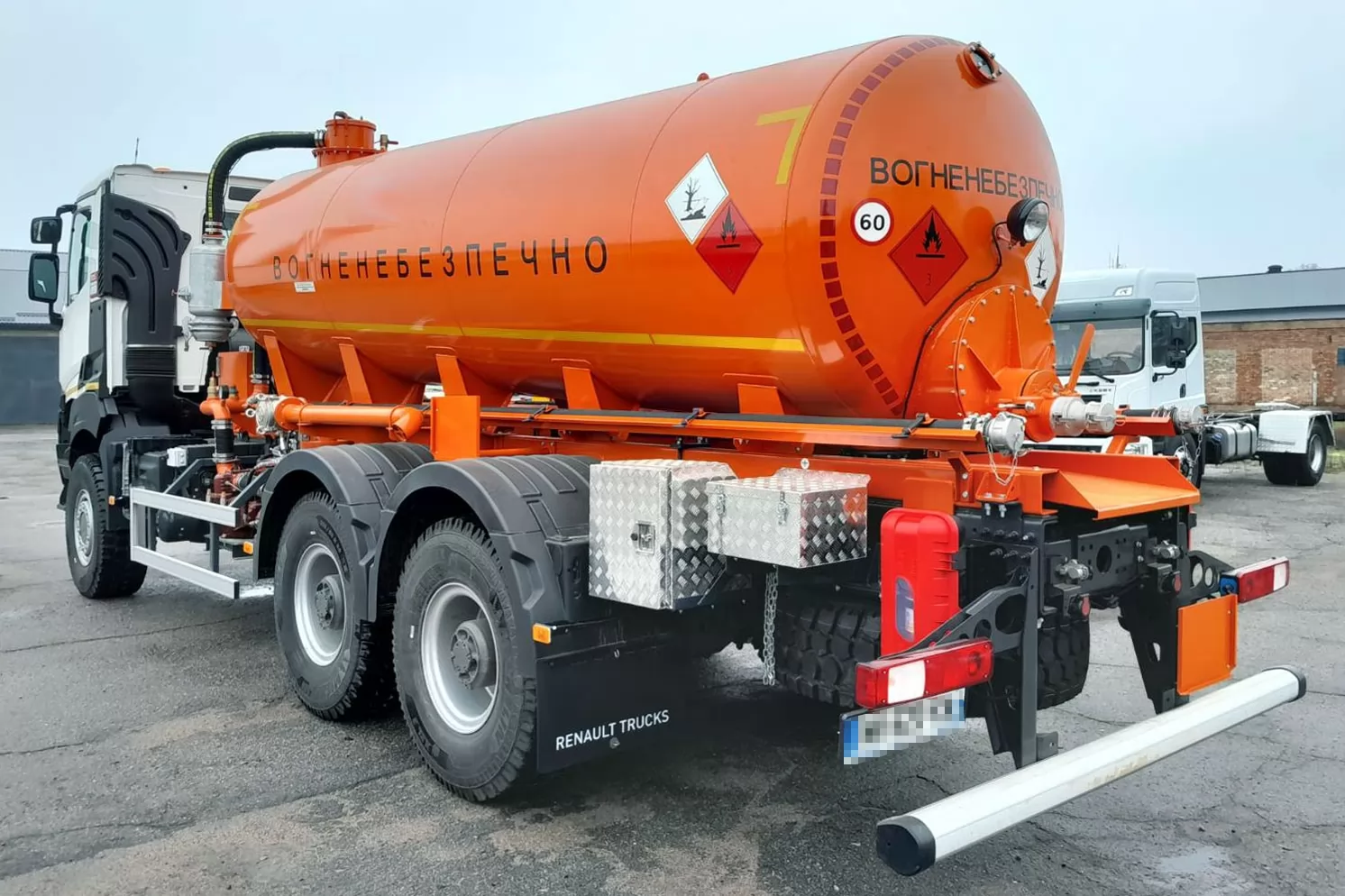

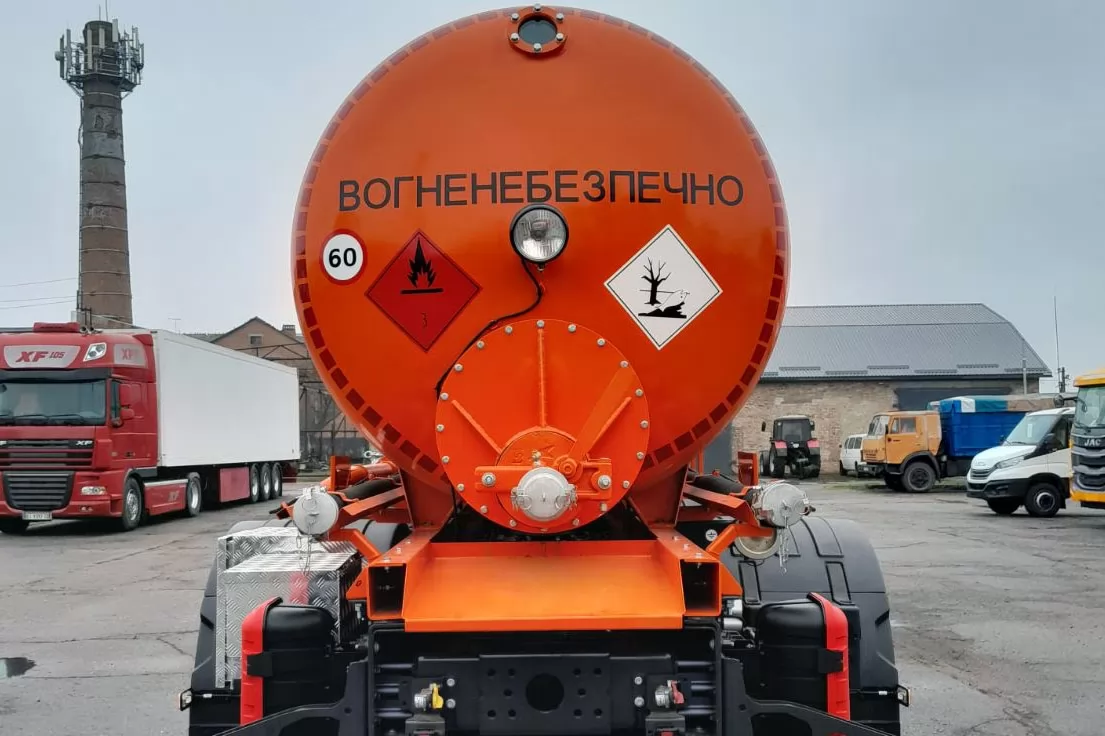

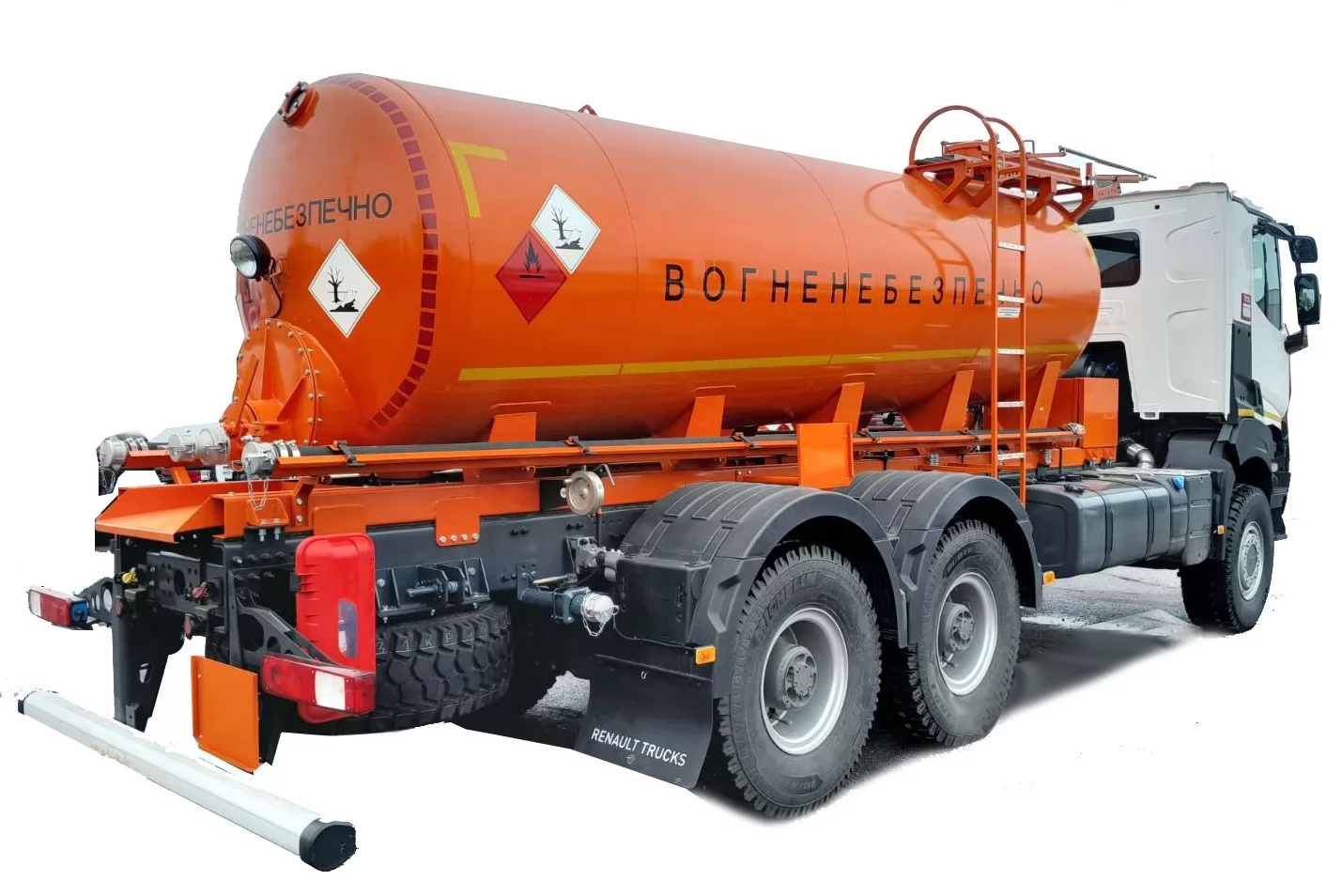

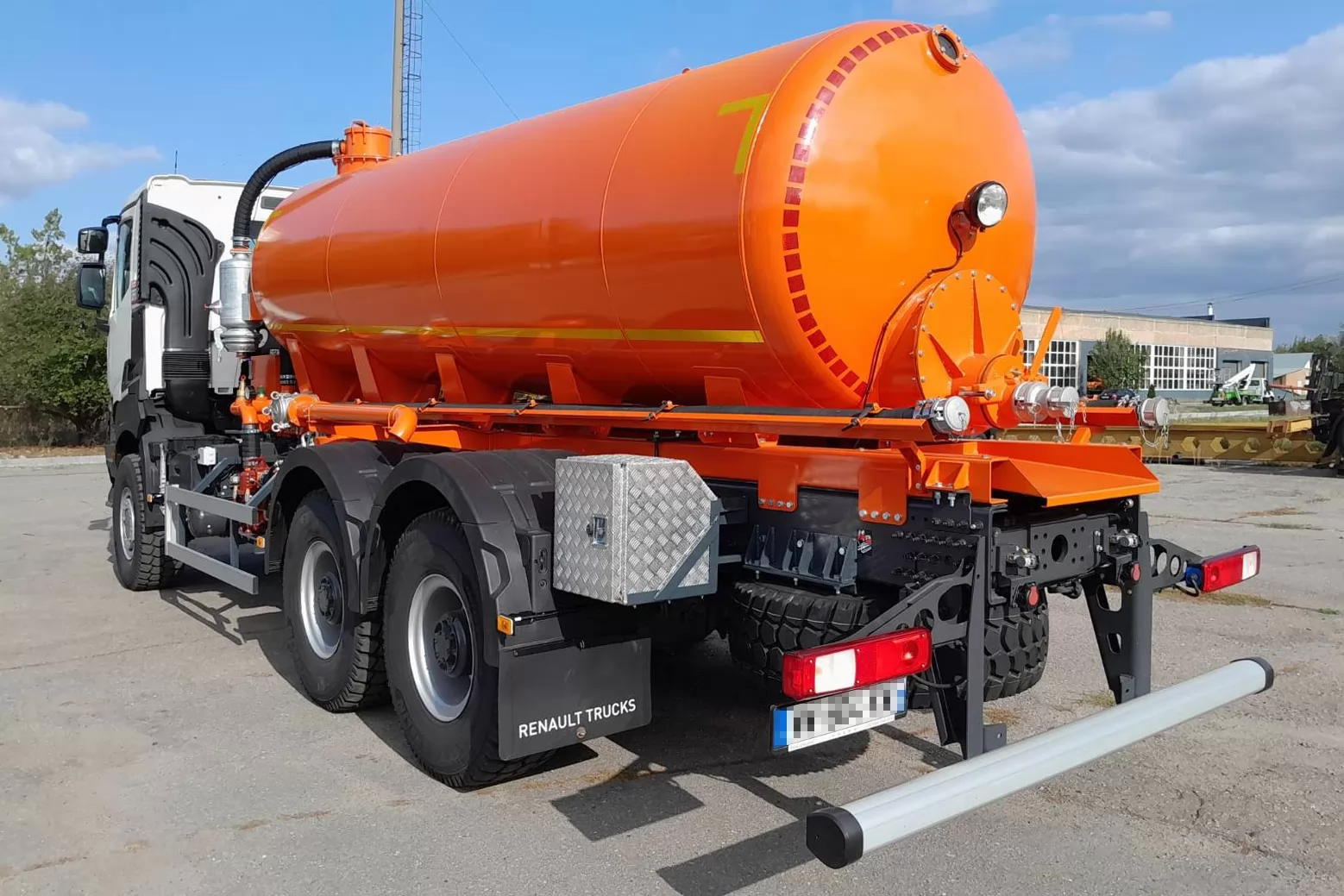

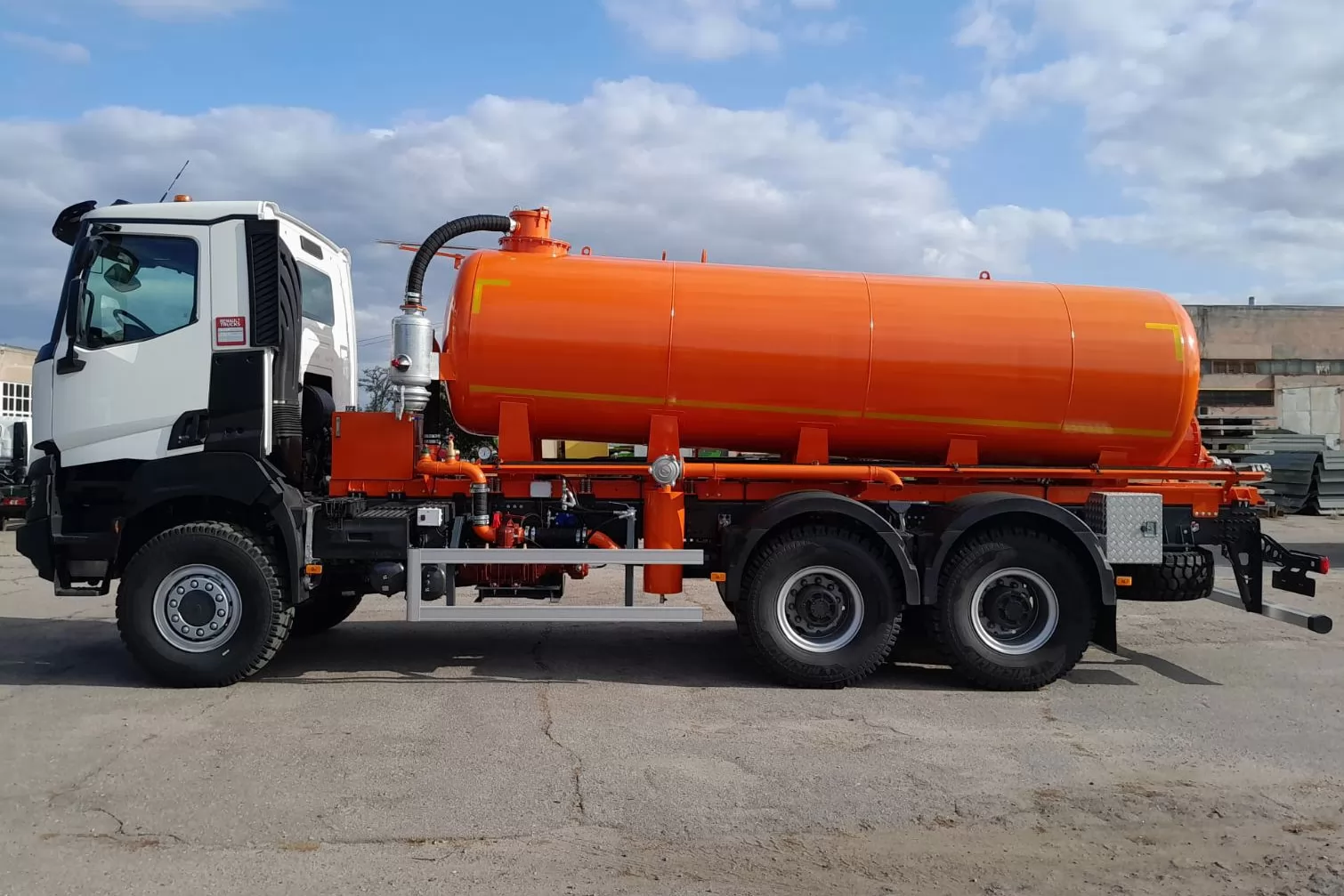

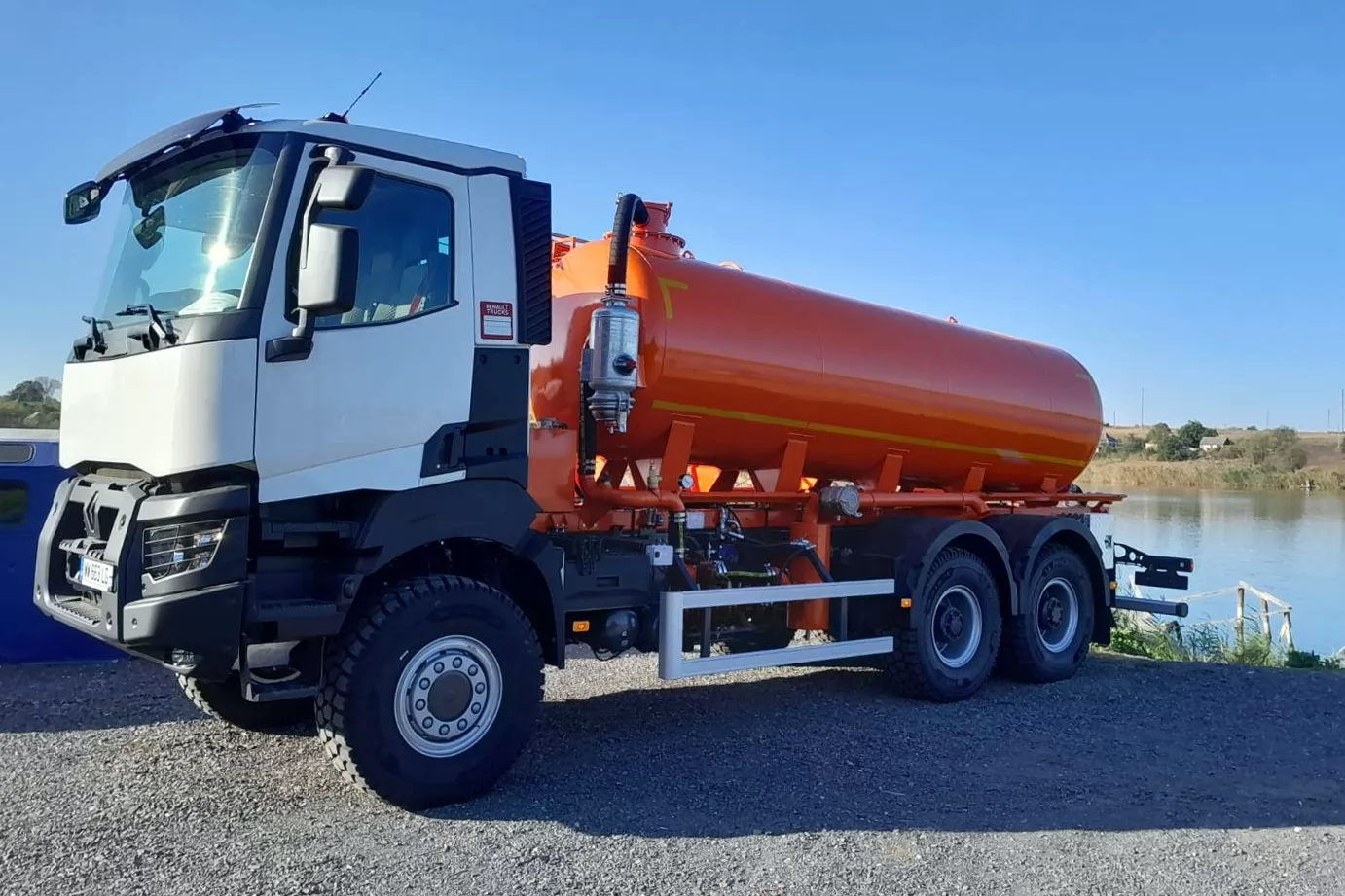

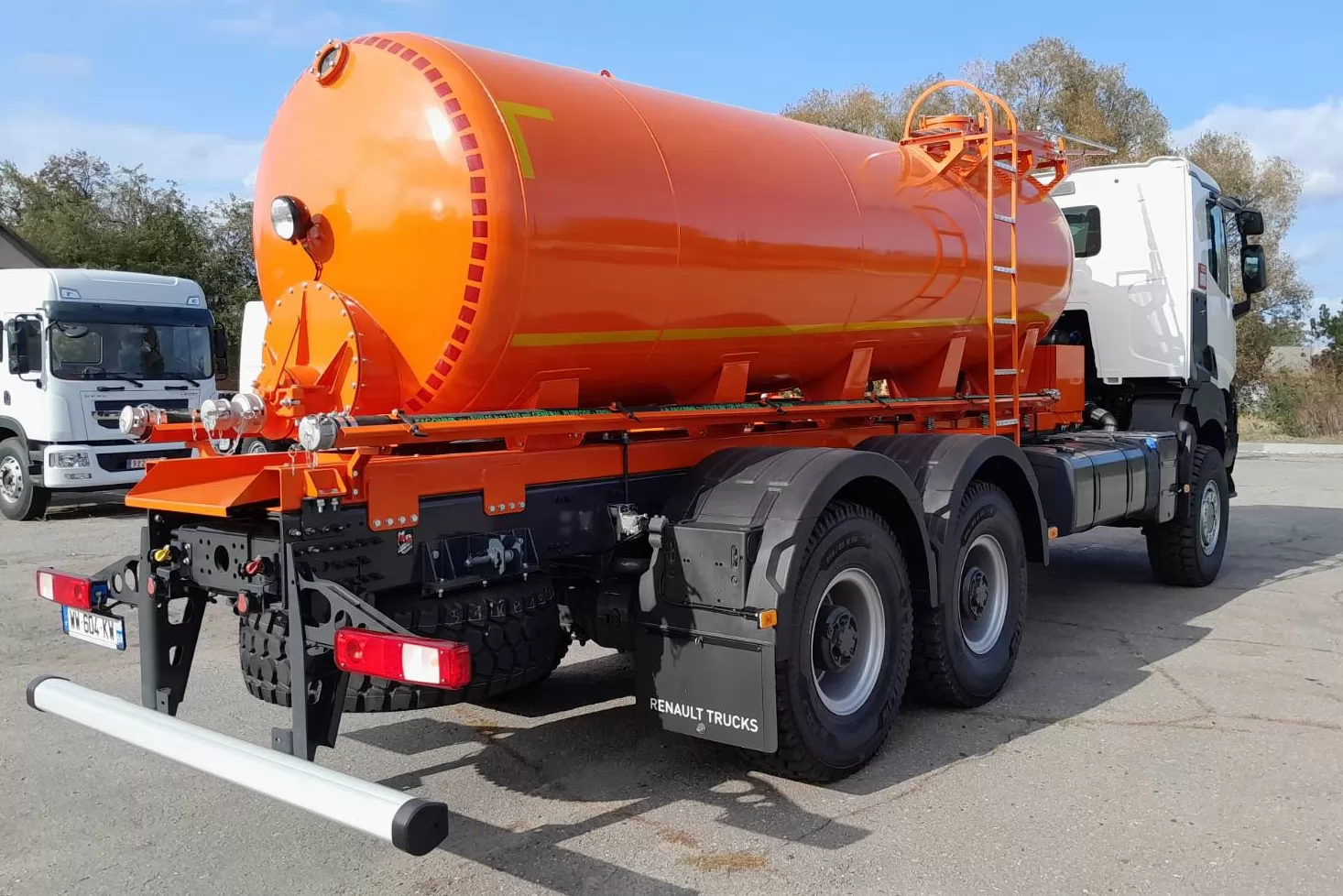

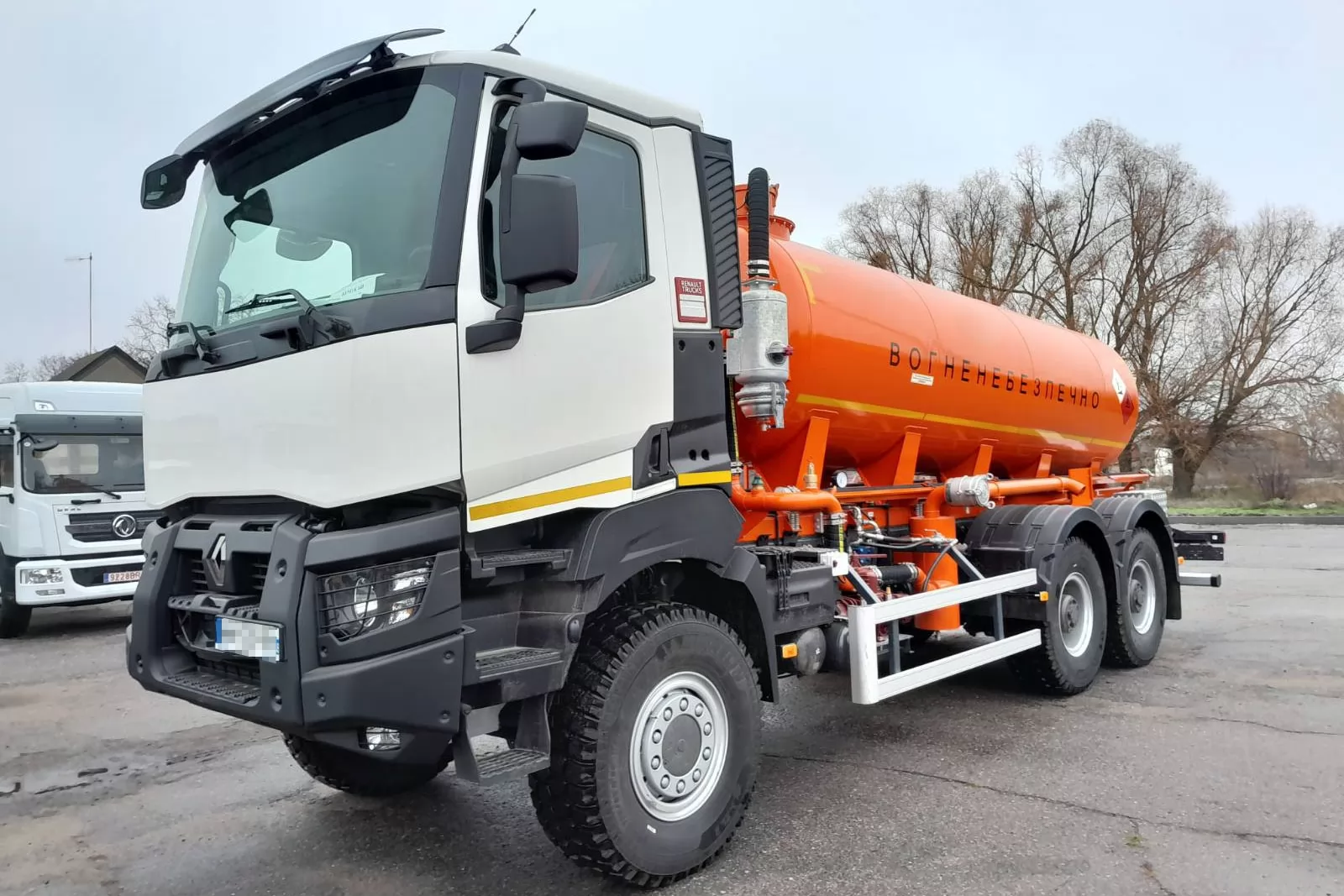

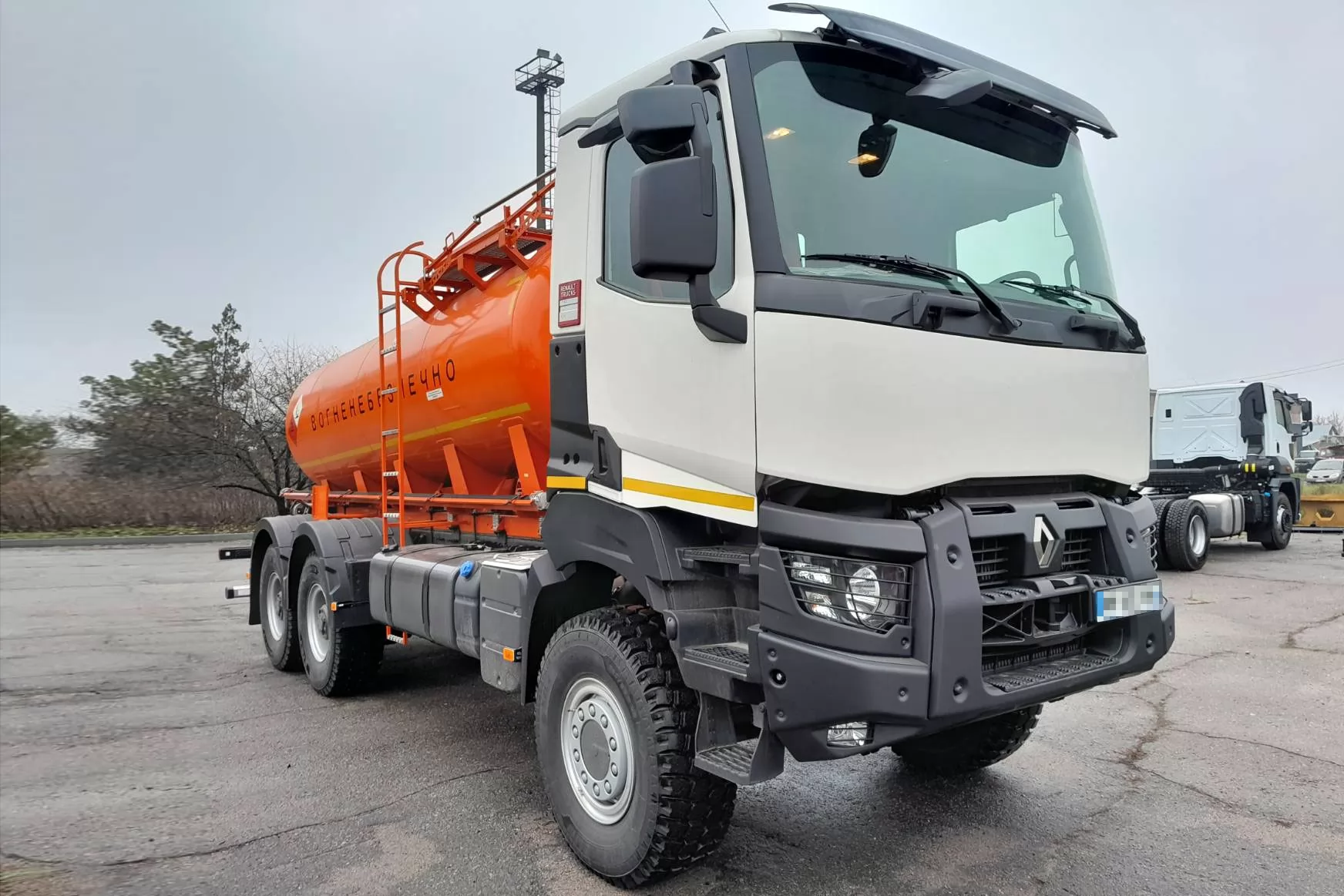

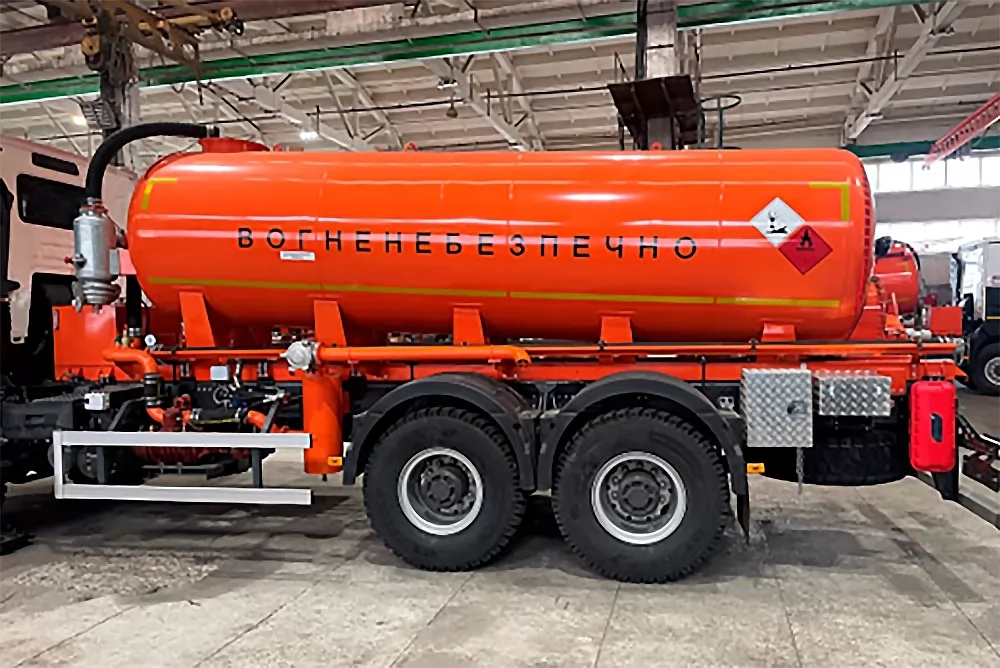

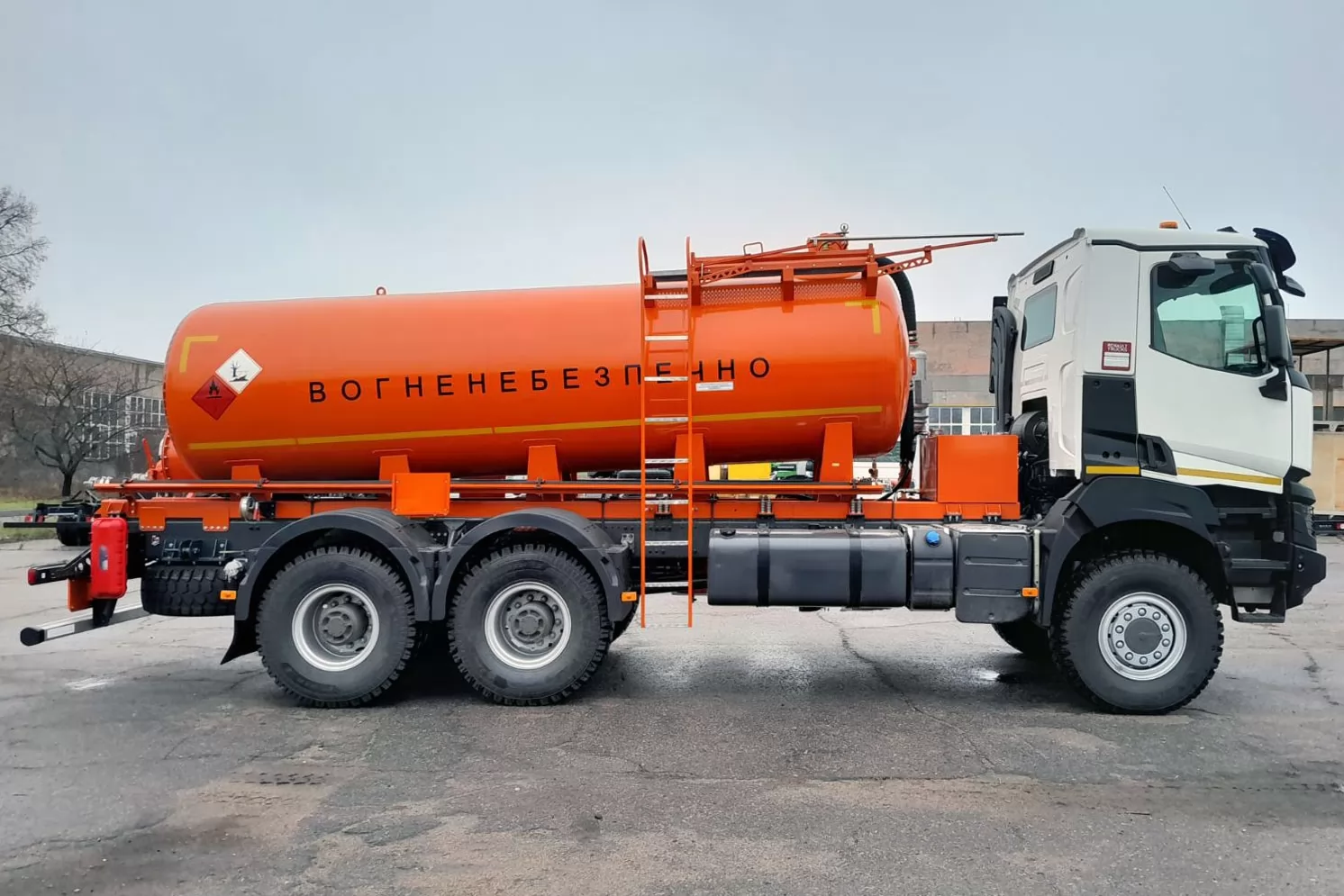

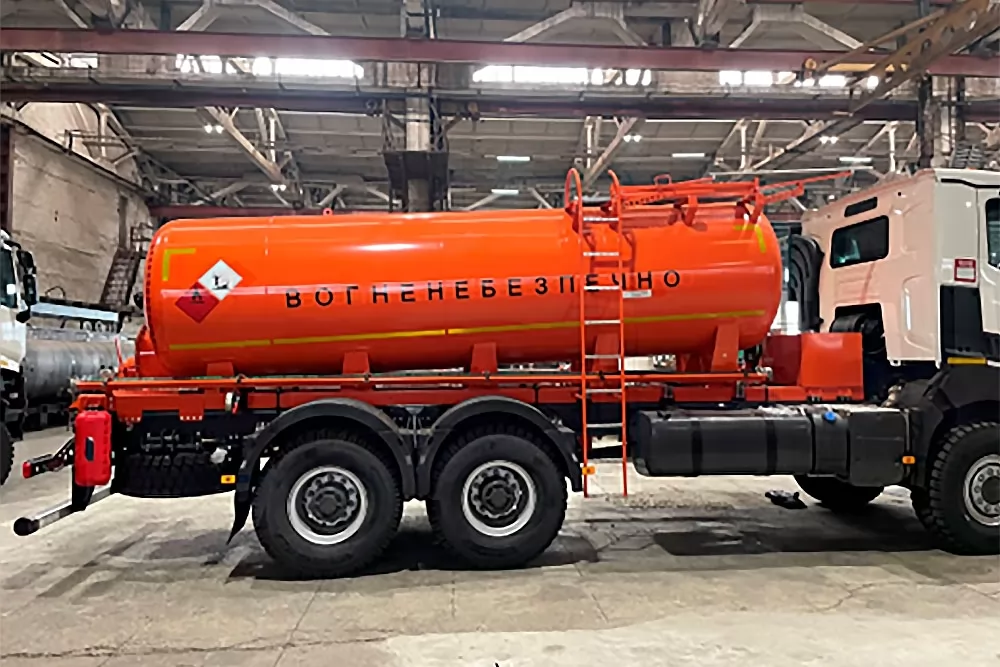

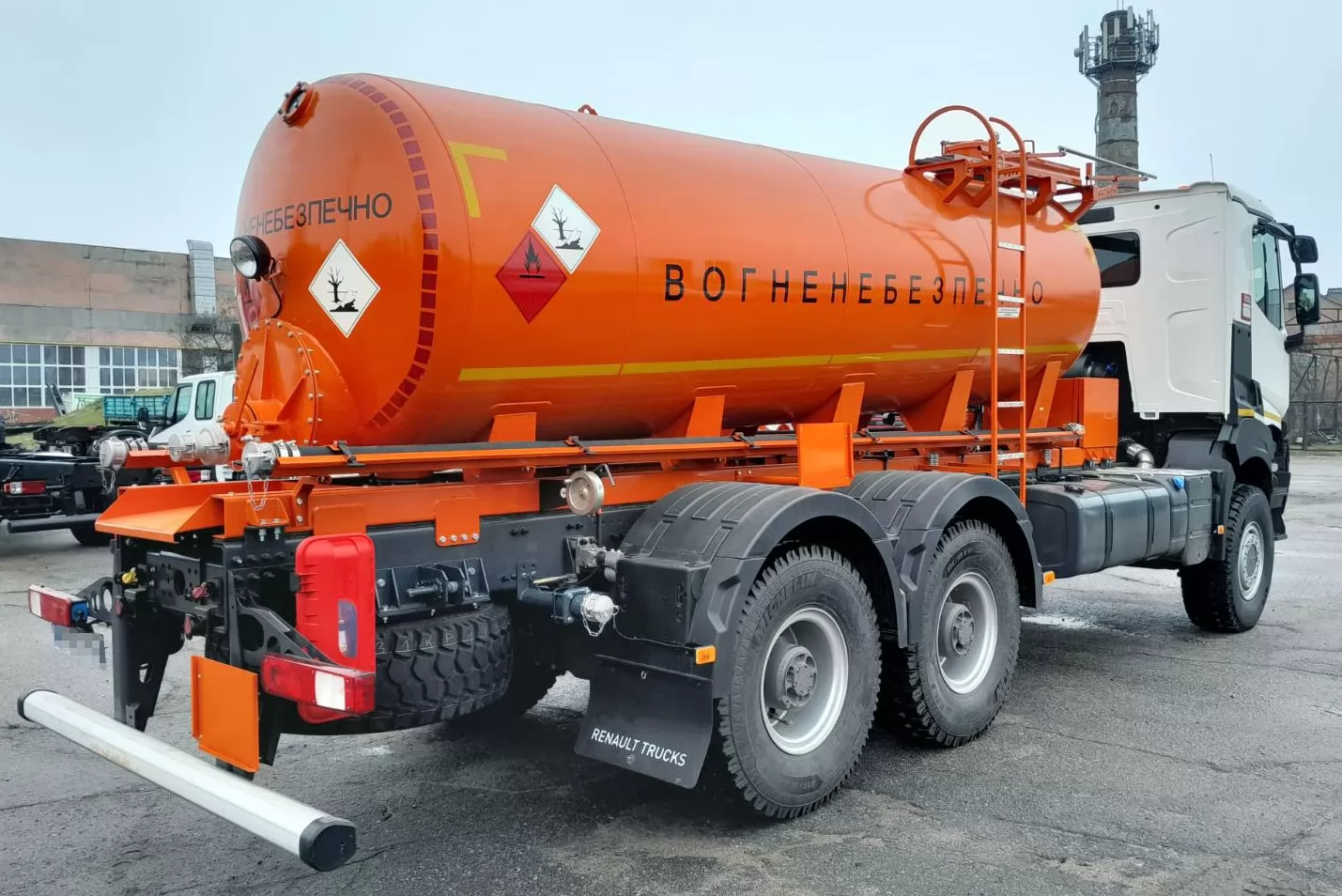

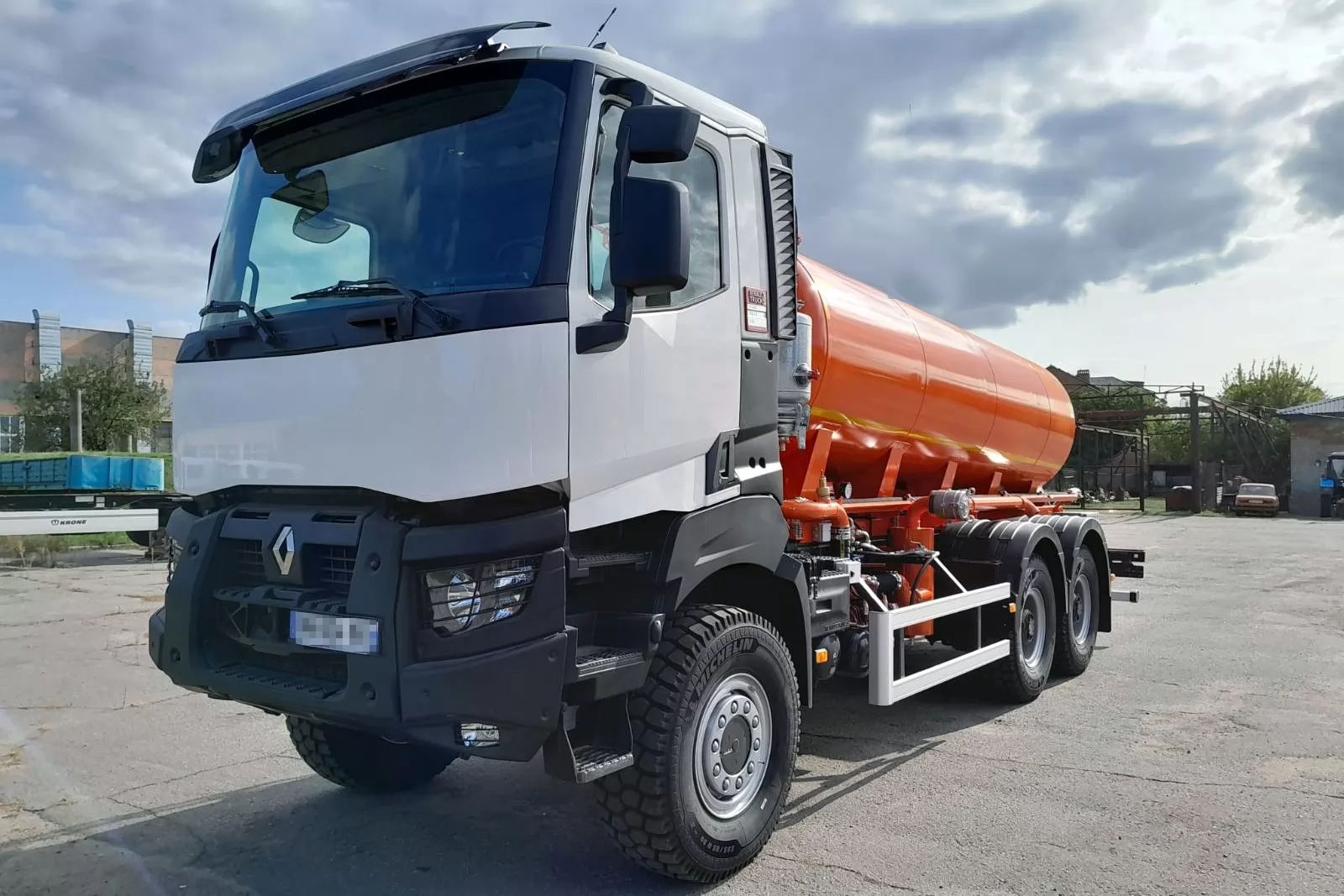

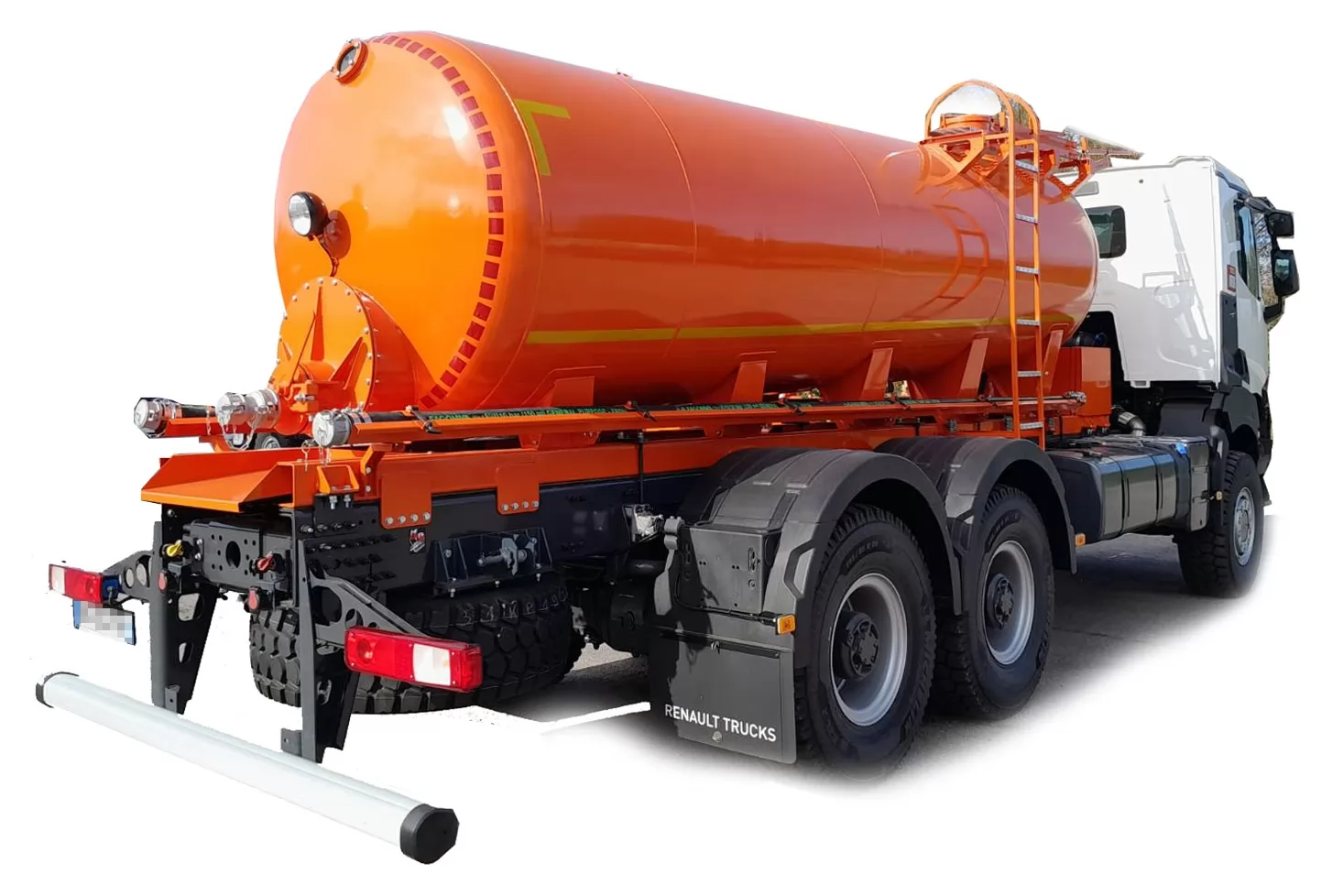

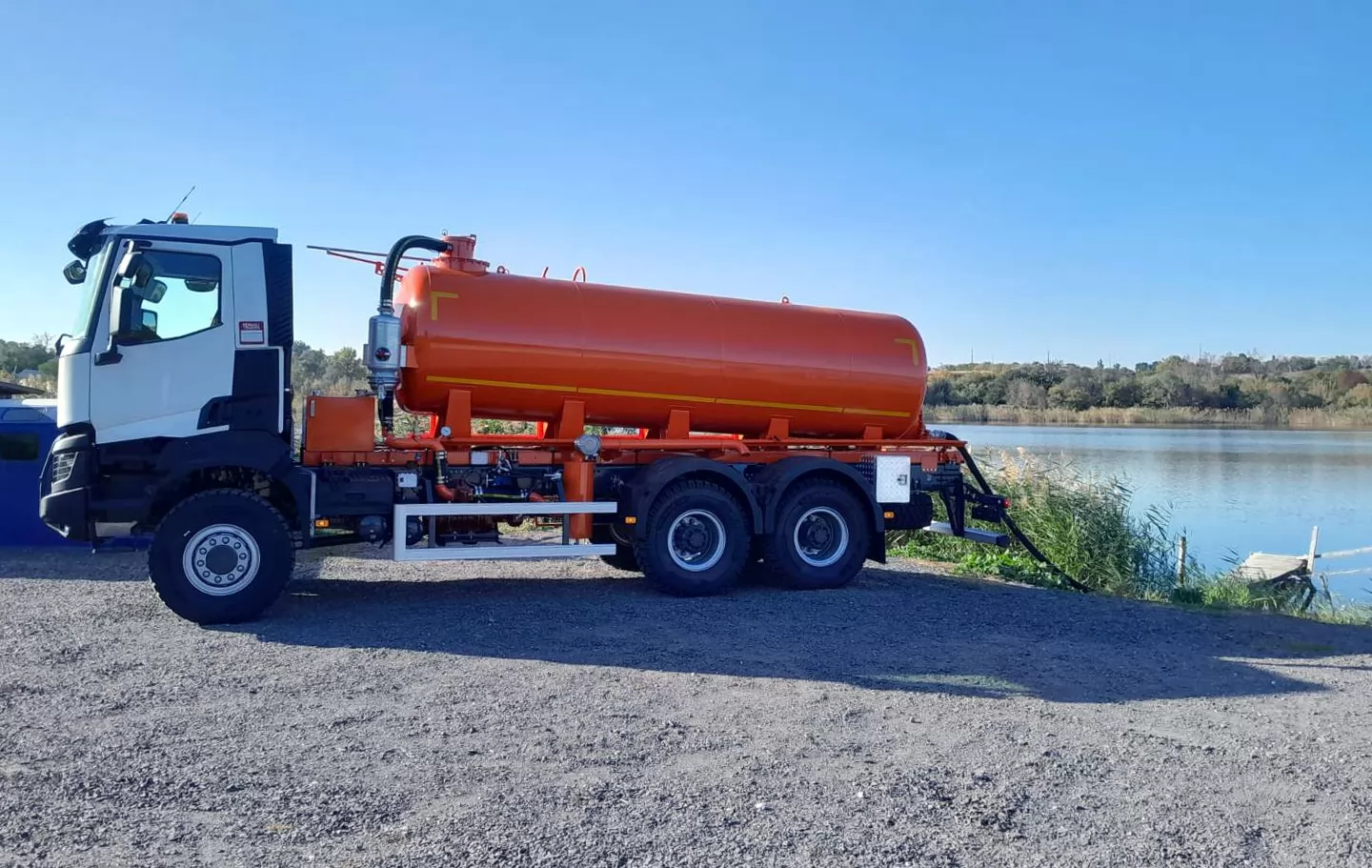

Цистерна LGBF з вакуумним насосом для збору нафти на Renault KR 6x6 Medium 13LE5
Цистерна LGBF з вакуумним насосом для збору нафти на Renault KR 6x6 Medium 13LE5
Призначення: Для відкачування та збору нафти та водно-нафтових емульсій під час виконання ремонтних робіт в польових умовах (траса магістральних нафтопроводів, бездоріжжя).
Тип цистерни / код цистерни: LGBF
- Продукт, що відкачується та перевозиться: нафта, водно-нафтові емульсії з домішками піску та мулистих відкладів
- Вибухонебезпечні суміші по ДНАОП 0.00-1.32-01: Категорія ІІА група Т3
- Місткість цистерни (номінальна), 10.0 куб.м
- Конструкція цистерни: Односекційна, круглого перерізу, спеціального виконання, для перевезення вибухонебезпечних вантажів, без відкривання заднього днища
- Можливе безпечне пересування вакуумної установки з частковим заповненням цистерни
- Матеріал корпусу цистерни низьколегована сталь, товщина стінки 5 мм.
Комплектація
- Оглядове вікно в верхній частині цистерни - 1 шт.
- Горловина у верхній частині цистерни, люк якої закривається кришкою з запобіжним клапаном - 1 шт.
- Майданчик обслуговування з перилами з протиковзною поверхнею в зоні обслуговування горловини - 1 шт.
- Сходи для підйому на майданчик обслуговування - 1 шт.
- Технологічний люк на болтовому з’єднанні в нижній частині заднього днища - 1шт.
- Лотки металеві, розташовані з обох сторін цистерни для зберігання напірно-всмоктувальних рукавів довжиною - 6 м діаметром 80 мм, - 2 шт.
- Призначення напірно-всмоктувальних рукавів довжиною 6 м діаметром 80 мм розрахованих на вакуум 0,8 бар: Для перекачування нафти, водно-нафтових емульсій з домішками піску та мулистих відкладів
- Кількість напірно-всмоктувальних рукавів довжиною 6 м діаметром 80 мм, - 2 шт.
Компоненти захисту вакуумної установки
- перший запірний клапан в горловині вакуумному трубопроводі);
- другий запірний клапан в ресивері насоса;
- клапан надлишкового тиску;
- донний клапан;
- сигналізатор граничного заповнення.
Технічні написи на цистерні згідно з наказом про затвердження деяких нормативно-правових актів з питань дорожнього перевезення небезпечних вантажів затвердженими наказом Міністерства внутрішніх справ України від 04.08.2018 № 656
- Ліхтар на задній верхній частині цистерни для освітлення зони робіт - 1 шт.

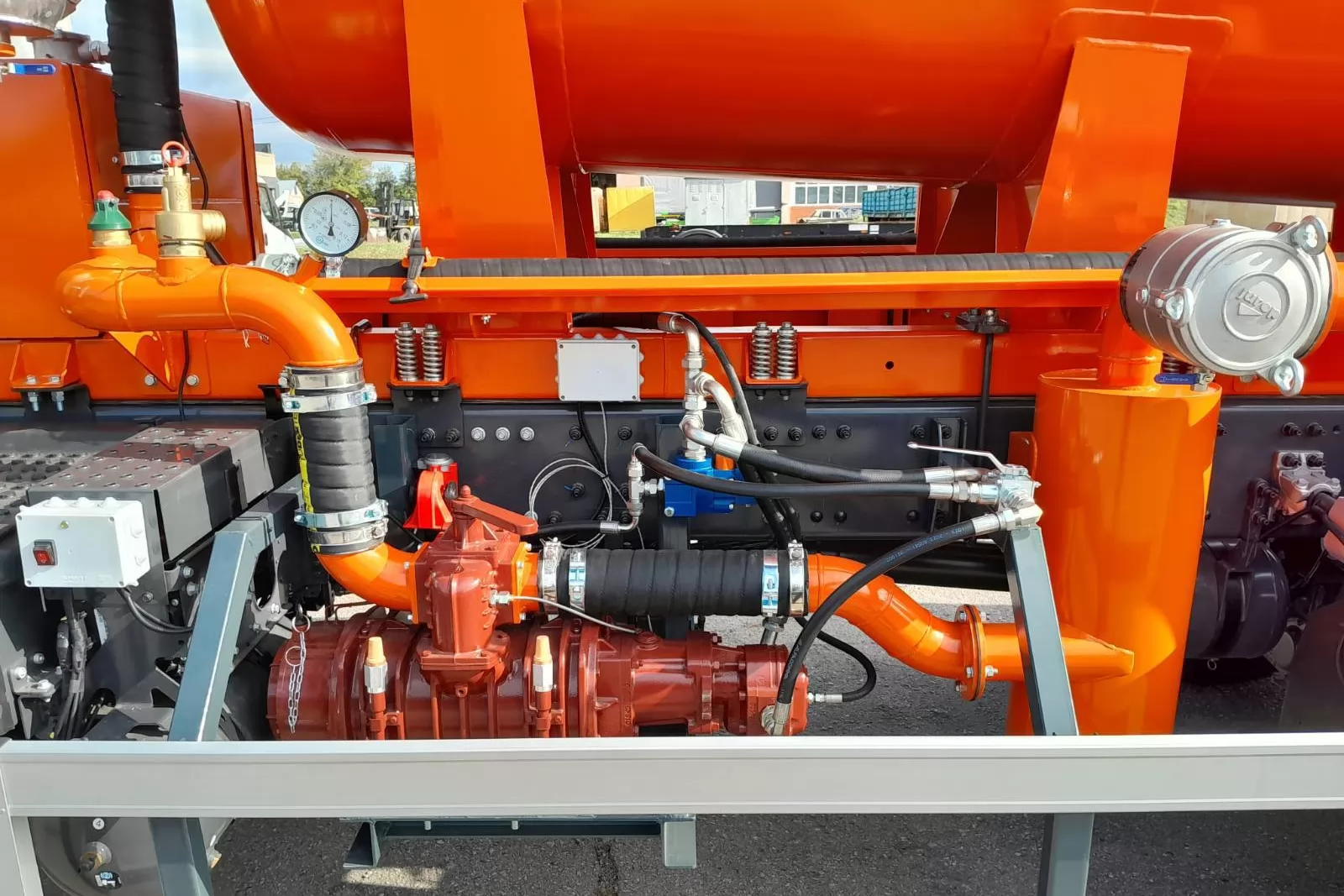

Інструментальний ящик - 1 шт. - Вакуумний насос, призначений для відкачки вибухонебезпечних сумішей.
- Привід вакуумного насоса: Від коробки відбору потужності шасі
- Продуктивність вакуумного насоса, 730 м3/год
- Висота всмоктування, 4,5 м
- Час наповнення цистерни, 12 хв
- Величина розрідження - 0,08 МПа
- Робочий тиск - 0,06 МПа.
