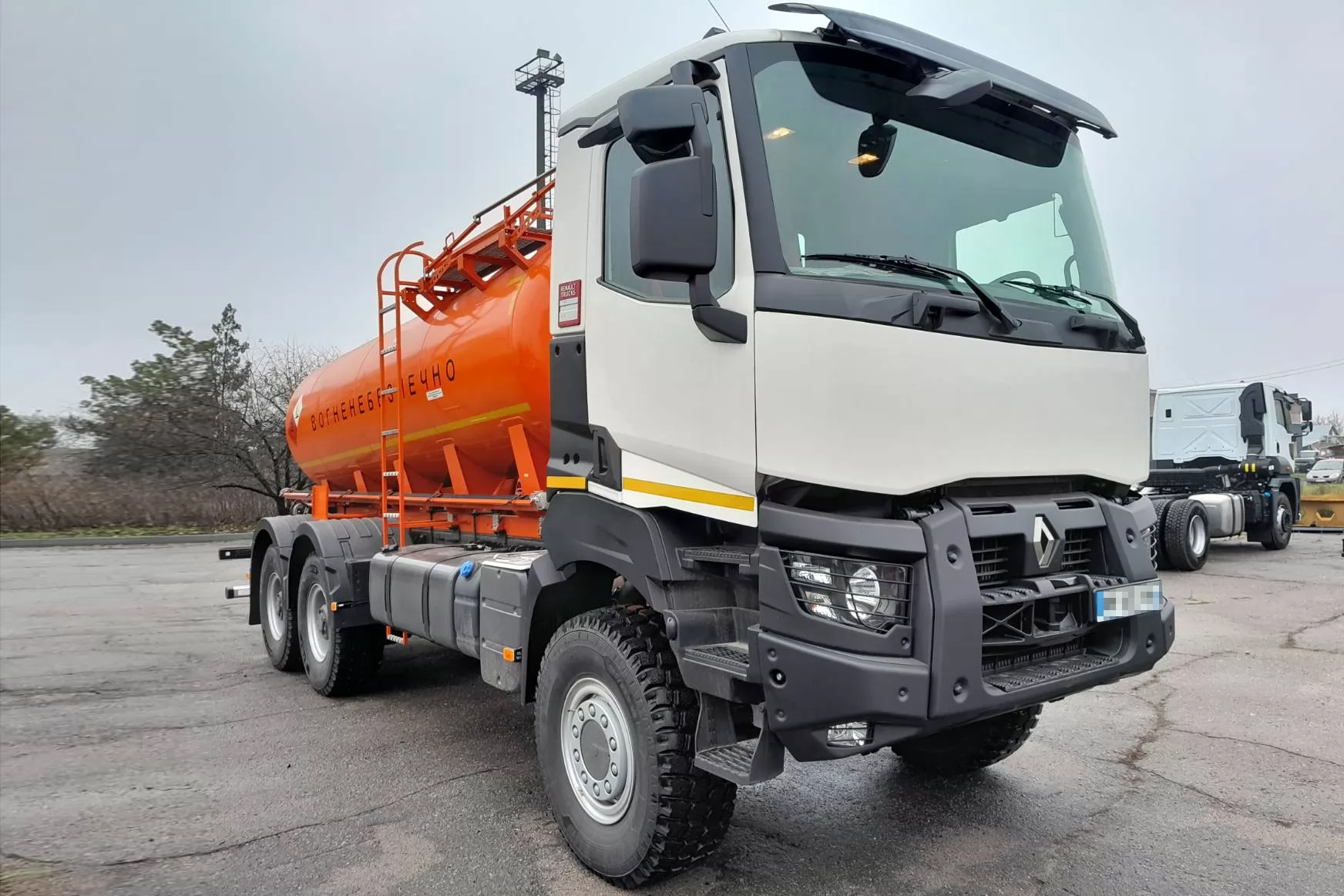

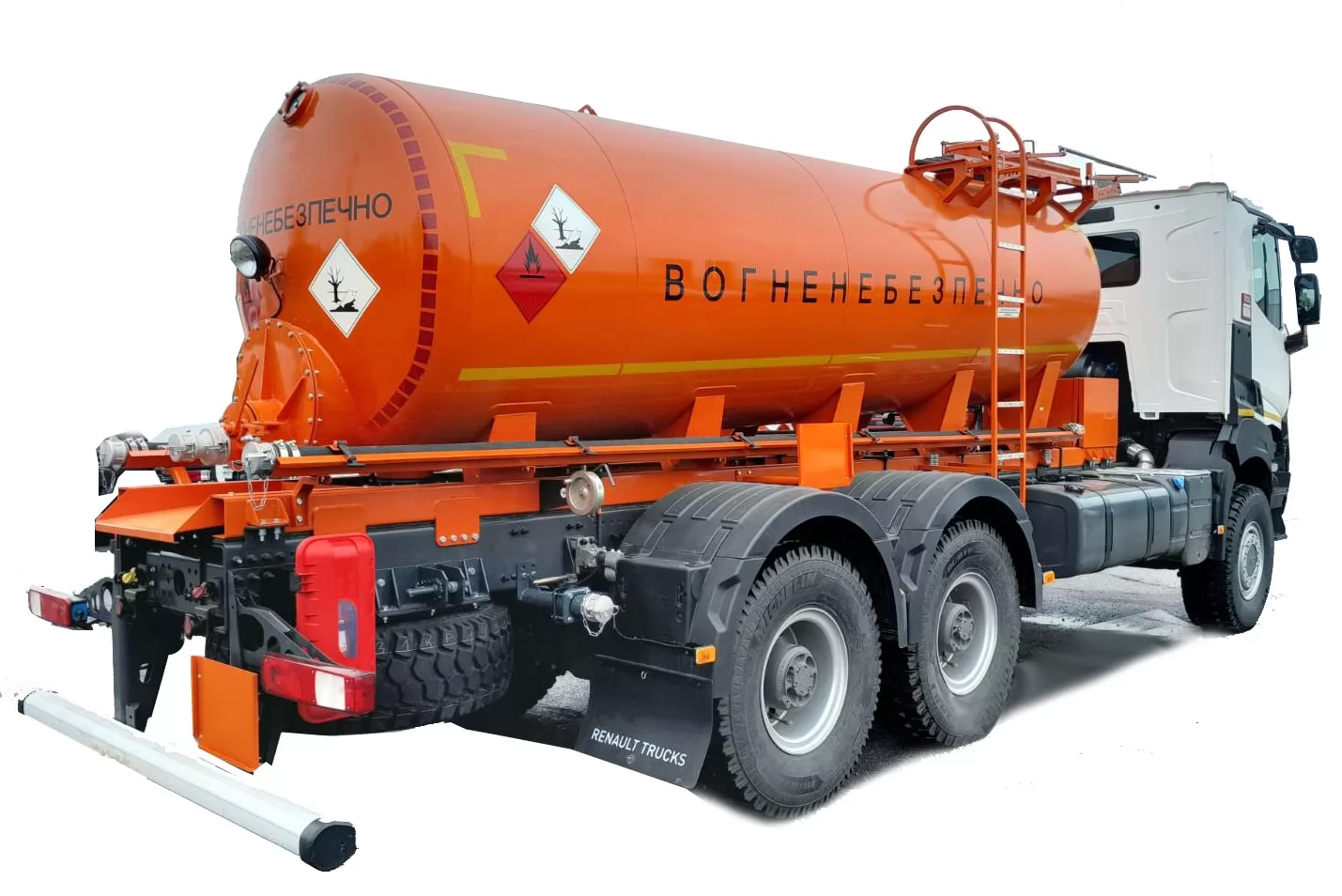

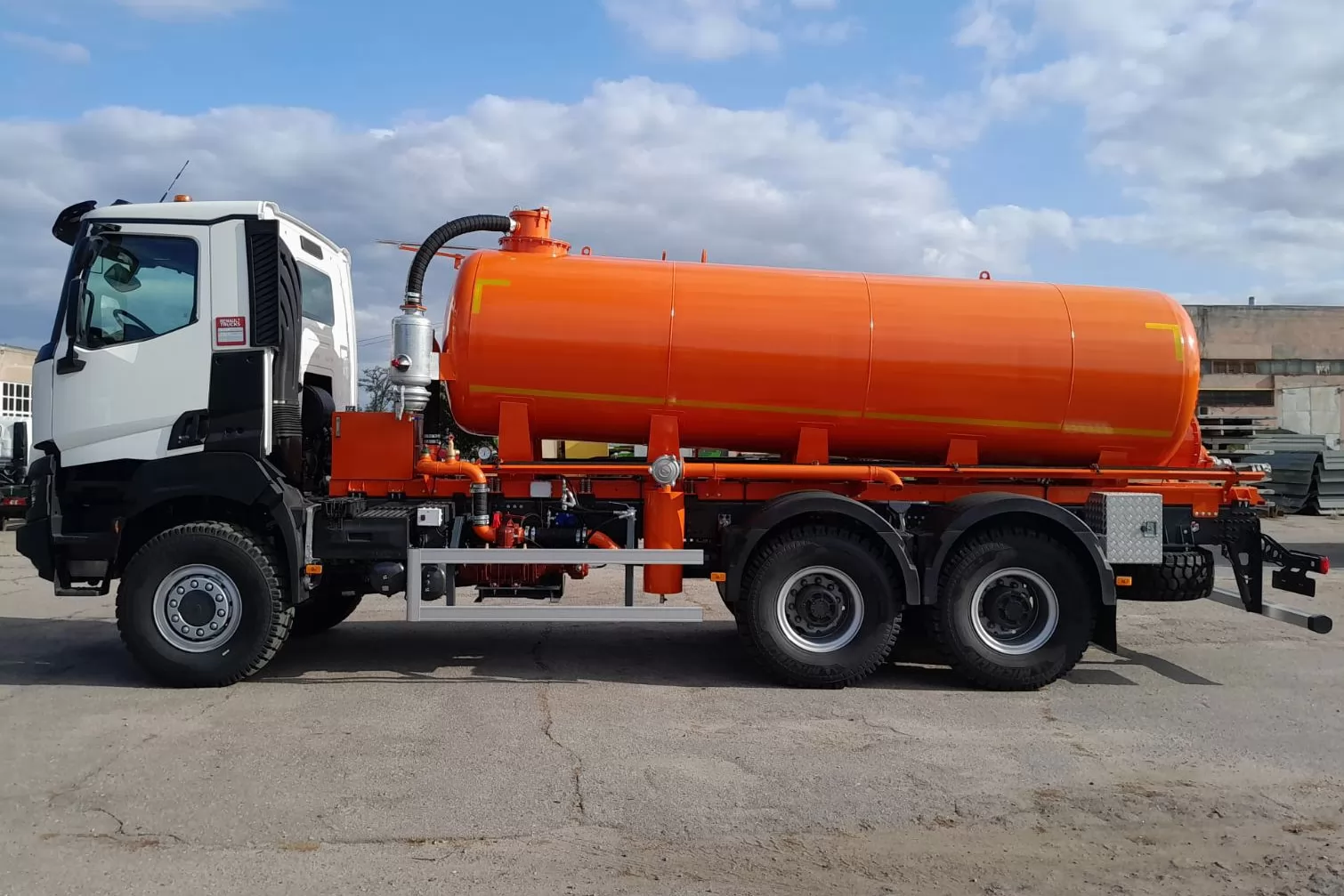

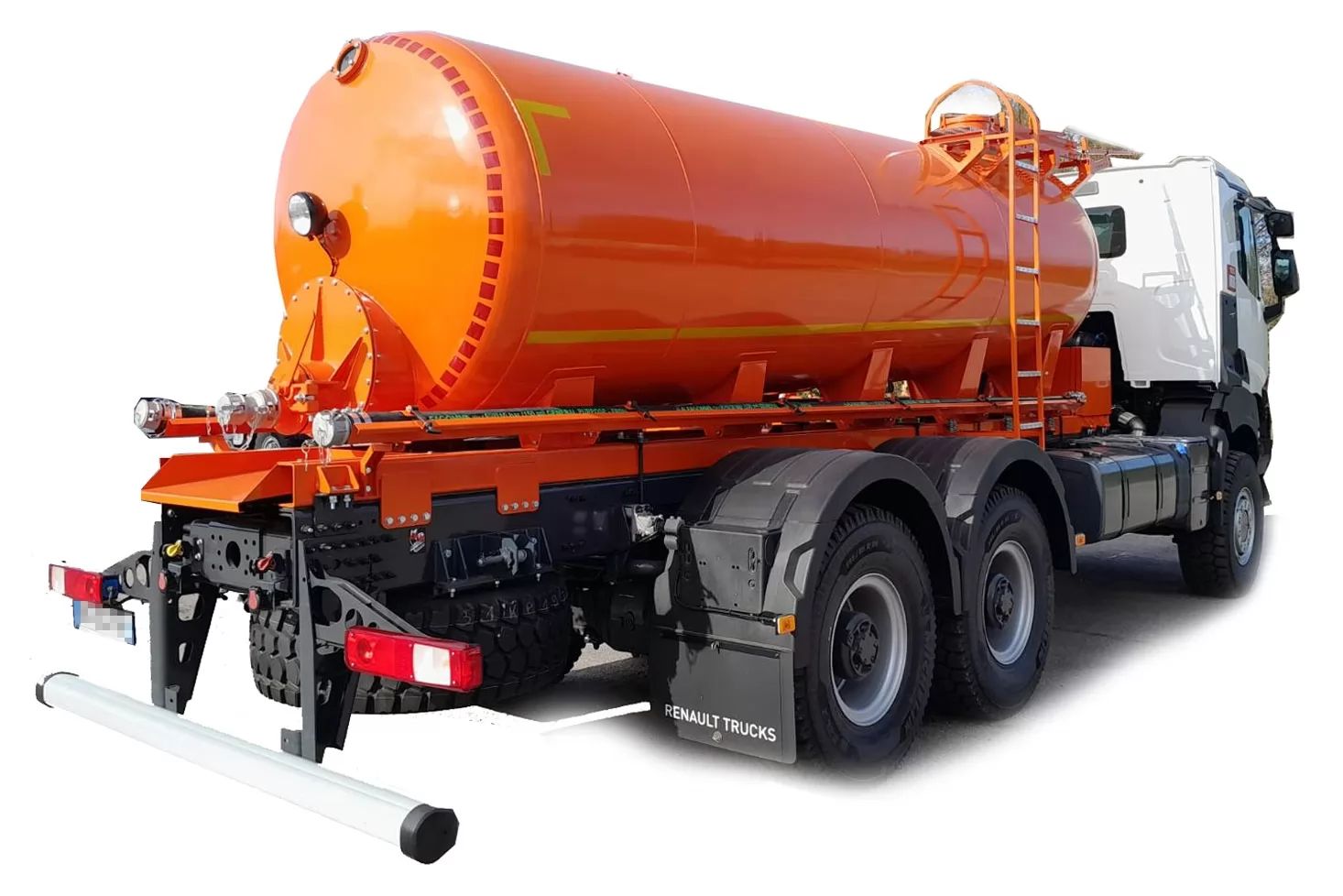

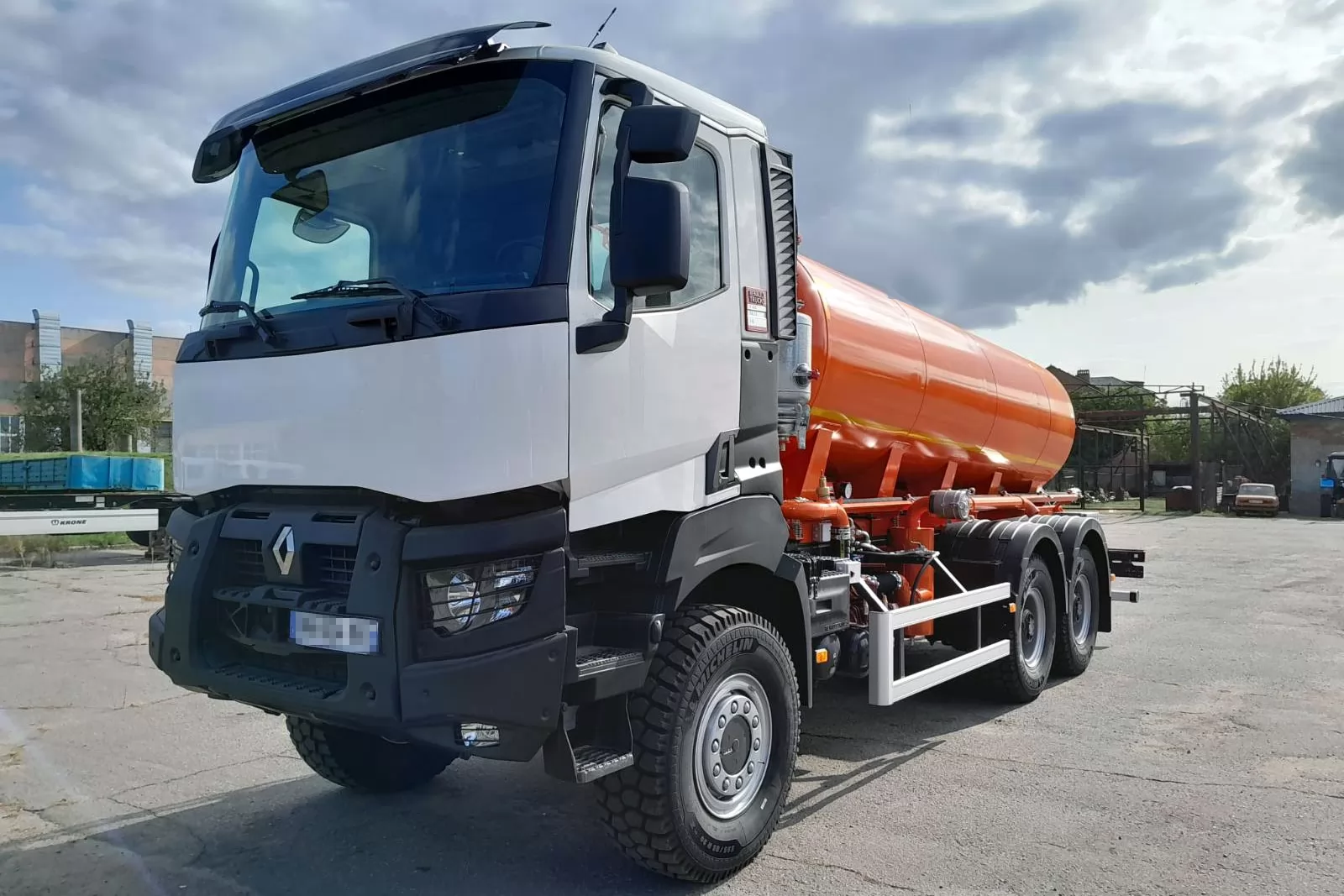

Цистерна LGBF с вакуумным насосом для сбора нефти на Renault KR 6x6 Medium 13LE5
Цистерна LGBF с вакуумным насосом для сбора нефти на Renault KR 6x6 Medium 13LE5
Назначение: Для откачки и сбора нефти и водно-нефтяных эмульсий при выполнении ремонтных работ в полевых условиях (трасса магистральных нефтепроводов, бездорожье).
Тип цистерны / код цистерны: LGBF
- Откачиваемый и перевозимый продукт: нефть, водно-нефтяные эмульсии с примесями песка и илистых отложений
- Взрывоопасные смеси по ДНАОП 0.00-1.32-01: Категория ІІА группа Т3
- Емкость цистерны (номинальная), 10.0 куб.м
- Конструкция цистерны: односекционная, круглого сечения, специального выполнения, для перевозки взрывоопасных грузов, без открывания заднего днища
- Возможно безопасное перемещение вакуумной установки с частичным заполнением цистерны
- Материал корпуса цистерны низколегированной стали, толщина стенки 5 мм.
Комплектация
- Обзорное окно в верхней части цистерны - 1 шт.

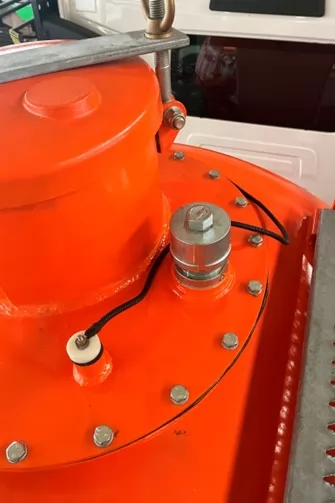

- Горловина в верхней части цистерны, люк которой закрывается крышкой с предохранительным клапаном - 1 шт.
- Площадка обслуживания с перилами с противоскользящей поверхностью в зоне обслуживания горловины - 1 шт.
- Лестница для подъема на площадку обслуживания - 1 шт.

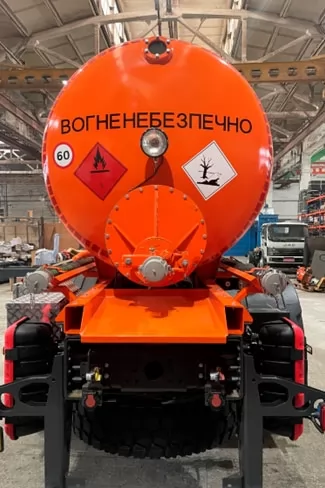

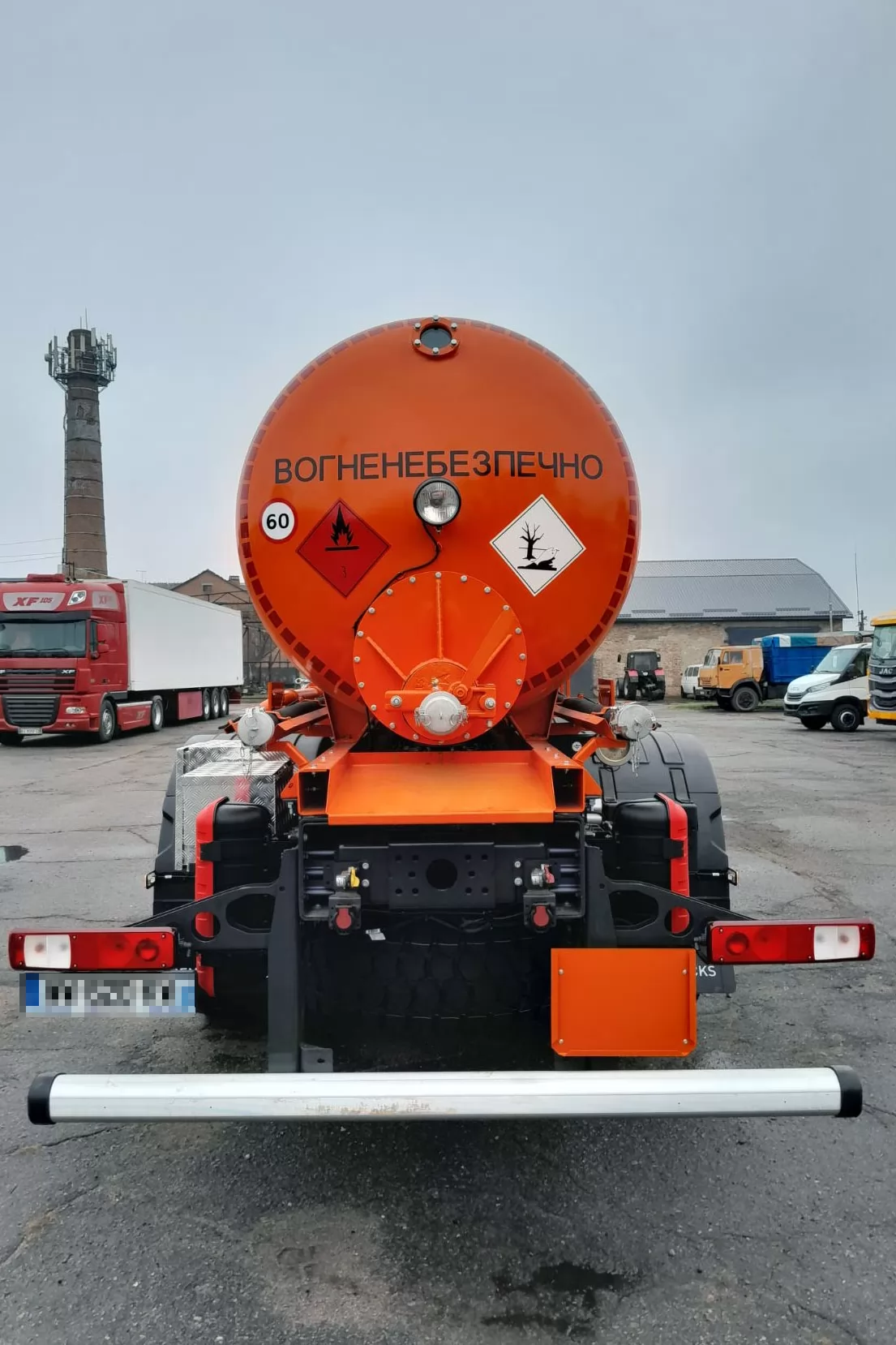

- Технологический люк на болтовом соединении в нижней части заднего днища - 1шт.
- Лотки металлические, расположенные с обеих сторон цистерны для хранения напорно-всасывающих рукавов длиной - 6 м диаметром 80 мм - 2 шт.
- Назначение напорно-всасывающих рукавов длиной 6 м диаметром 80 мм, рассчитанных на вакуум 0,8 бар: Для перекачки нефти, водно-нефтяных эмульсий с примесями песка и илистых отложений
- Количество напорно-всасывающих рукавов длиной 6 м диаметром 80 мм, - 2 шт.
Компоненты защиты вакуумной установки
- первый запорный клапан в горловине (в вакуумном трубопроводе);
- второй запорный клапан в ресивере насоса;
- клапан избыточного давления;
- донный клапан;
- сигнализатор предельного заполнения.
Технические надписи на цистерне согласно приказу об утверждении некоторых нормативно-правовых актов по вопросам дорожной перевозки опасных грузов утвержденными приказом Министерства внутренних дел Украины от 04.08.2018 № 656
- Фонарь на задней верхней части цистерны для освещения зоны работ – 1 шт.

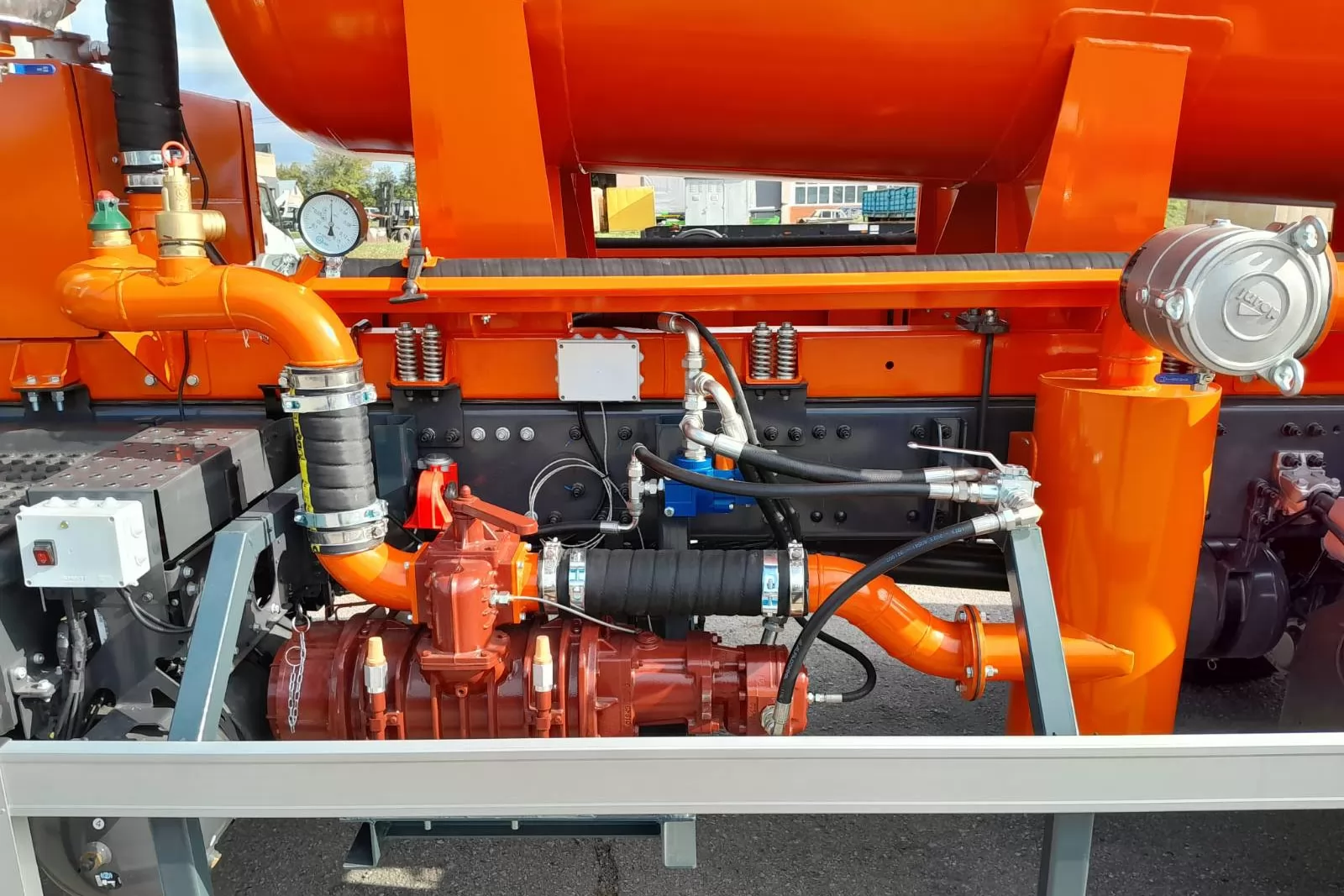

Инструментальный ящик – 1 шт. - Вакуумный насос, предназначенный для откачки взрывоопасных смесей.
- Привод вакуумного насоса: От коробки отбора мощности шасси
- Производительность вакуумного насоса, 730 м3/ч
- Высота всасывания, 4,5 м
- Время наполнения цистерны, 12 мин
- Величина разрежения – 0,08 МПа
- Рабочее давление - 0,06 МПа.
