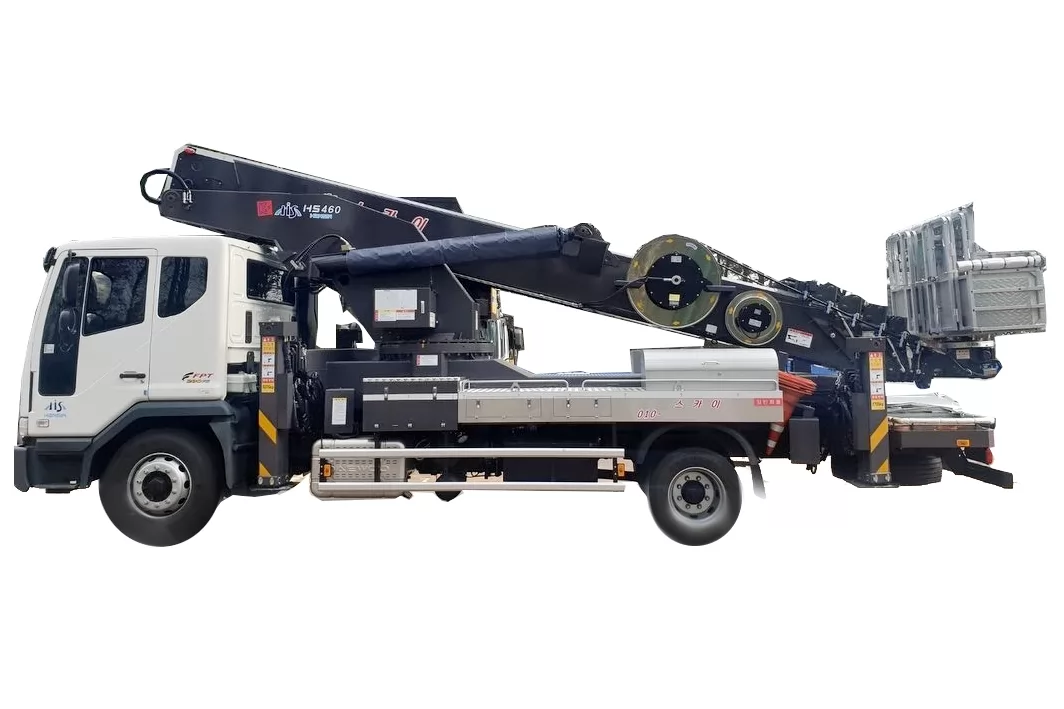

Автогідропідіймач HANSIN HS460
Max горизонтальний виліт, м: 25+
Max робоча висота, м: 46
Min маса шасі, т: 18
В/п люльки, кг: 400
Тип стріли: телескопічна
Модель Hansin HS460 - телескопічний автогідропідіймач. Максимальна робоча висота 46 м з максимальним вильотом 24-29 м. Hansin HS460 має безпечне робоче навантаження 100-400 кг.
Електронна система керування автоматично обчислює, чи знаходиться оператор у безпечній робочій зоні. Наземне керування встановлено на колоні. Обертання надземної частини становить 360 градусів.
Технічні характеристики установки:
|
Стріла |
Телескопічна |
|
7-ми секційна |
|
форма |
|
- |
|
|
Тип висування |
|
Синхронне |
|
|
Матеріал |
|
Високоміцна конструкційна сталь: STRENX: 960·700 |
|
|
Аутригери |
Тип |
|
Передні та задні Х-подібні, гідравлічні |
|
Матеріал |
|
Високоміцна конструкційна сталь STRENX– 960 + AT 80 |
|
|

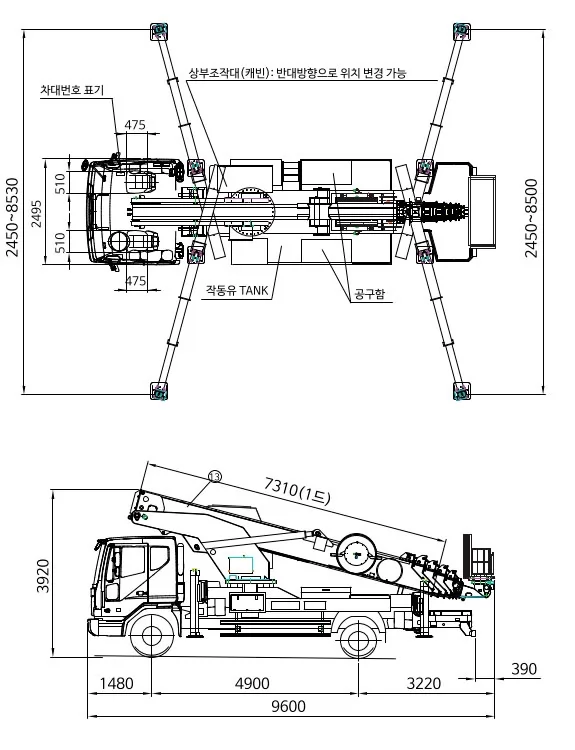

Ширина виносу |
мм |
8530 передні, 8500 задні |
|
|
Робочі характеристики |
Робоча висота |
м |
46 |
|
Висота підйому кошика |
м |
44,3 |
|
|
Вантажопідйомність |
|
3 особи або 400 кг / 24 м (макс. виліт стріли) |
|
|
Поворотний механізм |
Тип |
|
Гідромотор (механічна коробка передач – подвійний редуктор) |
|
Кут повороту |
|
Направо та наліво на 360° |
|
|
Робочий кошик |
Розмір люльки |
мм |
3 295 x 1090 x 1 100 (Д х Ш х В) |
|
Тип повороту |
|
Гідромотор (механічний редуктор) |
|
|
Кут повороту |
|
Обертання вправо та вліво 360про |
|
|
Тип управління |
Аутригери |
|
Нижнє важільне керування на платформі ліворуч і праворуч |
|
Стріла |
|
Дистанційне керування, нижнє важільне керування на платформі ліворуч і праворуч і з кабіни оператора |
Комплектація:
- Закрита кабіна оператора – обладнана важелями для:
- управління секціями стріли
- поворотом платформи
- поворотом робочого майданчика
- Фари освітлення аутригерів та робочого майданчика LED
- Електричний охолоджувач масла
- Пульт дистанційного керування
- Алюмінієвий кошик
- ЗІП
Прилади безпеки:
- Зворотний керований клапан
- Цифровий анемометр із виведенням швидкості вітру на дисплей кабіни оператора, при перевищенні допустимої швидкості вітру (10 м/с) спрацьовує сигналізатор
- Автоматичне обмеження робочих процесів при перевантаженні
- Датчик перевищення кута повороту майданчика
- Датчик попередження перекидання.
- Датчики вагового навантаження
- Датчик безпеки положення стріли
- Датчики контролю положення стріли
- Клавіша аварійної зупинки роботи
- Клавіша аварійного складання секцій стріли
- Електродвигун та додатковий гідравлічний насос для складання автовишки у разі виходу з ладу основного двигуна автомобіля
- Сенсори положення аутригерів
- Система захисту стріли від удару з кабіною шасі
- Система автоматичного визначення горизонтальної площини робочого майданчика.
Додаткове обладнання:
- ЛЕД робочі лампи
- Бічні палуби SUS антикорозійна сталь.
- Гідравлічна та електрична котушки з нержавіючої сталі
- Алюмінієві скриньки для інструментів.
Базове шасі
Hyundai, DAEWOO:
- Колісна формула 6х4
- Повна маса 16350 кг
- Габарити 9600 х 2495 х 3920 мм.
