Производство бензовозов в Украине: наружное оформление автоцистерны

Как вы уже знаете, чтобы бензовоз купить в Украине, вы можете обратиться в компанию «Техкомплект». Локальное производство в Полтавской области и продажа автоцистерн автодорожным, аграрным и строительным предприятиям поставлено на поток, и здесь можно заказать автоцистерну с объемом в диапазоне 4-20 м³.

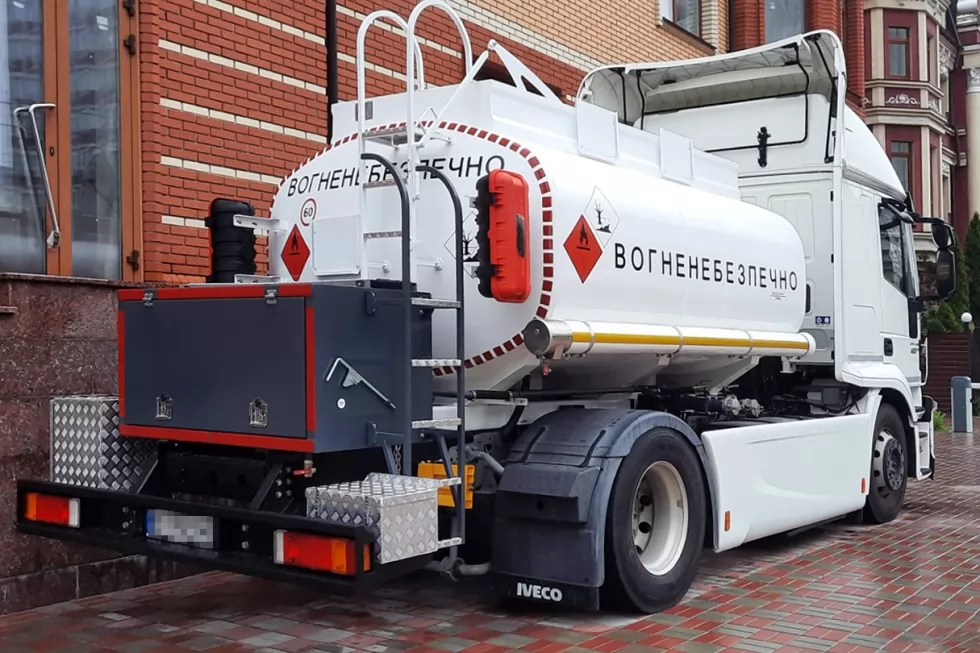

Когда на Заводе спецтехники Техкомплект изготавливается и монтируется на грузовое шасси очередная автоцистерна для перевозки нефтепродуктов, то в первоначальном виде собранный и уже пригодный к эксплуатации автотопливозаправщик выглядит таким образом:

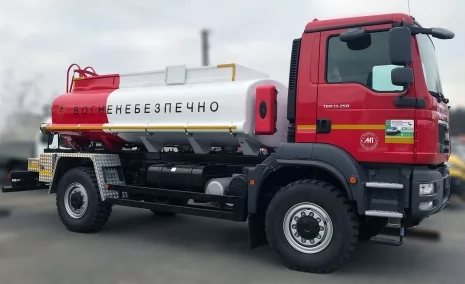

По умолчанию автоцистерны окрашивают в фирменный цвет Техкомплект – зеленый (RAL 6018). По желанию клиента, цвет автоцистерны может быть подобран под фирменные цвета предприятия-покупателя или покраска выполняется в гармонии с кабиной базового грузового шасси.

Итак, машина собрана, покрашена, все системы работают. Можно отдавать клиенту?

Не будем спешить. Собрать безопасную, надежную и недорогую спецмашину с добротным, безотказным в дороге шасси и 100%-но герметичной цистерной с отличными рабочими и экологосберегающими характеристиками, а также сделать отделочные работы – этого недостаточно, чтобы ввести в промышленную эксплуатацию изготовленный в Техкомплект бензовоз с возможностью не только транспортировки, но и раздачи и учета топлива. Машина должна быть сертифицирована согласно ДСТУ, пункты которых крайне строги к такого рода технике, перевозящей опасные грузы. А, чтобы сертификация прошла успешно, нужно выполнить специальную маркировку такой спецтехники. Причем, маркировка должна соблюдаться как для наполненных, так и перевозимых пустыми автоцистерн.

Что же входит в состав обязательных элементов маркировки транспорта, применяемого для перевозки легковоспламеняющихся светлых нефтепродуктов? Эта важная тема – в нашем материале.

В статье вы узнаете:

1. Элементы маркировки транспорта для перевозки нефтепродуктов

• 1.1.   Маркировка цистерн, перевозящих вещества, опасные для окружающей среды
• 1.2.   Где применяются «оранжевые» таблички?
• 1.3.   Предупреждающие надписи
• 1.4.   Технические данные об автоцистерне
• 1.5.   Как маркировать цистерну, перевозящую вещества при повышенной температуре.

Элементы маркировки транспорта для перевозки нефтепродуктов

Основные элементы маркировки бензовозов, согласно действующему украинскому законодательству, - это:

• Информационные табло – это инфографика, передающая информацию об опасности перевозимого груза. Автотопливозаправщики Техкомплект, которые используются для транспортировки светлых нефтепродуктов с плотностью 860 кг/м³, комплектуются тремя наклейками (по обе стороны цистерны и сзади), на которых изображен класс опасности «3» и значок легковоспламеняющихся веществ. 3-й класс опасности применяется для транспортировки бензина, битума нефтяного дорожного жидкого (температура вспышки не более 60 град по Цельсию), дизтоплива, керосина, реактивного топлива ТС-1, РТ или JЕТ А-1. Класс опасности «9» используется для таких групп нефтепродуктов, как вязкий нефтяной дорожный битум, мазут, масла, такие виды топлив, как моторное, нефтяное, судовое мало- и высоковязкое.

Размер информационного табло – это ромб размером 250х250 мм, красный фон, надписи и пламя белого или черного цвета, должен быть сплошной или пунктирный контур для тех случаев, когда информационное табло располагается не на контрастном фоне цистерны, табло наносится краской на поверхность цистерны или изготавливается из самоклеющегося материала (в Техкомплект применяют автомобильный ORACAL 751 серии – литую пленку ПВХ, имеющую повышенную прочность и наилучшее «сцепление» с поверхностью нанесения). Иногда можно использовать уменьшенные таблички 100х100 мм или заменять инфотабло на знаки опасности (это допускается при объеме цистерны до 3 куб.м). Если по каким-либо причинам конструктивно на цистерну нужно нанести инфографику на поверхность с откидными щитками, то нужно предусмотреть надежность закрепления (нанесения) инфотабло (например, наклейка не должна оторваться во время транспортировки).

Если в цистерне несколько секций, и в каждой из них вид перевозимого продукта отличается, то информационные табло должны располагаться возле каждой секции.

• Маркировочные знаки: транспортировка веществ при повышенной температуре или веществ, опасных для окружающей среды.
• «Оранжевые» таблички
• Предупреждающие надписи
• Технические данные о цистерне.

Маркировка цистерн, перевозящих вещества, опасные для окружающей среды

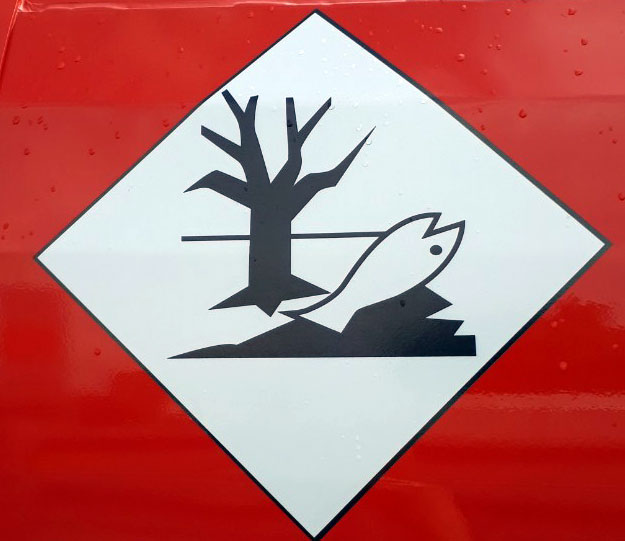

Все виды нефтепродуктов относятся к веществам, попадание которых на объекты окружающей среды (лес, водоемы и т.п.) грозит опасностью. Маркировочный знак вещества, опасного для окружающей среды, имеет размер 250х250, представляет собой ромб. За изображение, изображенное на этом знаке, его часто в обиходе называют «рыбкой». Его наносят или наклеивают в трех местах: по бокам и сзади цистерны. Обычно располагают рядом со знаком опасности легковоспламеняющихся веществ.

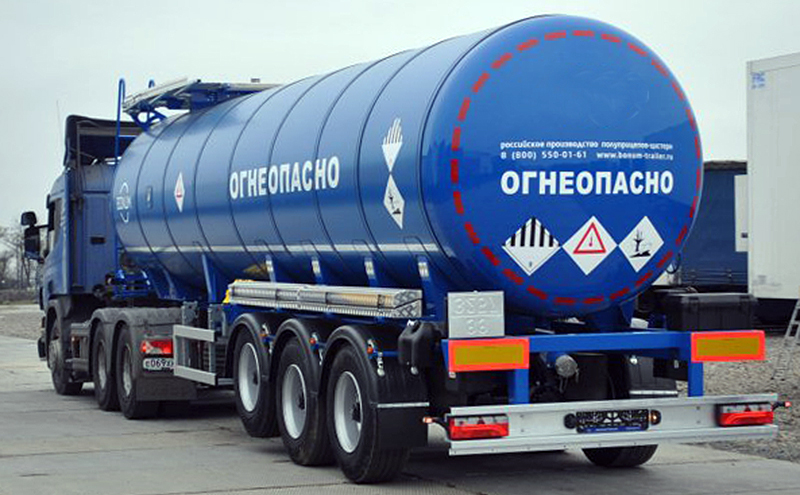

Исключение составляют битумовозы – к цистернам, перевозящим битум, крепление такого знака не является обязательным. За исключением тех ситуаций, когда при отправке битума в транспортной накладной сделана запись «Опасно для окружающей среды».

Где применяются «оранжевые» таблички?

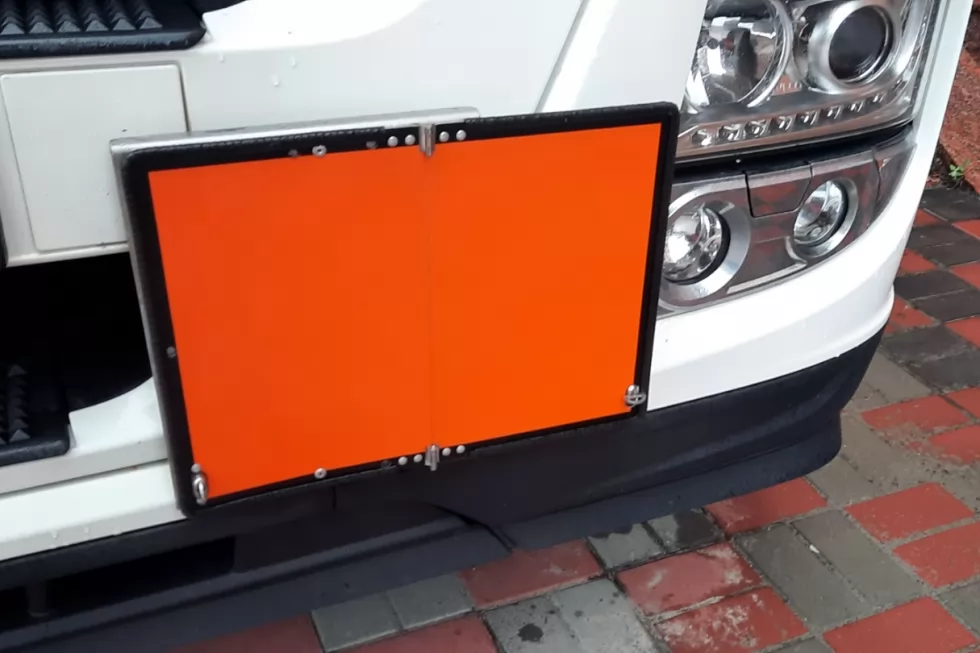

Так называемые таблички оранжевого цвета применяются для транспорта, перевозящего нефтепродукты. Таких табличек должно быть две на каждую единицу транспорта, крепятся они спереди и сзади, размещение в вертикальной плоскости, перпендикулярно продольной оси автотранспорта. «Оранжевые» таблички должны быть хорошо закреплены и видимы. Если в автоцистерне несколько секций, то таблички должны крепиться с обеих сторон каждой секции топливозаправщика (исключение составляет ситуация, если перевозится нефтепродукт, имеющий номер ООН 1202/1203/1223/1268/1863. Тогда достаточно только двух табличек спереди и сзади). Информация, наносимая на «оранжевые» таблички:

• Номер ООН - 4-значный цифровой определитель опасности вещества в международных перевозках (номер UN, UN-идентификатор). Данная классификация назначается Комитетом ООН (Организации Объединенных Наций) по транспортировке опасных грузов.
• Идентификационный номер опасности.

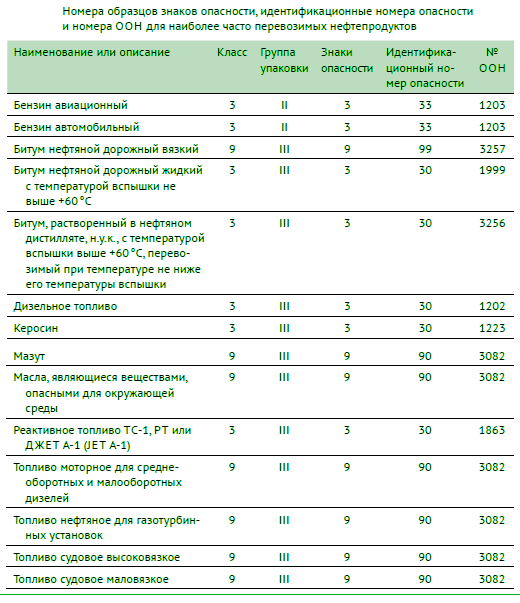

Например, для транспортировки авиационного или автомобильного бензина в автотопливозаправщиках Техкомплект нужно установить «оранжевую» табличку с номером ООН 1203 и идентификационным номером опасности 33. А для перевозки дизельного топлива или керосина таблички будут иными – ООН 1202/30 и ООН 1223/30 соответственно.

Поскольку автотопливозаправщики Техкомплект рассчитаны на перевозку группы светлых нефтепродуктов, то «оранжевые» таблички устанавливаются уже конечным потребителем или могут быть заказаны нашей компанией, если заведомо известно о том, какие именно горючие грузы планируется перевозить.

Предупреждающие надписи

Обязательные предупреждающие надписи на цистернах – это:

• ВОГНЕНЕБЕЗПЕЧНО («Огнеопасно») – наносится трижды по всему периметру цистерны (по бокам и сзади). Цвет надписи должен быть четко видим на поверхности цистерны.

• Данные о состоянии цистерны: открыта или закрыта (по одному экземпляру каждого вида).

• Информация о необходимости заземления и так называемый трафарет заземления (каждый, в количестве 2 шт.).

Помимо того, что автомобильная цистерна перевозит горючие опасные вещества, сам бензовоз во время передвижения по автомагистралям – участник автомобильного движения. Следовательно, такой специальный грузовой автомобиль подчиняется Правилам Дорожного Движения. Для транспорта, перевозящего опасные грузы, необходимо разместить следующие предупреждающие надписи:

• Знак ограничения скорости (размещается на тыльной стороне цистерны).

• Светоотражающие инженерные ленты для обозначения габаритов автомобиля в темное время суток – такая самоклеящаяся пленка при попадании на нее света видна с расстояния 250-300 м. Длинномерные грузовики оклеиваются по бокам и на задние габариты. На боковые стороны цистерны наносится сплошная желтая светоотражающая лента, а на цистерны сзади при помощи красной светоотражающей ленты создается пунктирная линия по кругу (формируется из отрезков пленки).

Технические данные об автоцистерне

В комплекте цистерны топливозаправщика есть обязательная, устойчивая к появлению коррозии табличка из металла, с выгравированными на ней (или выполненные методом штамповки) информацией по заводу-изготовителю, серийному номеру изделия, году изготовления, клеймом эксперта, датами поверки, информации по владельцу или перевозчику, массе автомобилей с пустой цистерной и максимально допустимой массе, а также основными характеристиками цистерны (материал изготовления, объем, количество секций, расчетная температура, данные по рабочему и максимально допустимому давлению для цистерн, которые наполняются или опорожняются под давлением). Кроме такой металлической таблички, Завод спецтехники в Киеве Техкомплект прилагает к своим автотопливозаправщикам их принципиальную технологическую схему. Эта информация изготавливается на ламинированной самоклеящейся бумаге и предоставляется в двух экземплярах на каждую машину.

Как маркировать цистерну, перевозящую вещества при повышенной температуре

Тем, кто планирует перевозить битум, который наливается нагретым до значения температуры в диапазоне 160 до 200 град по Цельсию, важно знать, что цистерны для таких видов горючих материалов нужно маркировать специальными знаками. Аналогично, как и для других видов маркировки цистерн, наносятся 3 изображения (наклейки) со всех трех открытых сторон цистерны. Эта маркировка является обязательной для битума, отгружаемого и перевозимого с температурой от 100 градусов по Цельсию и выше.
