Самосвал TK-JAC-KM-115 JAC N200 + КМУ
Грузоподъемность: 10-12 т
Колесная формула: 4x2
Разгрузка: трехсторонняя
Тип кузова: самосвал
-
Описание
- Характеристики
- Дополнительно
- Базовые шасси

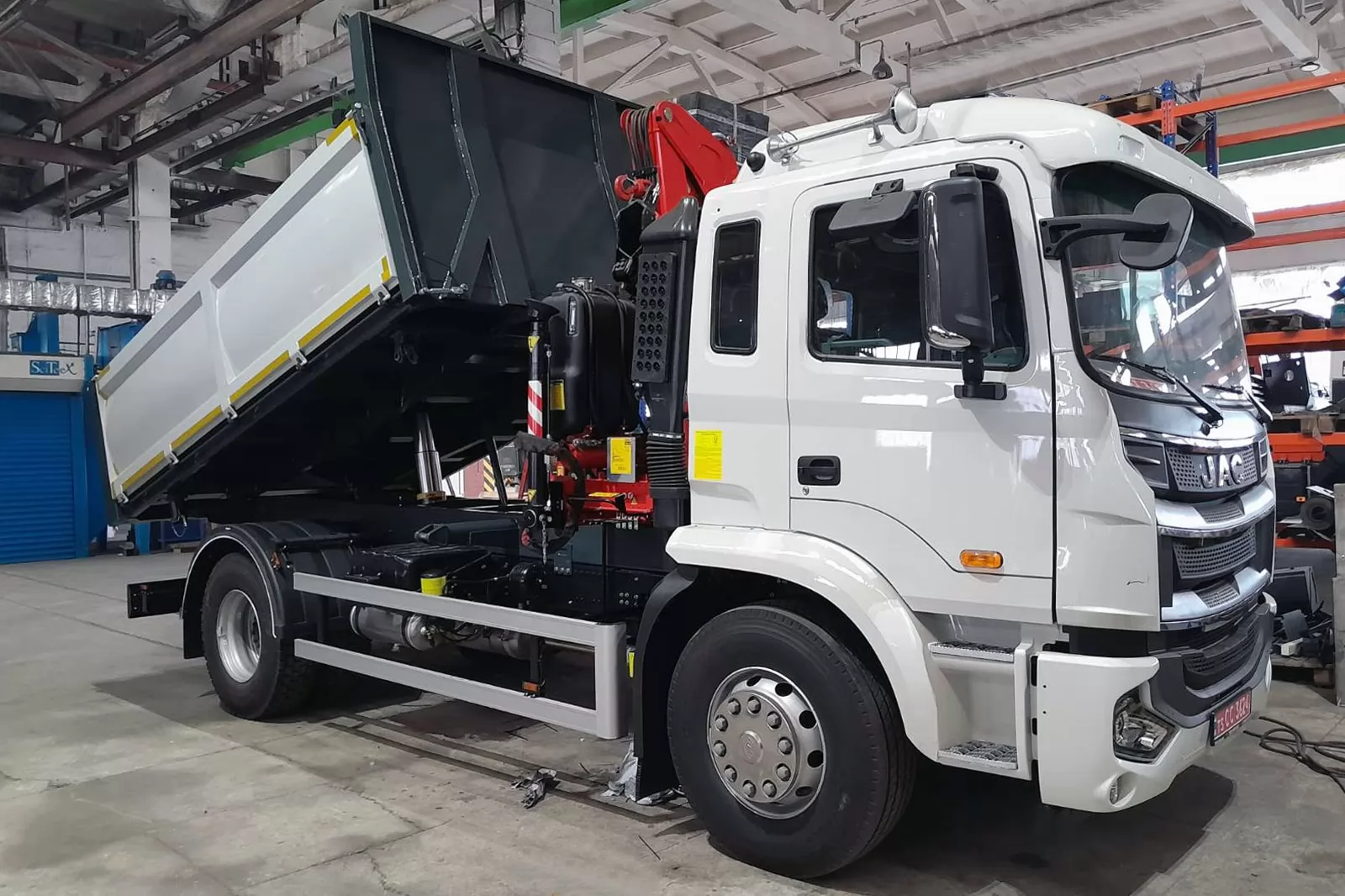

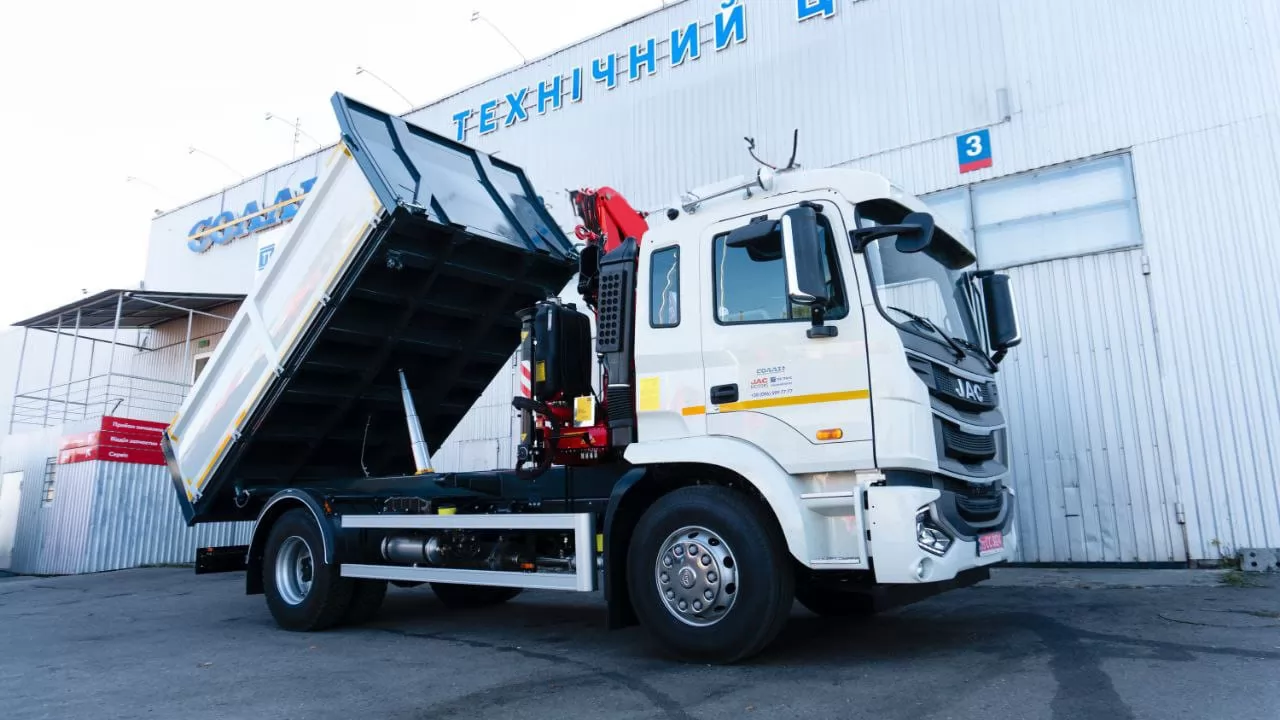

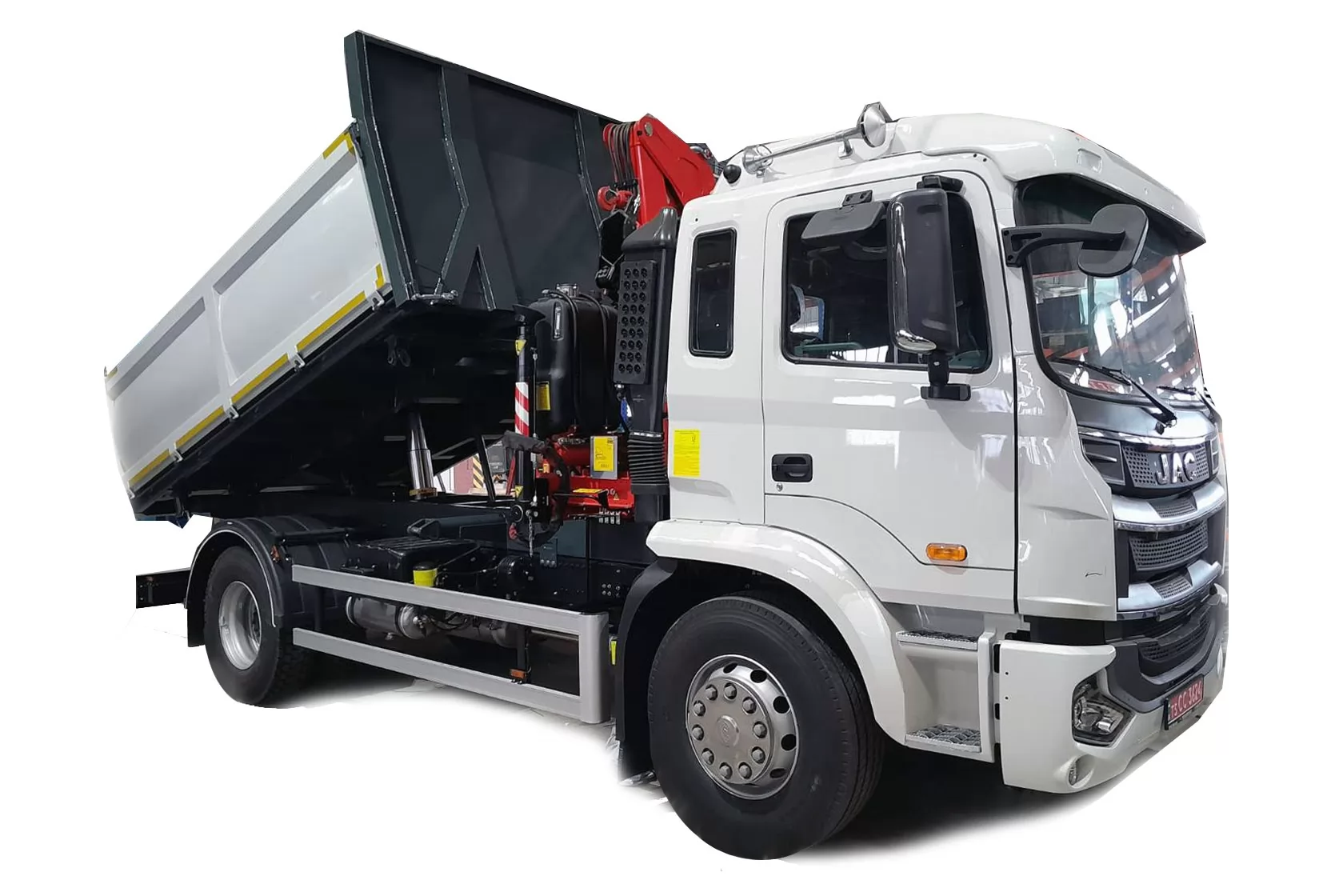

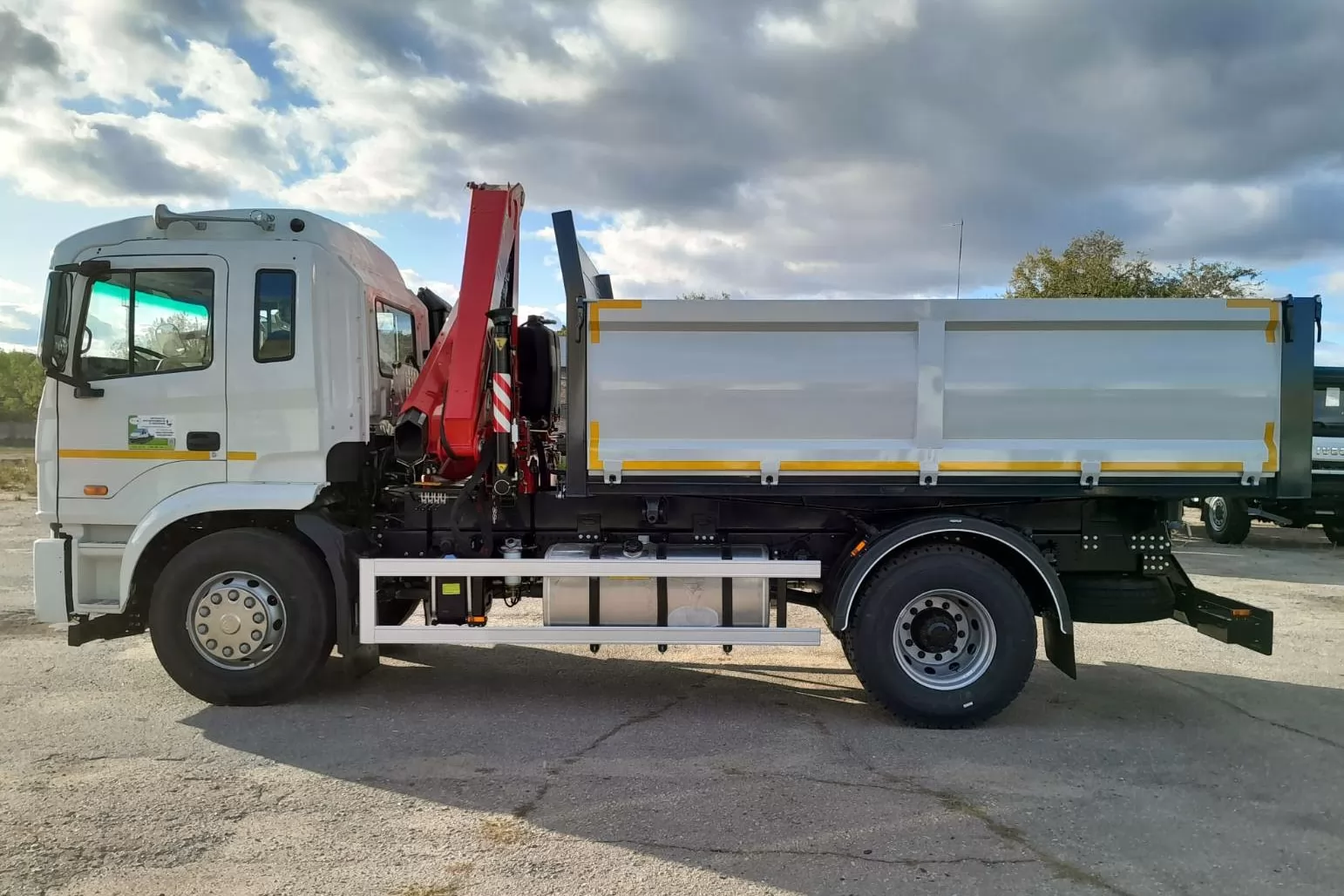

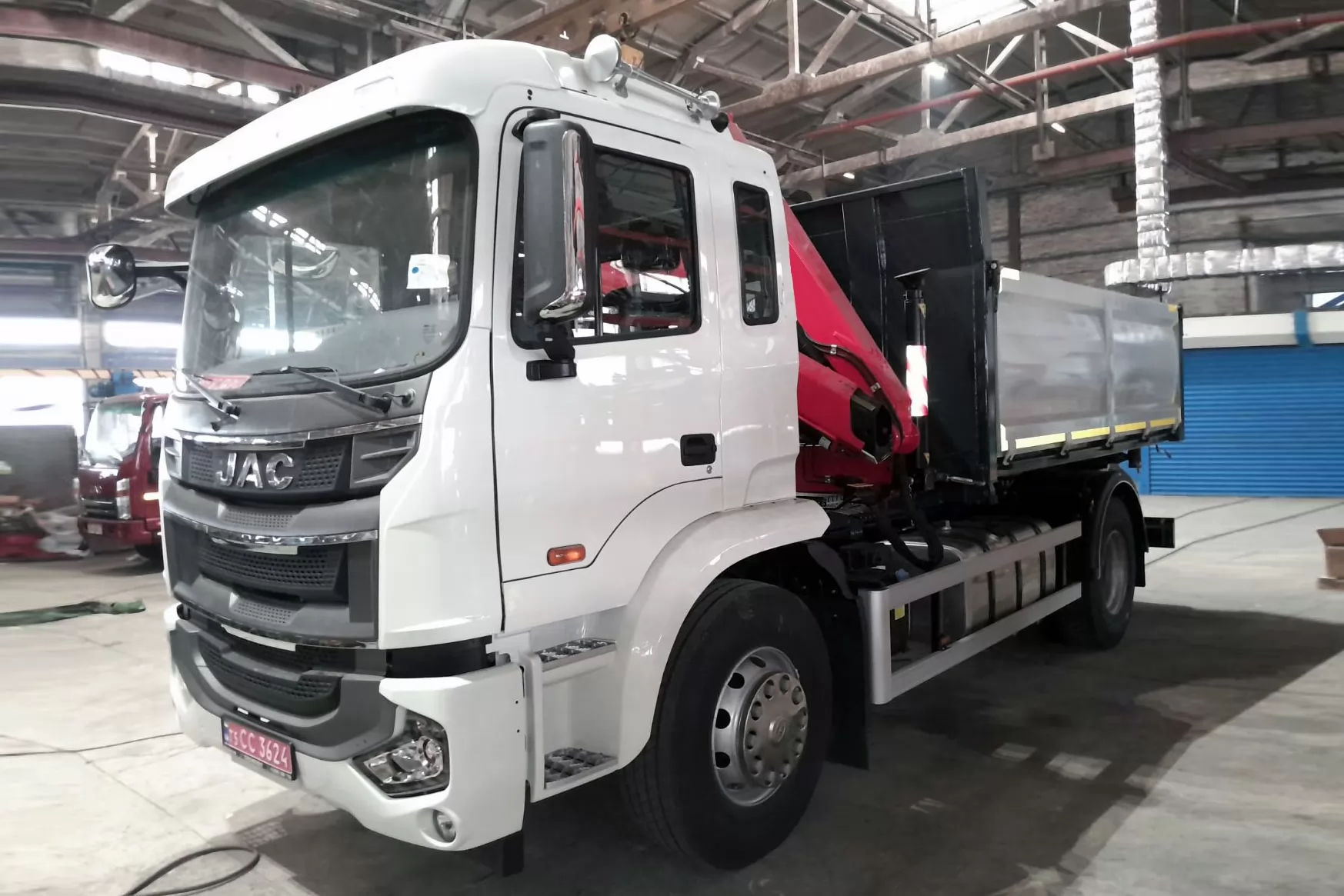

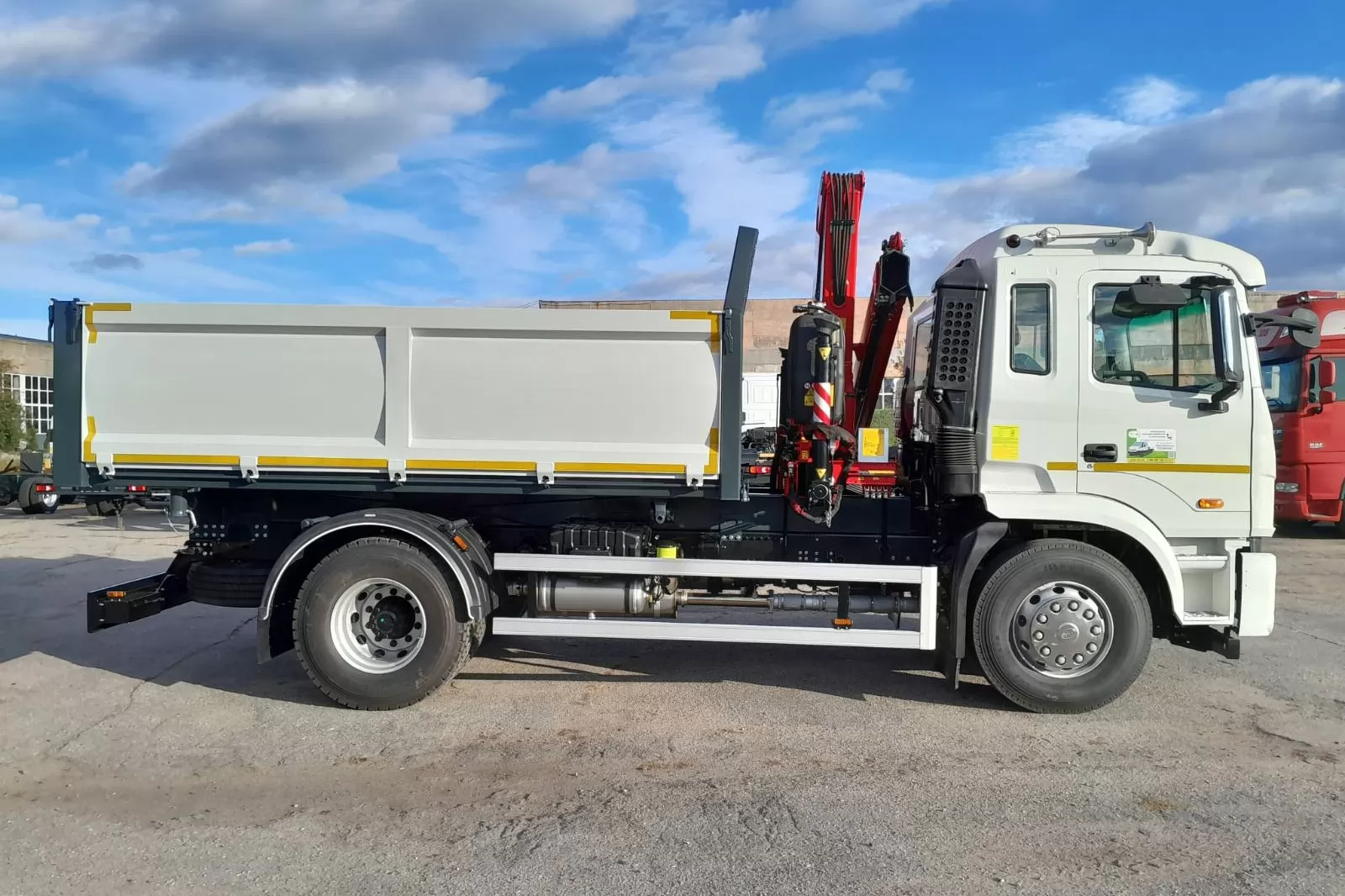

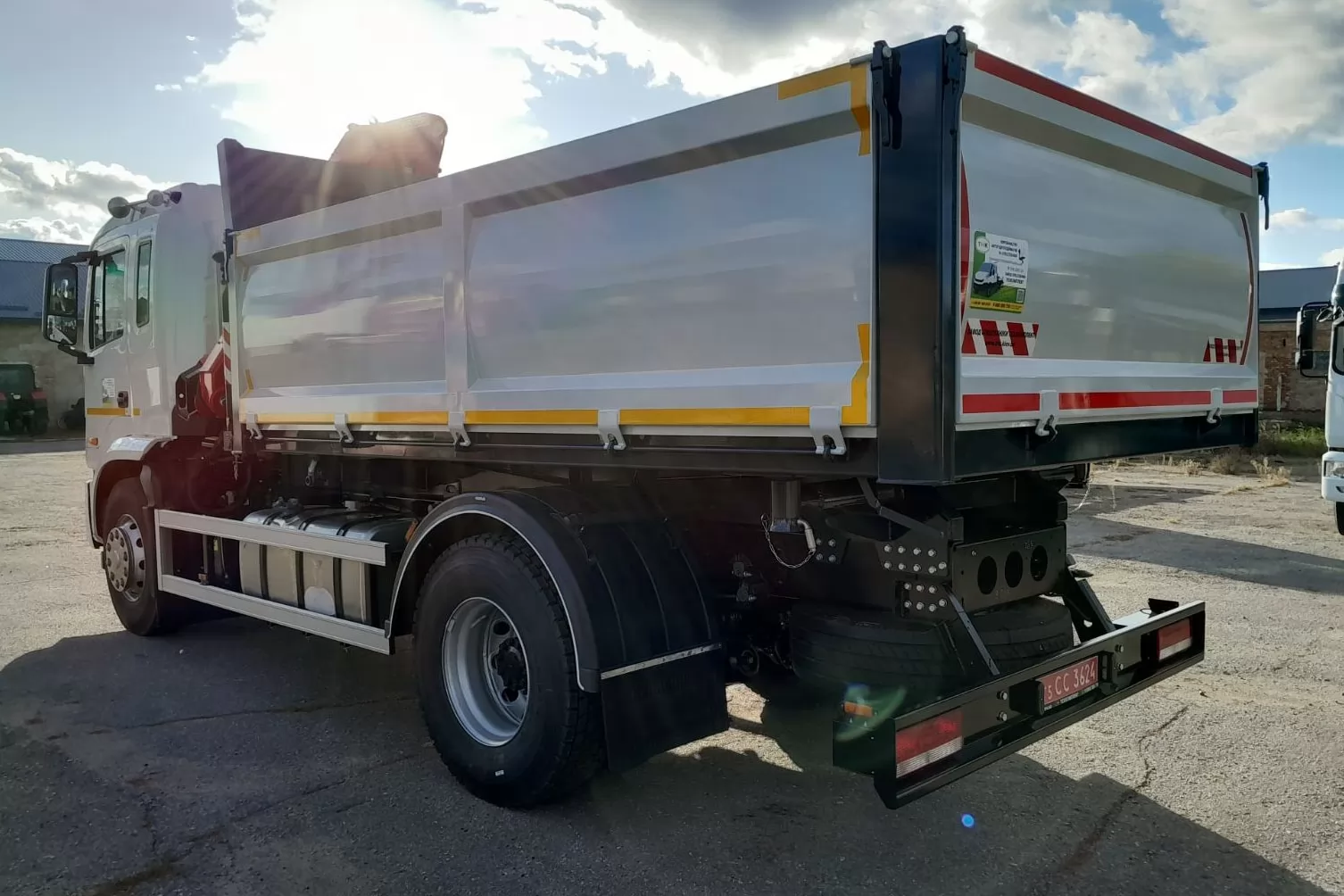

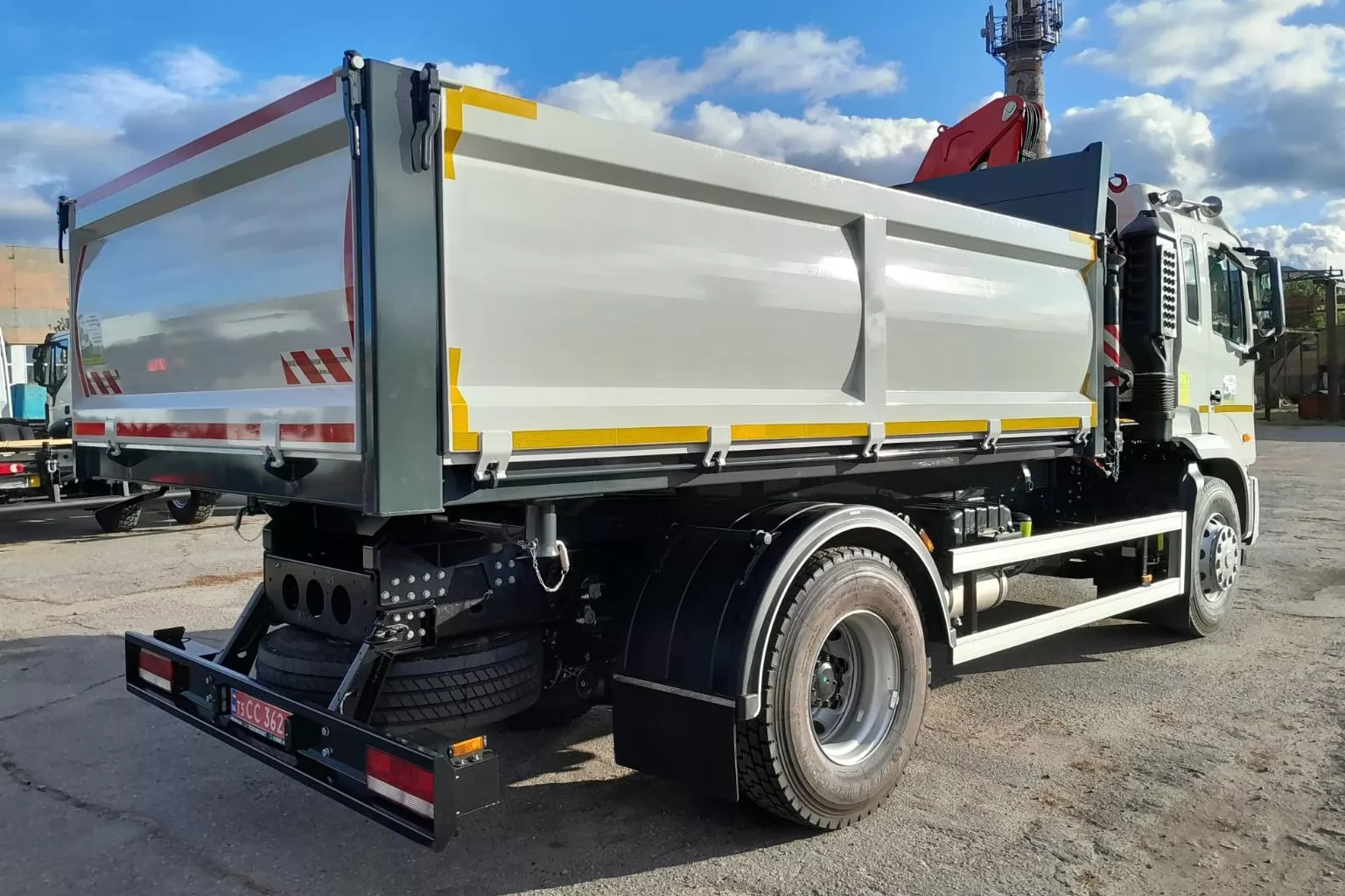

АВТОМОБИЛЬ САМОСВАЛ С ТРЕХСТОРОННЕЙ РАЗГРУЗКОЙ TK-JAC-KM-115 НА БАЗЕ JAC N200, дополненный КМУ

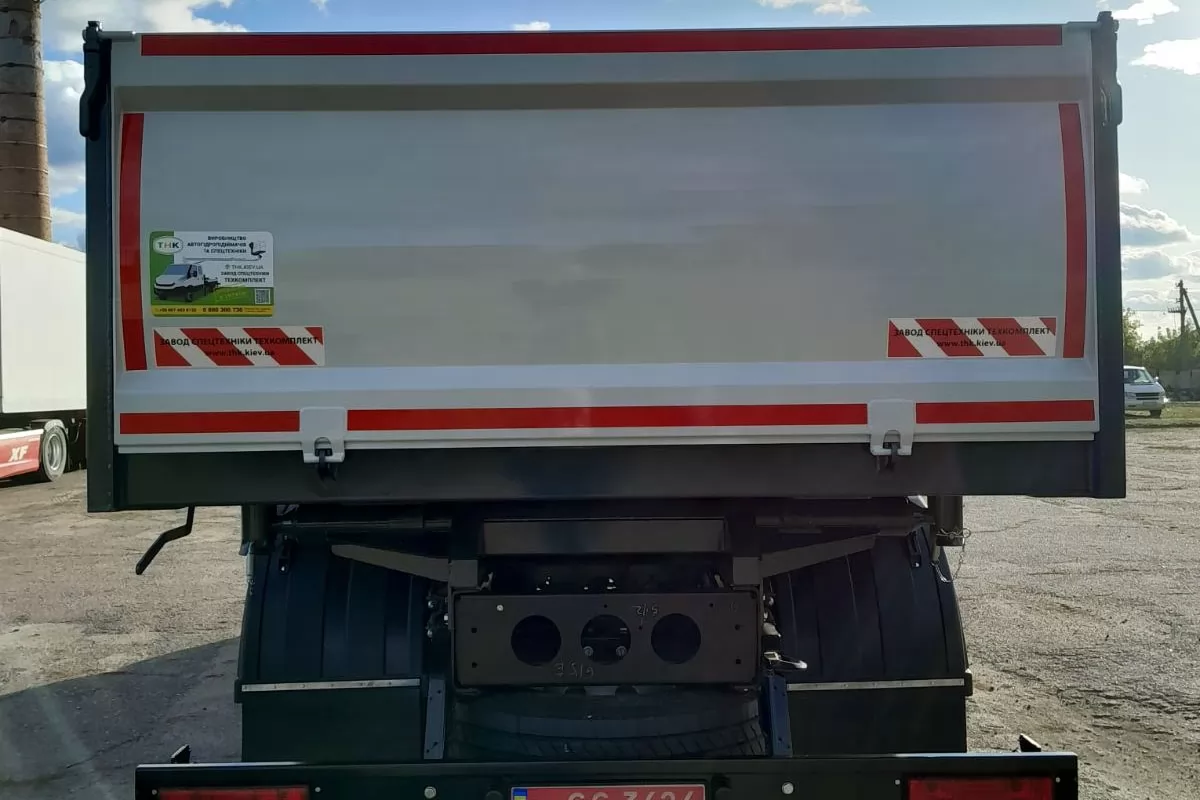

Кузов металлический прямобортный с откидными задним и боковыми бортами. Направление разгрузки на три стороны. Основное назначение - перевозка с/х грузов, сыпучих строительных материалов. Самосвал TK-JAC-KM-115 JAC N200 имеет трёхсторонний тип разгрузки, боковая и задняя. Благодаря этому разгружать самосвал TK-JAC-KM-115 JAC N200 можно в абсолютно любом положении и в самых труднодоступных местах.
За счёт небольших размеров самосвал TK-JAC-KM-115 JAC N200 может использоваться в местах с ограниченным маневрированием.
- Объем кузова, м3 - 9
- Разгрузка - трехсторонняя
- Контроль опрокидывания кузова с помощью рычага в середине кабины
- Габаритные размеры кузова, мм - 3500 х 2550 х 1000.
Дополнительное оборудование

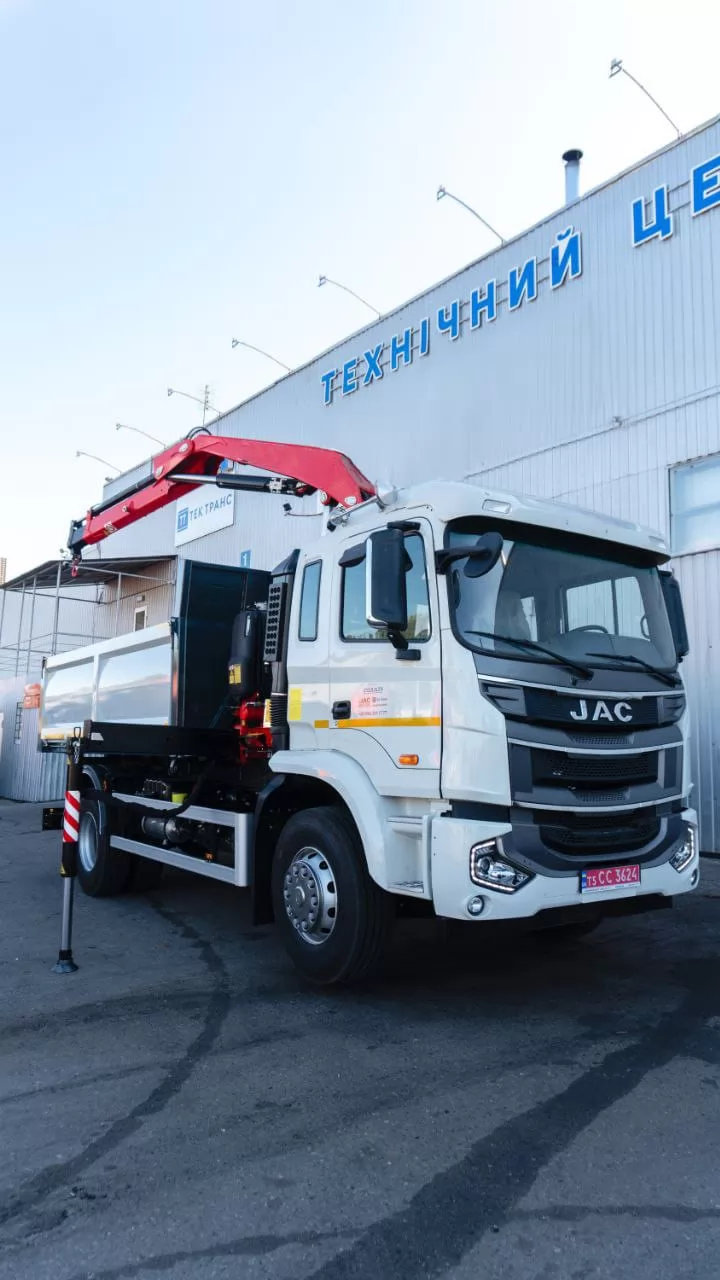

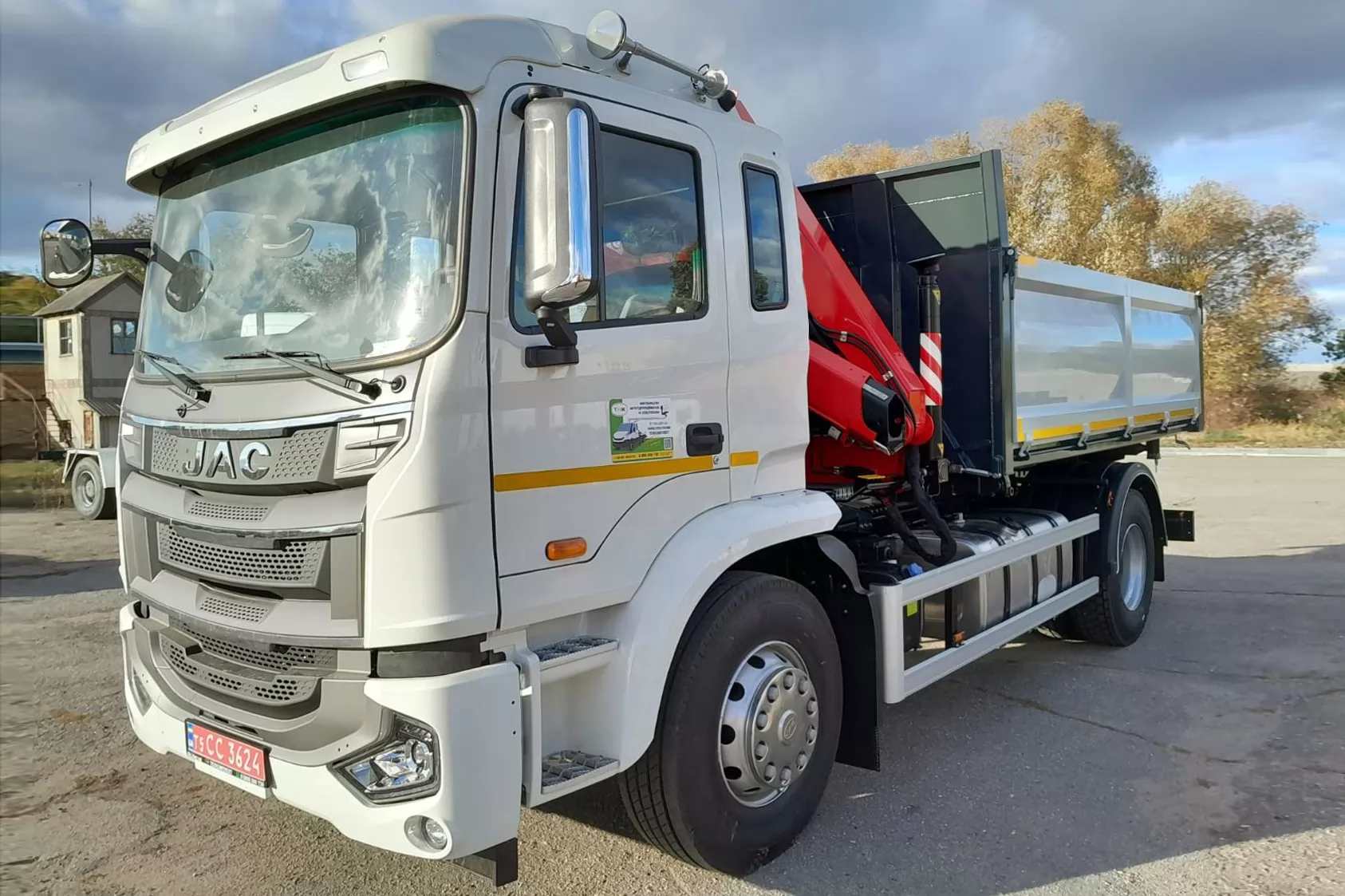

Эта модель дополнительно за кабиной оснащена итальянским краном-манипулятором FASSI F115A.0.21 для загрузки/выгрузки содержимого кузова самосвала. Манипулятор имеет грузоподъемность 5400 кг (на минимальном вылете). Кроме оснащения краном-манипулятором, такие самосвалы можно комплектовать снегоуборочными отвалами.Технические параметры манипулятора:
- Количество гидравлических секций в наличии - 1
- Максимальный вылет стрелы гидравлический, м - 6,05
- Максимальная высота подъема, м - 9,0
- Максимальный грузовой момент, тм - 11,6
- Грузоподъемность на минимальном вылете стрелы 2,05м - 5400 кг
- Грузоподъемность при максимальном вылете стрелы 6,05 м - 1915 кг
- Манипулятор с крюком
- Управление происходит с земли с двух сторон
- Угол поворота манипулятора 390°
- Стабилизаторы гидравлические с ручным выдвижением – 2 шт.
- Длина стабилизаторов, мм - 4425
- Емкость гидравлического бака, л - 90
- Номинальное рабочее давление гидросистемы, бар - 305
- Гидравлическая система защиты от перегрузки
- Кнопка аварийной остановки
- Расположение – за кабиной водителя.
Базовое шасси:
JAC N200 (Euro-5, Cummins ISD285.50, дизель, КПП 8JS118TA-B механ. 8-ст.).
Технические характеристики:
- Полная масса: 19980 кг
- Колесная база, мм 4200
- Колия колес (передних/задних), мм 2019/1860
- Снаряженная масса, кг 6228
- Грузоподъемность шасси, кг 13752
- Нагрузка на переднюю/заднюю ось, кг 7000 / 13800
- Двигатель CUMMINS ISD285 50: дизельный, Евро-5, 6690 см3, 204 кВт/271 л.с., 1006/1200-1800 Нм, 2500 об/мин
- КПП 8JS118TA-B: механическая, 8-ст.
- Колеса: 315/80R22.5 295/80R22.5
- Тормозная система: пневматическая, с ABS, ASR и ESC
- Топливный бак: 400 л
- Базовая оснастка: кондиционер, круиз-контроль, бортовой компьютер, зеркала заднего вида с подогревом, электрический привод стеклоподъемников, центральный замок с дистанционным управлением из ключа зажигания, автомагнитола с цифровым радио + USB/MP3, регулировка рулевой колонки, солнцезащитные шторки, подстаканники, подкуриватель и пепельницы.
