Эвакуатор на MAN TGL 12.190 + КМУ FASSI 130AT
Min масса шасси, т: 12
Грузоподъемность: 4-6 т
Тип загрузки: Евакуаторная КМУ, Электрическая лебедка
-
Описание
- Характеристики
- Дополнительно
- Базовые шасси
- Видео

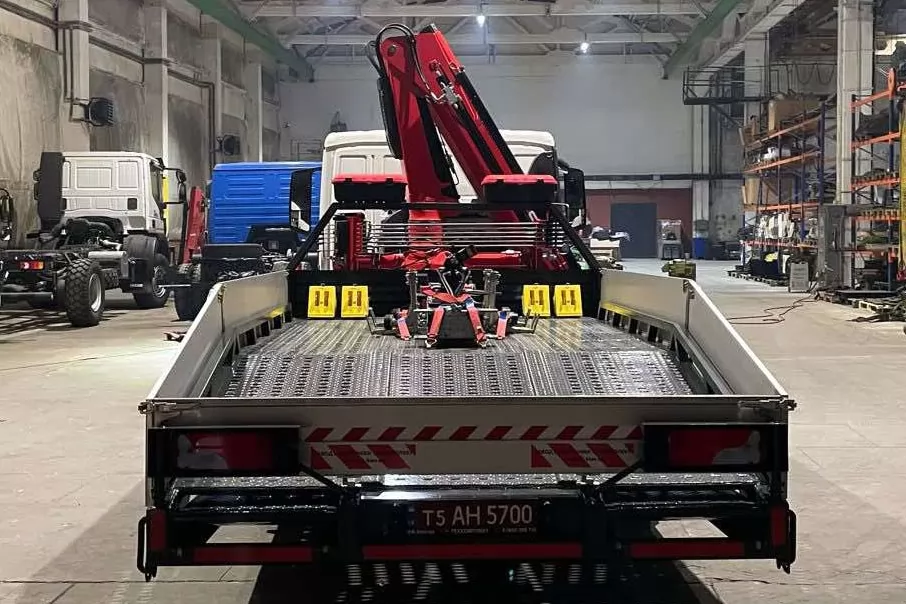

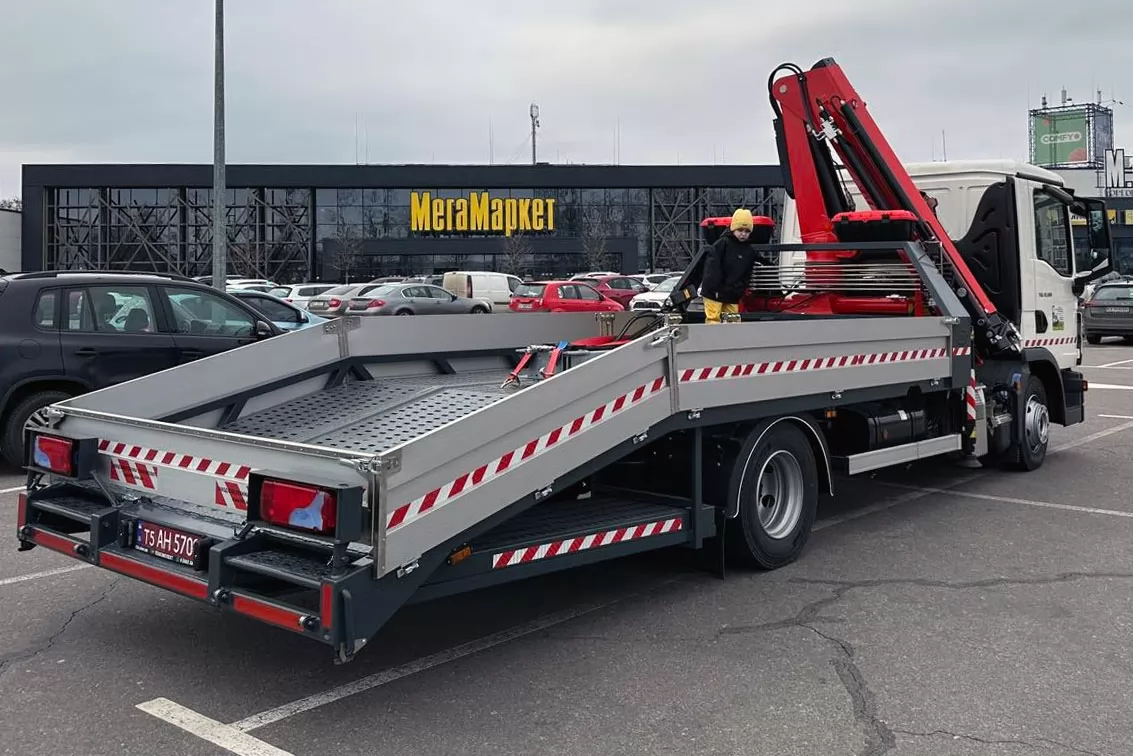

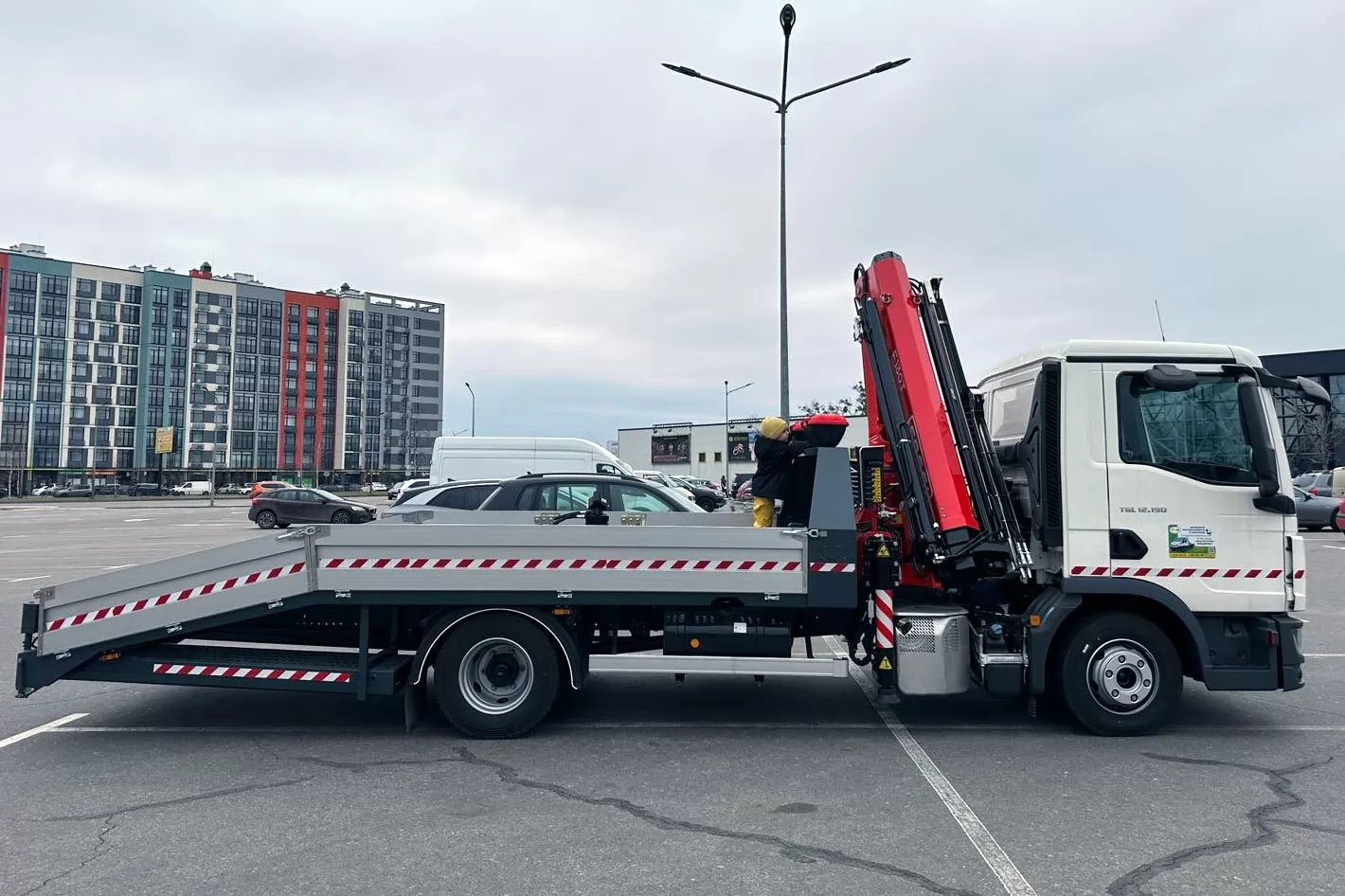

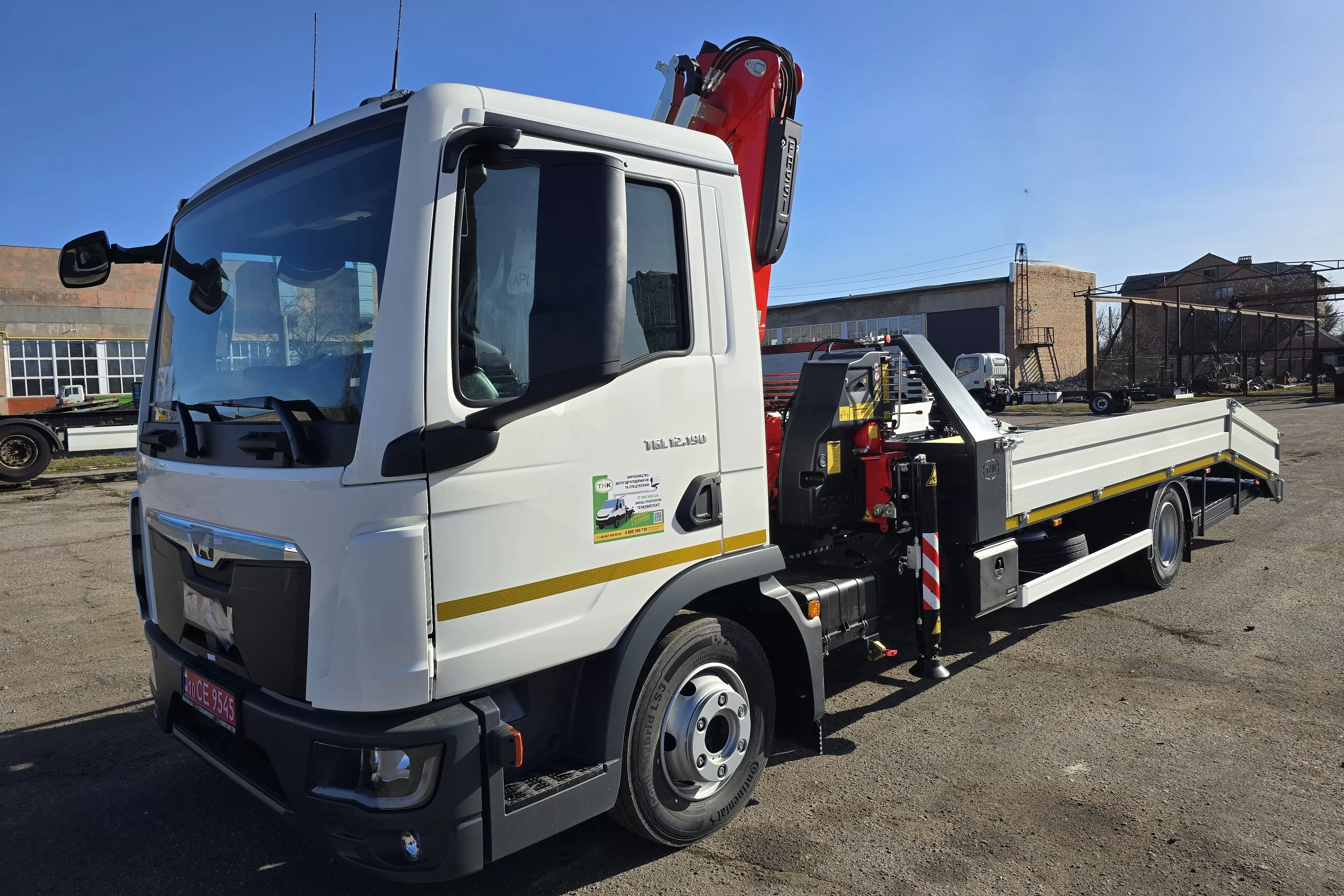

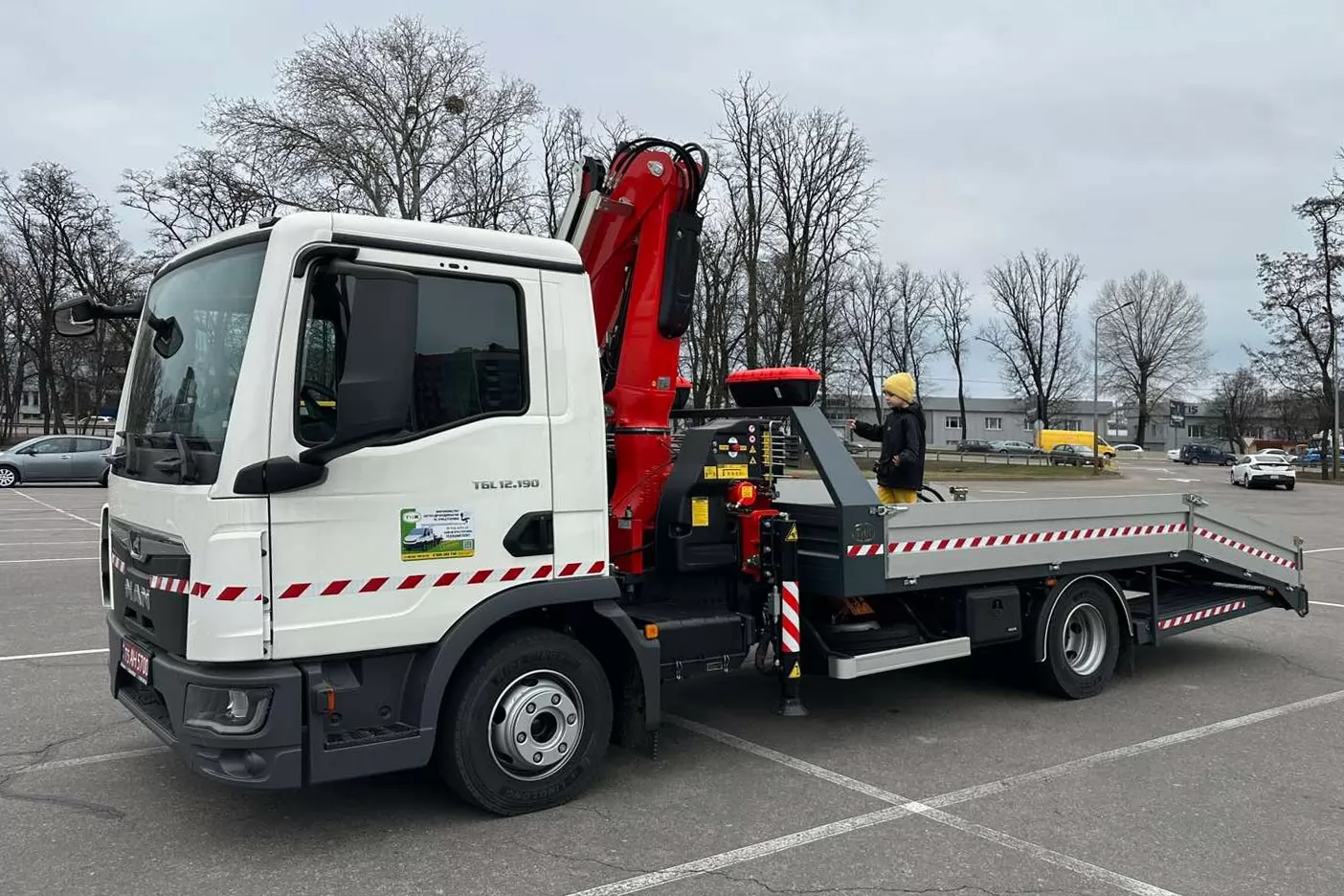

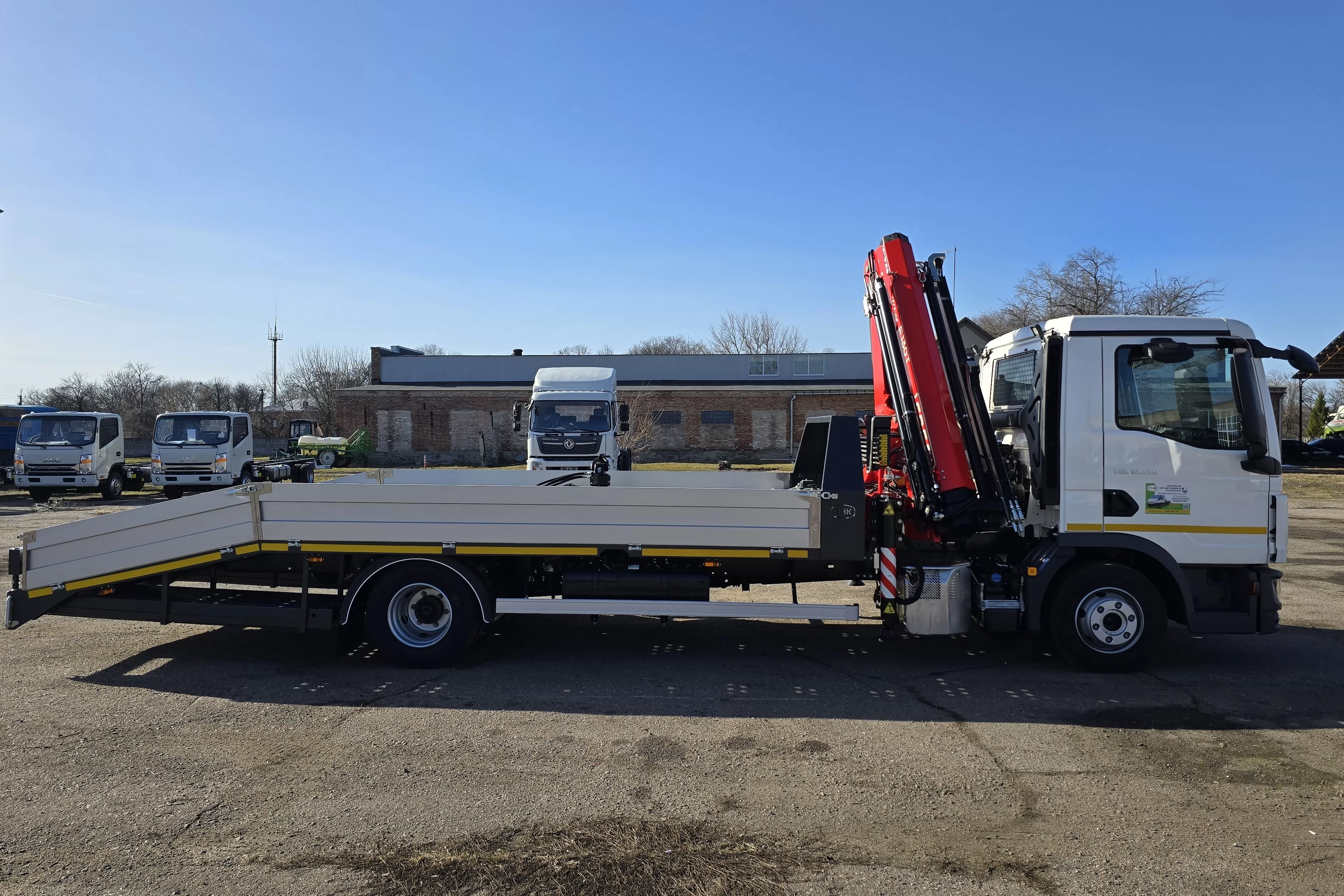

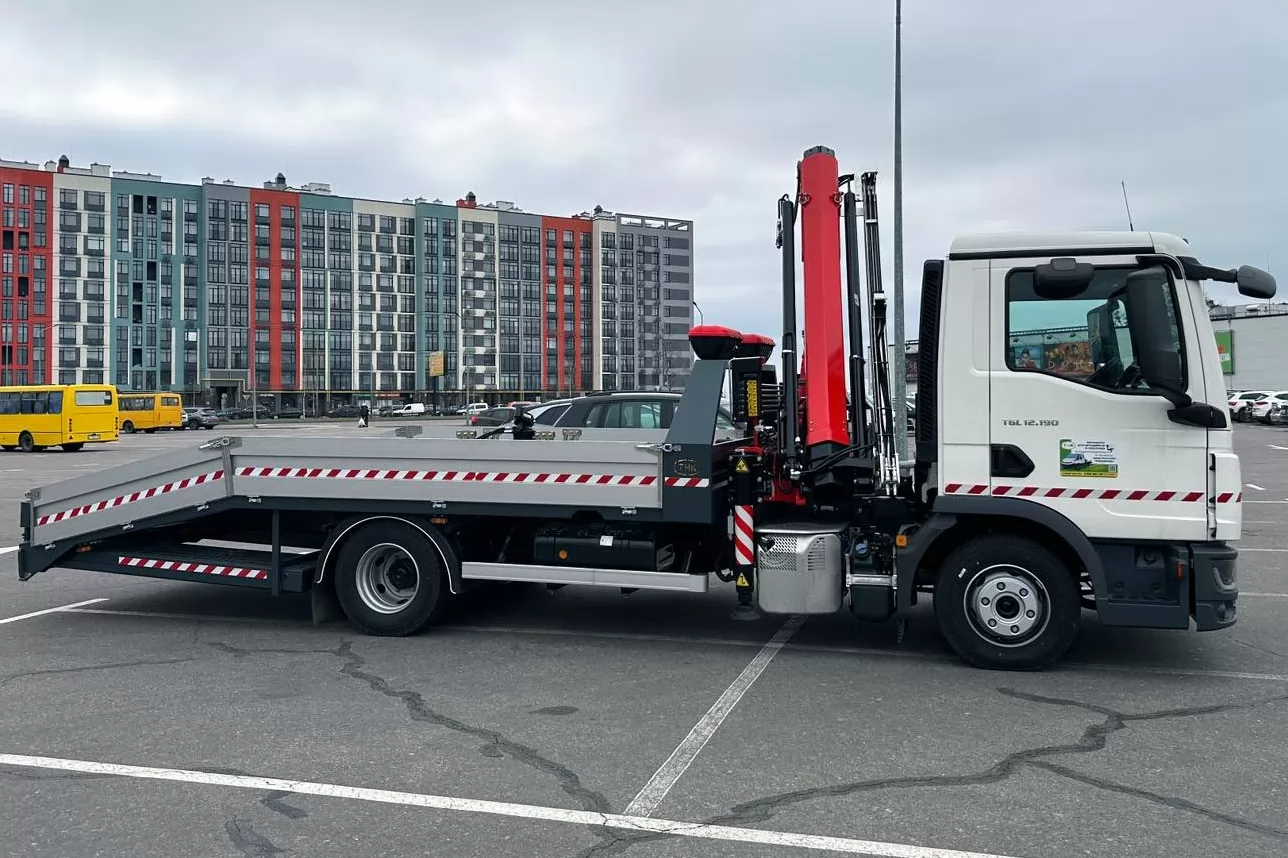

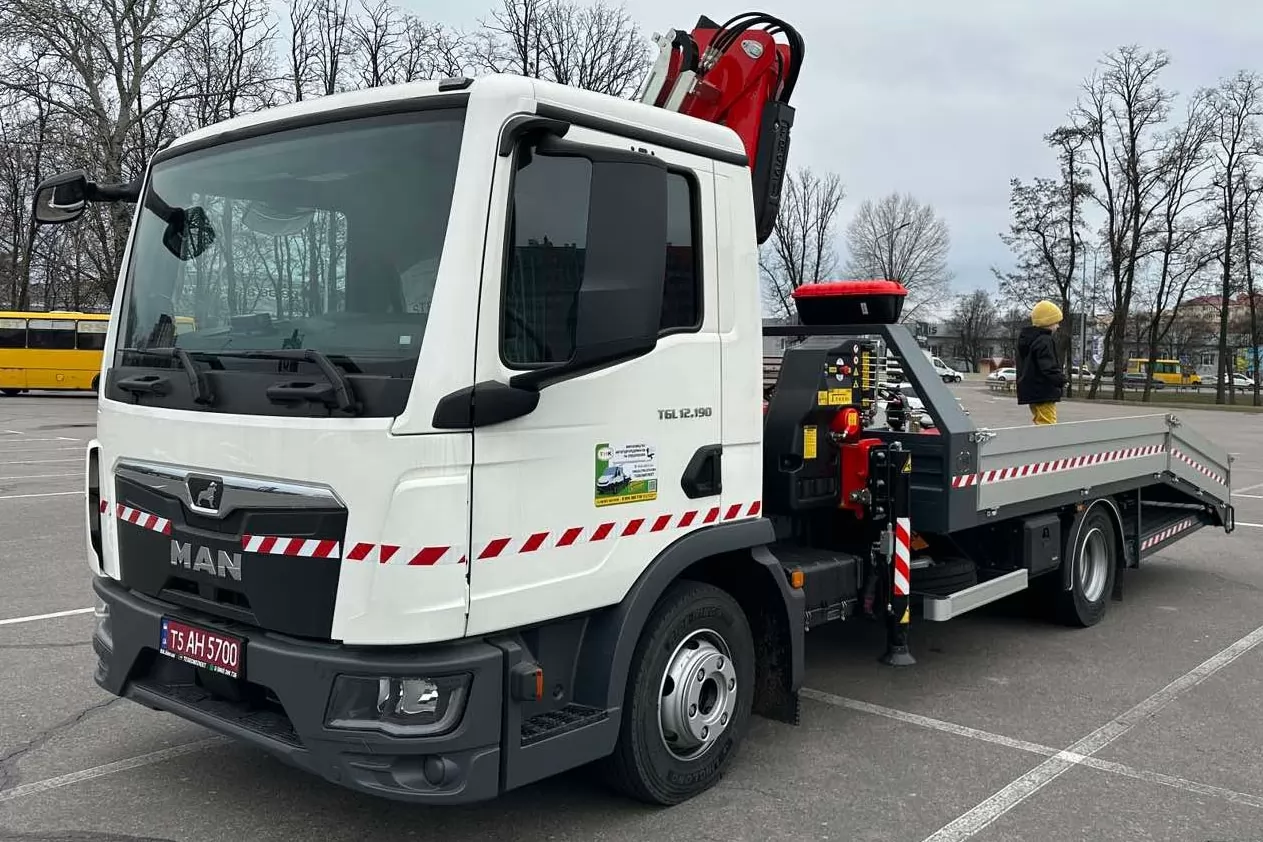

Эвакуаторная платформа установлена на базовом шасси MAN TGL 12.190 4x2 BL CH. Автомобиль специализированный эвакуатор ТК-TGL-EVA на базе автомобильного шасси MAN TGL 12.190 4x2 BL CH предназначен для погрузки и буксировки всех видов автотехники весом до 5,5 т.
Характеристики:

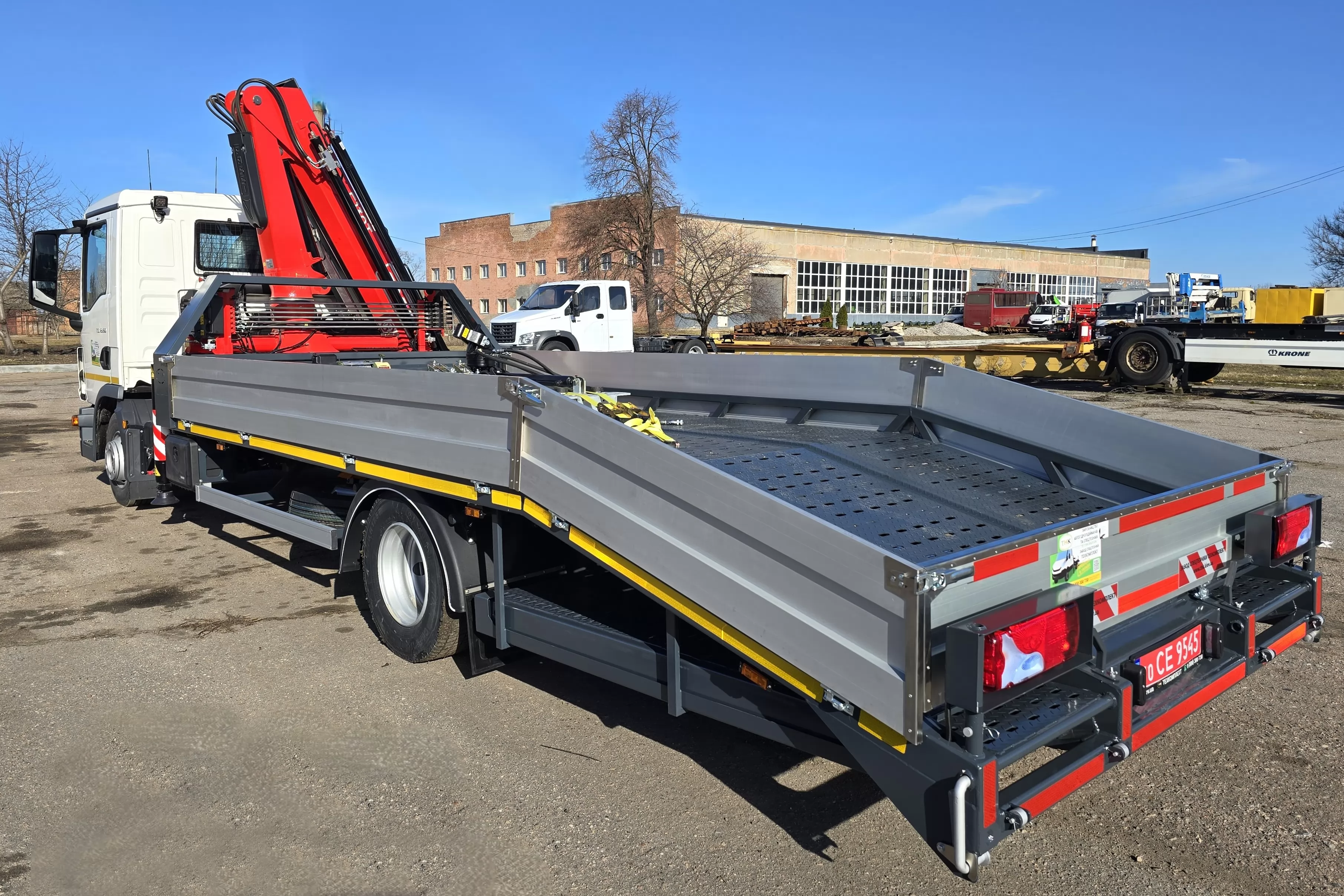

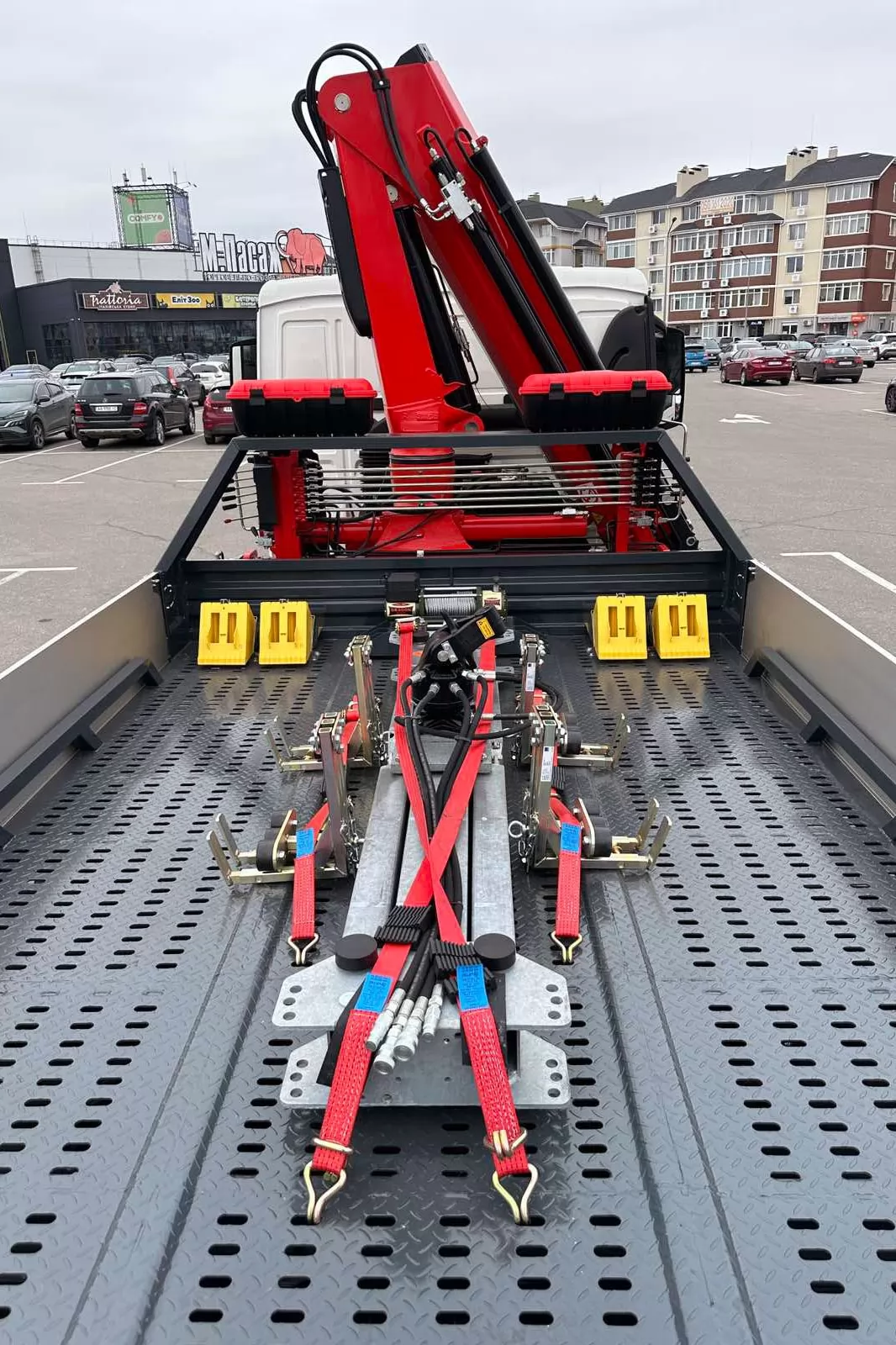

- Эвакуаторная платформа:

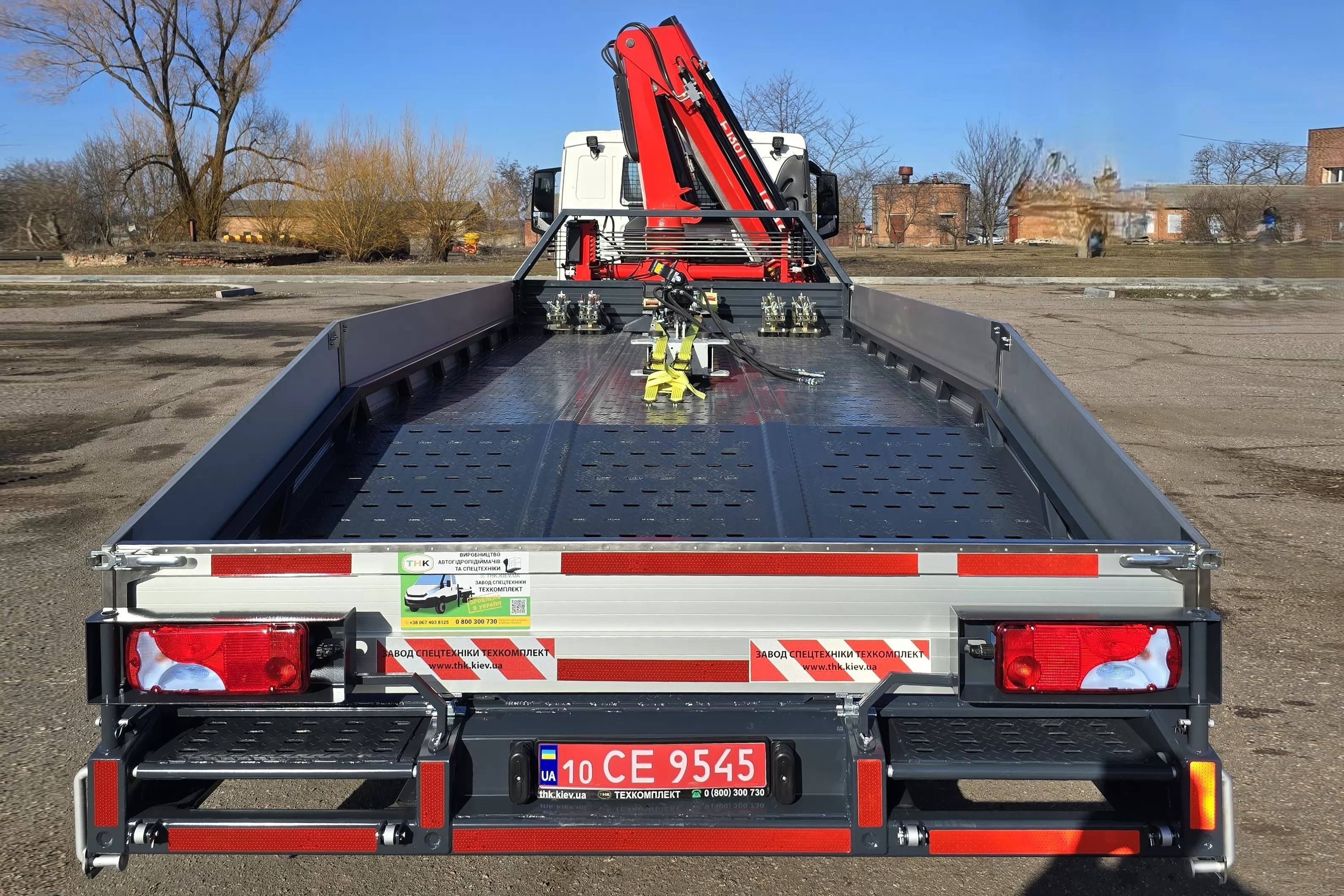

Кузов – металлический прямобортный с откидными задними и боковыми бортами.
Тип – бортовая платформа с выдвижными трапами
Максимальные габаритные размеры перевозимого ТС мм - 5000 х 2300
Грузовик эвакуатора, кг 5430
Длина, мм 5000
Ширина, мм 2300
Основание пола - рифленая сталь.

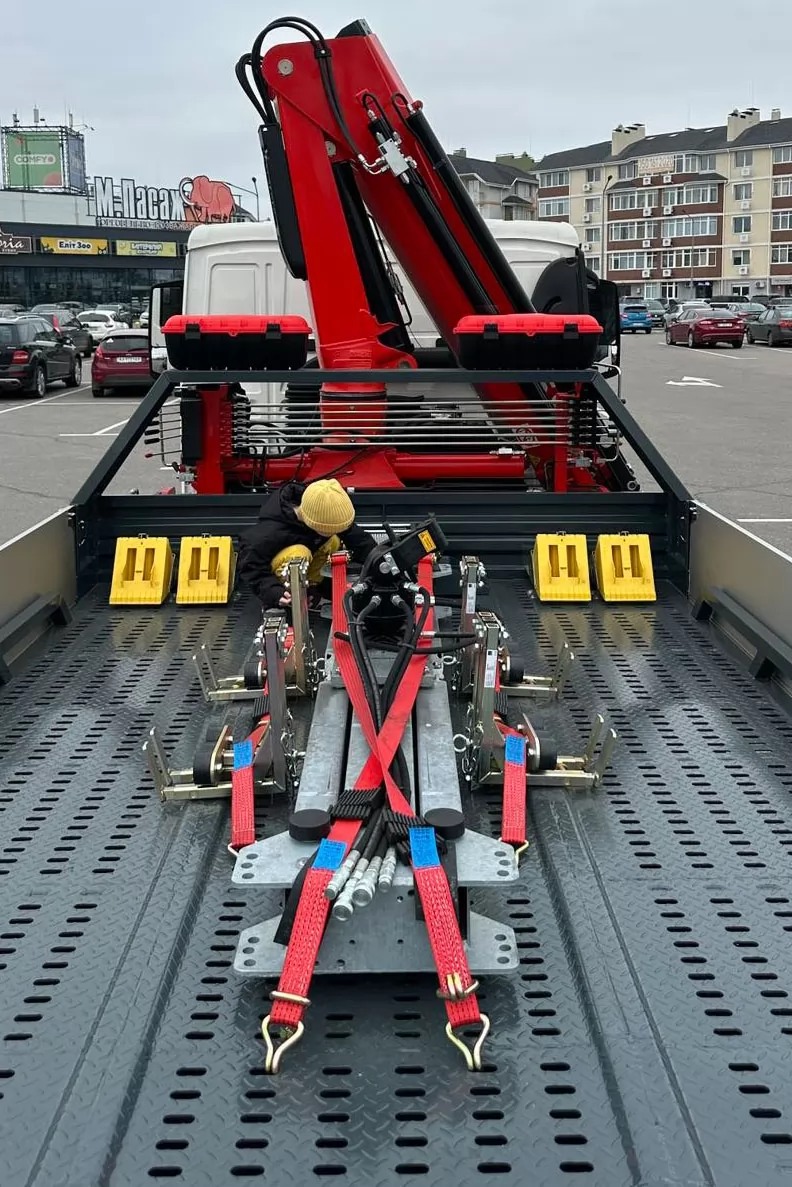

Стабилизаторы приспособлены для погрузки техники полной массой 5430 т - Колесные захваты:
Тип сложные
Максимальная нагрузка, кг 3500
Размер колеса R19
Ширина колеса, мм до 355
Комплект 4 колесных захвата и 4 подъемных ремня. - Требования по специальному оборудованию:
Сигнально-световая оснастка:
Оснащен специальным световым маячком LED синего цвета на магнитной основе, установлен на крыше кабины.
Система предупреждения о движении задним ходом.
Боковые габаритные фонари, светодиодные.
Переоборудование автомобиля под специализированное, учитывая сертификацию.
Слева и справа по борту платформы расположены сигнальные огни желтого цвета.
Впереди на бампере, по сторонам платформы и позади платформы размещена специальная полоса со светоотражающей пленкой с нанесенными под углом 450 черными чередующимися красными и белыми полосами.
Сзади платформы предусмотрено место для крепления государственного регистрационного номера, который имеет светильник и включается вместе с габаритными огнями.
Дополнительное оборудование:

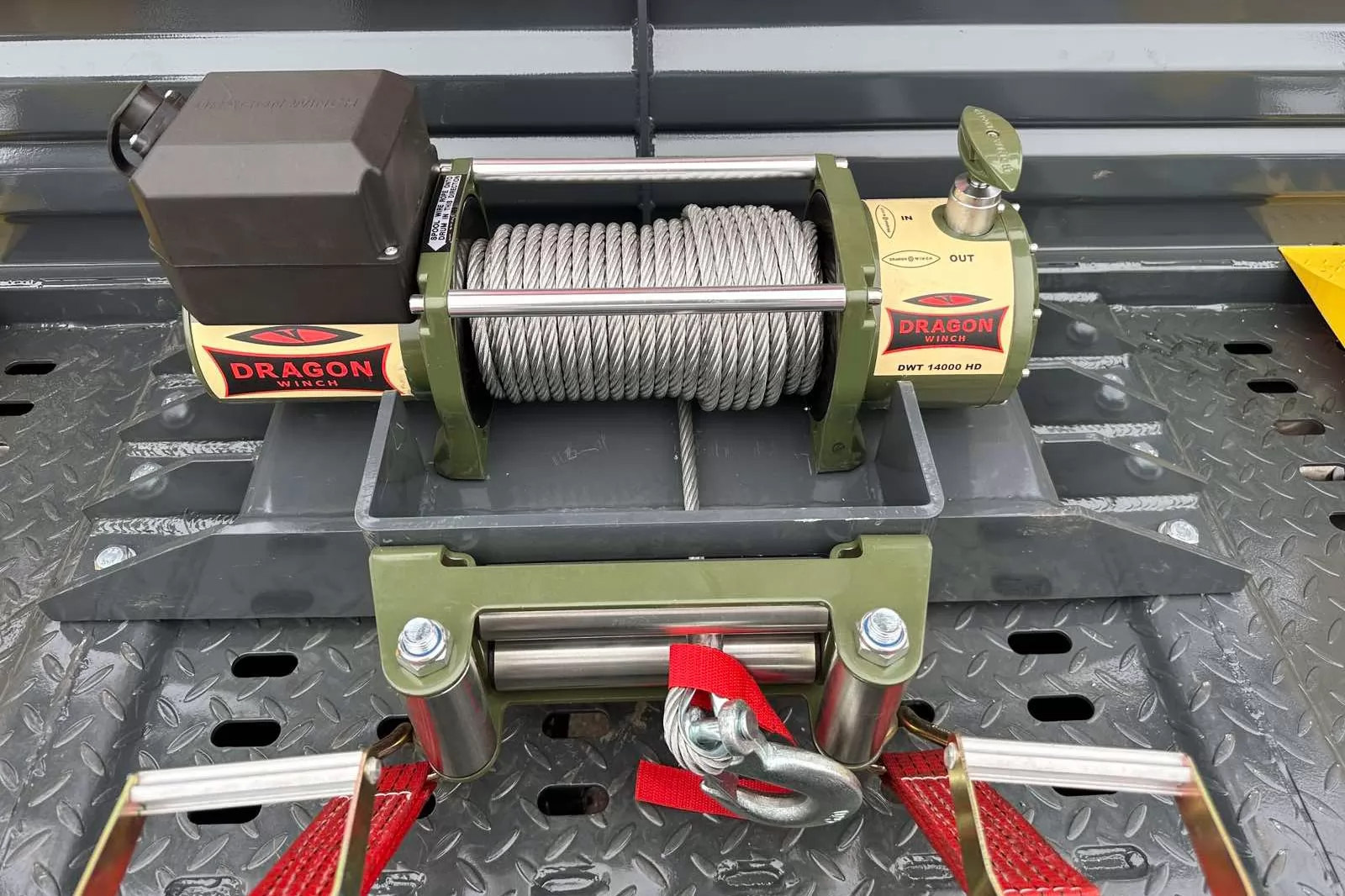

- Электрическая лебедка Dragon Winch DWT 14000 HD г/п 6 т.

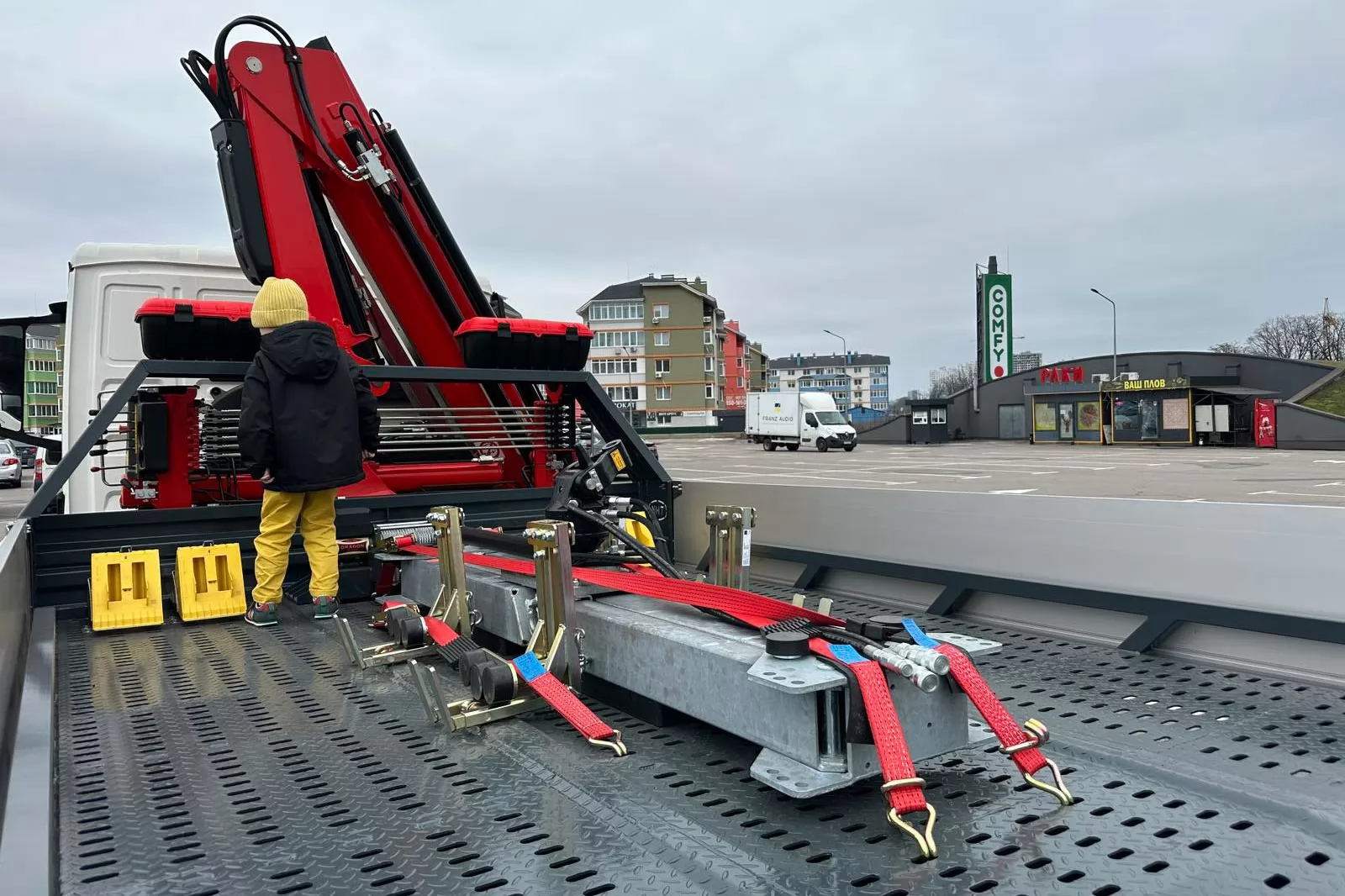

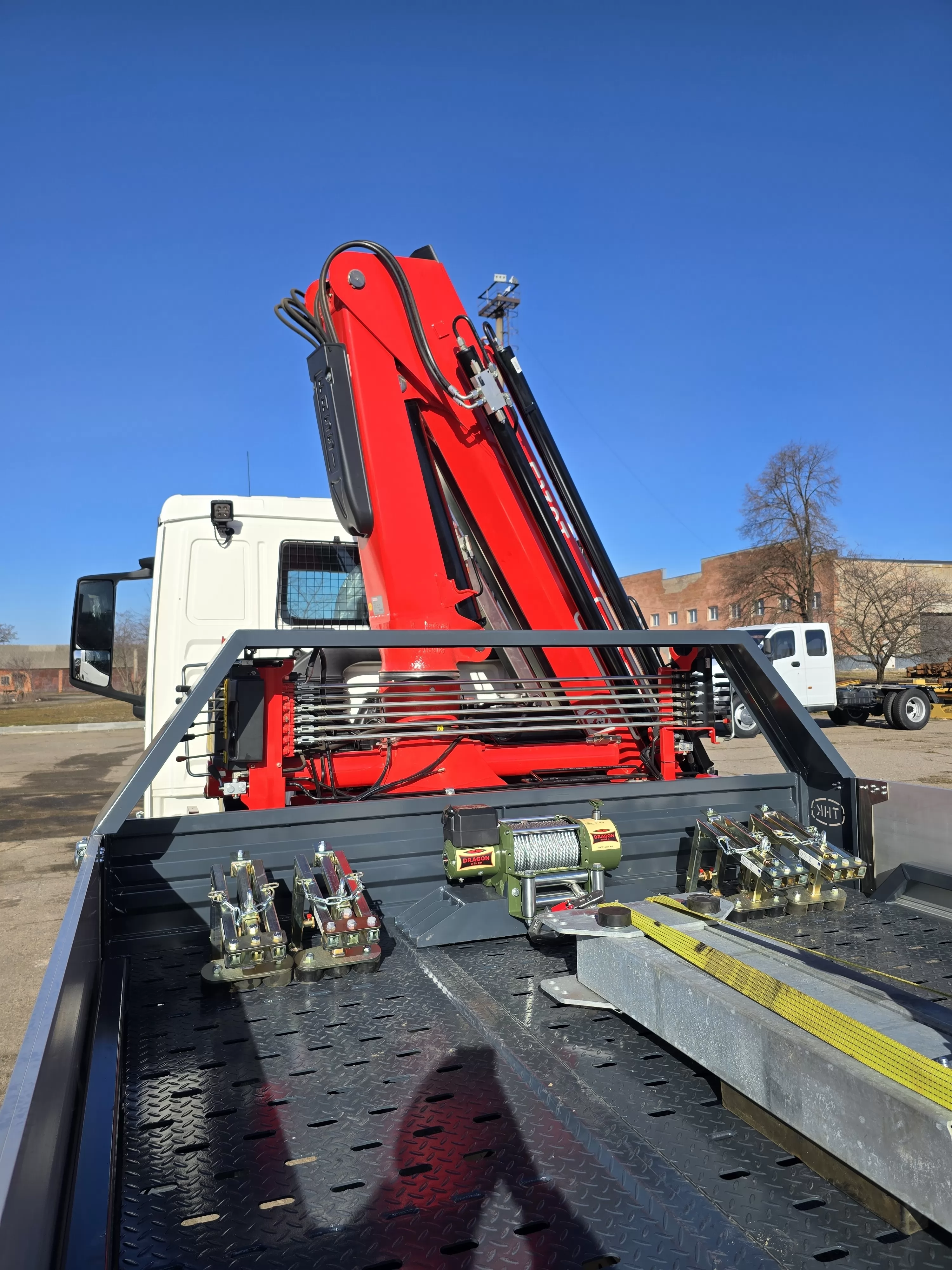

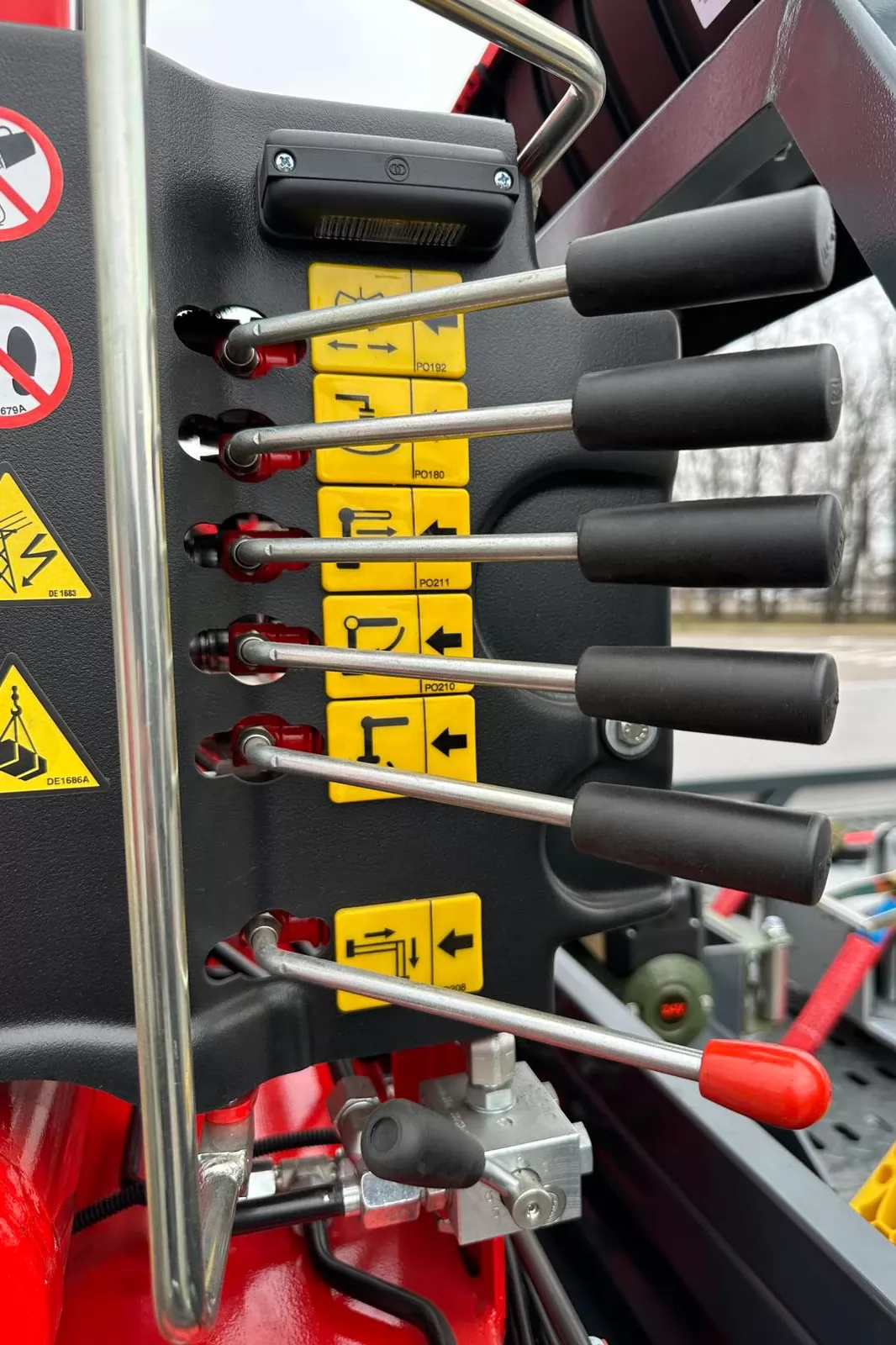

- Гидравлический манипулятор FASSI 130AT с управлением с земли с двух сторон (Италия)
Производство Италия, специального назначения для использования в качестве эвакуатора.
Количество секций, шт 3
Максимальный вылет стрелы, м 10
Максимальная высота подъема, м 11
Максимальный грузовой момент, тм 12
Грузоподъемность на минимальном вылете, т 5,4
Грузоподъемность на максимальном вылете стрелы, т 1,5
Угол поворота 3900
Емкость гидравлического бака, 120
Расположение за кабиной водителя
Гидравлическая система защиты от перегрузки – +
Кнопка аварийной остановки – +
Номинальное рабочее давление гидросистемы, бар 295
Стабилизаторы гидравлические (аутриггеры), шт. 2
Длина стабилизаторов, мм 5975

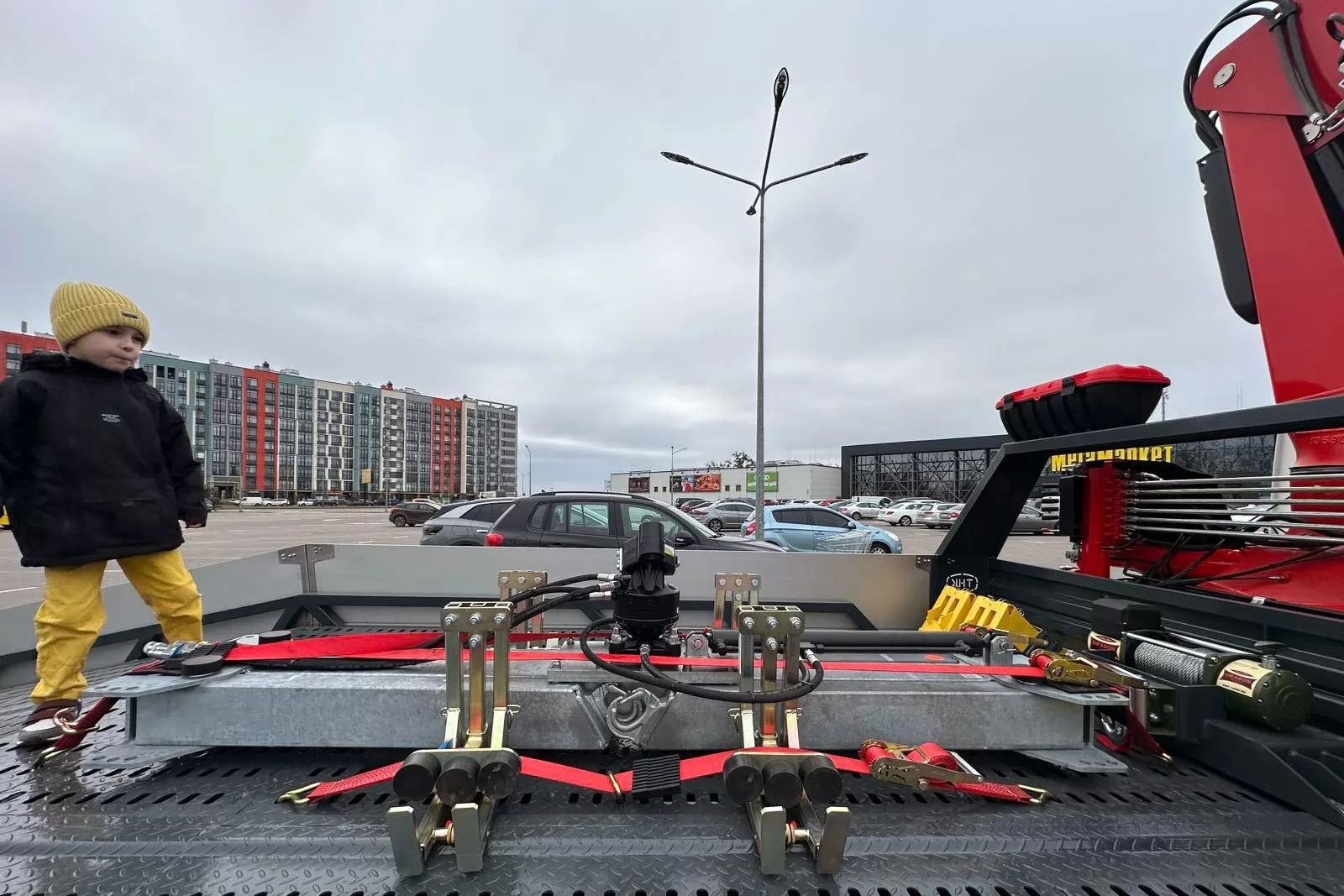

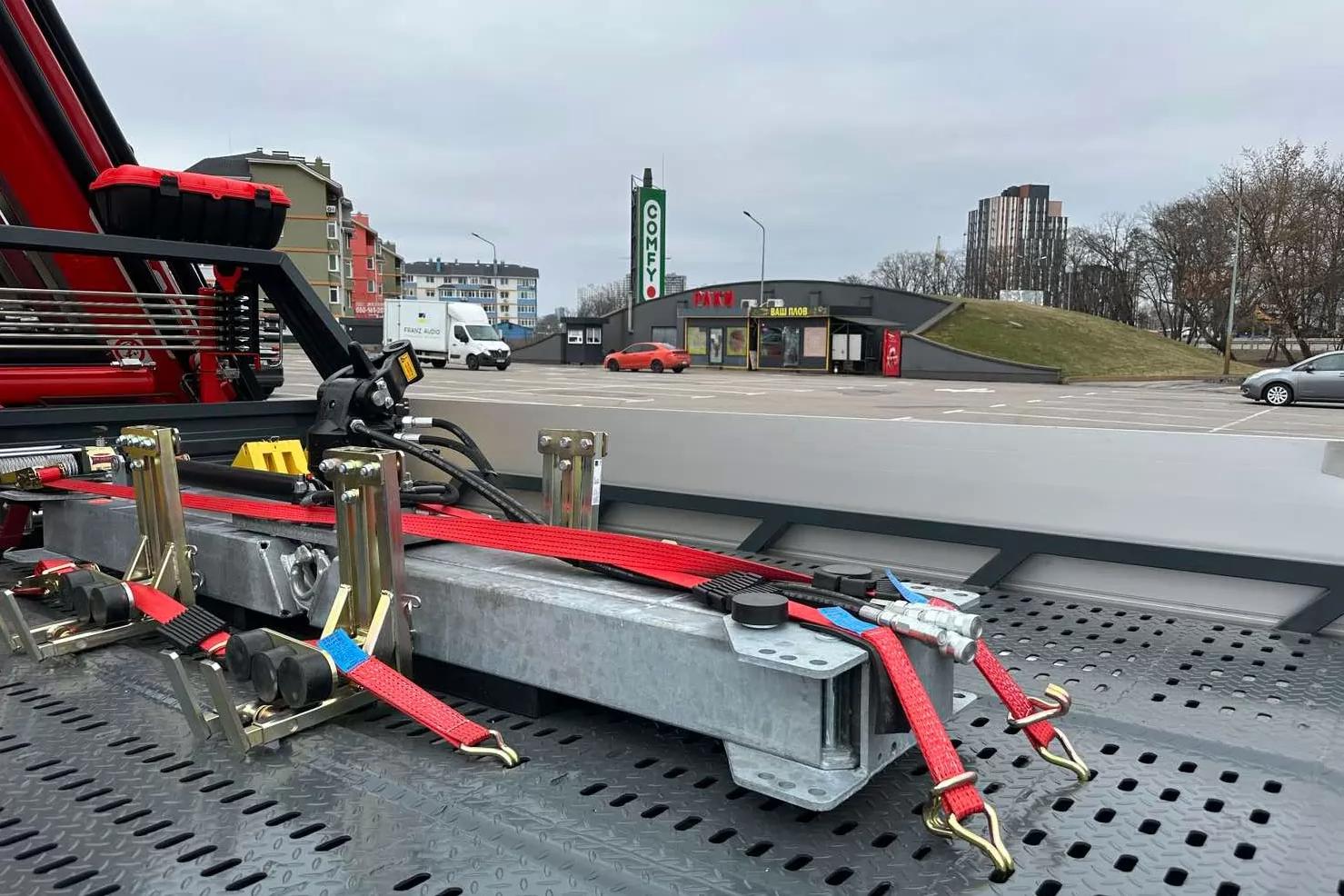

Вес, кг 1585 - Траверса:
Версия сложная
Размеры (ШхВхД), мм 2300х365х480
Вес, кг 225 - Стяжные ремни – 4 шт.

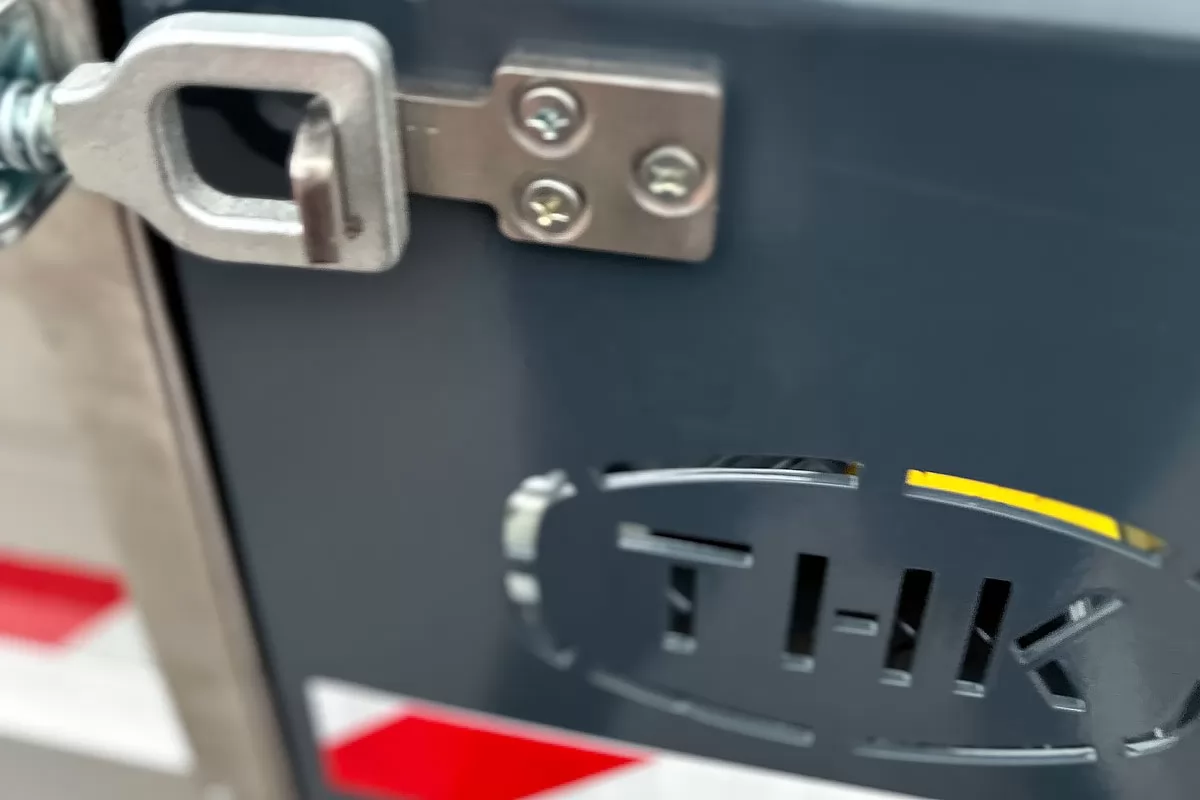

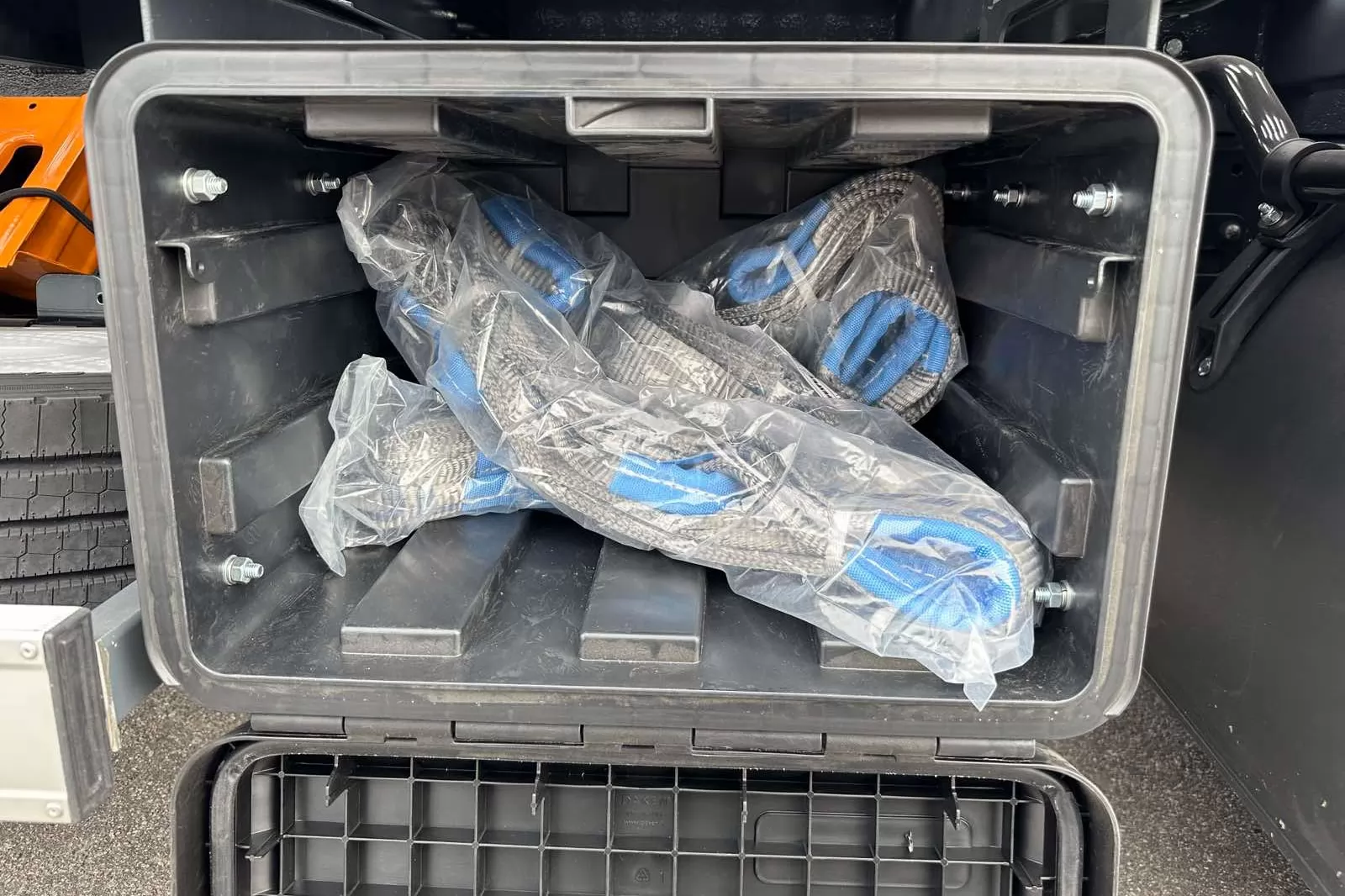

- Пластиковый инструментальный ящик с замком, расположенный под платформой – 1 шт.
- Противоткатный упор с держателем – 4 шт.
- Аптечка автомобильная – 1шт. АМА-2 согласно ДСТУ 3961-2000 с изменениями №2
- Огнетушитель – 2 шт, объемом от 5 л.
- Знак аварийной остановки.

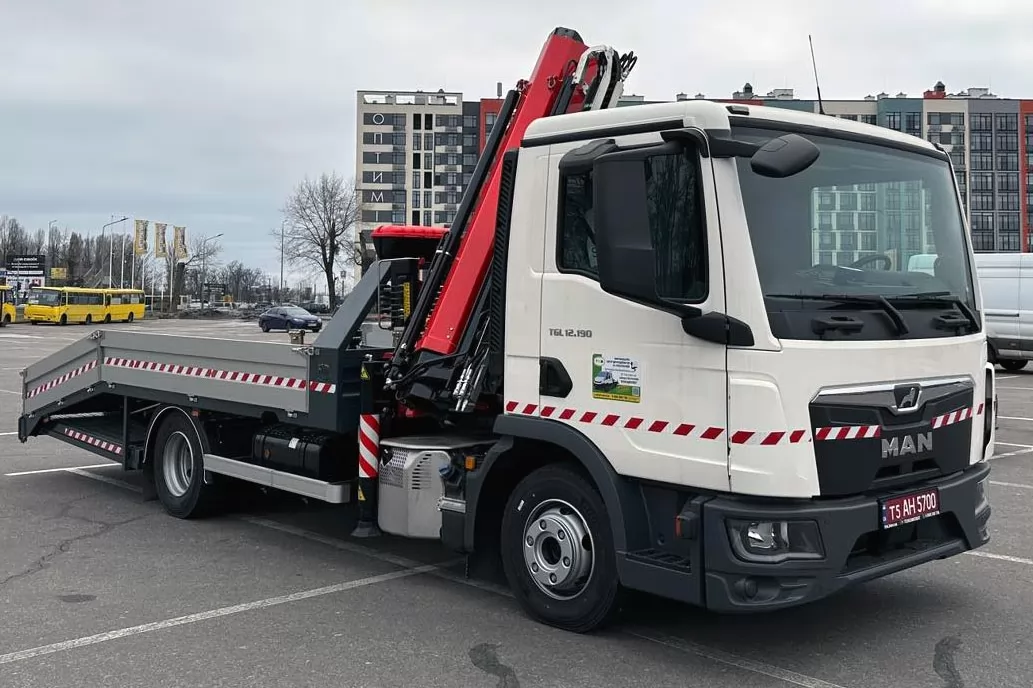

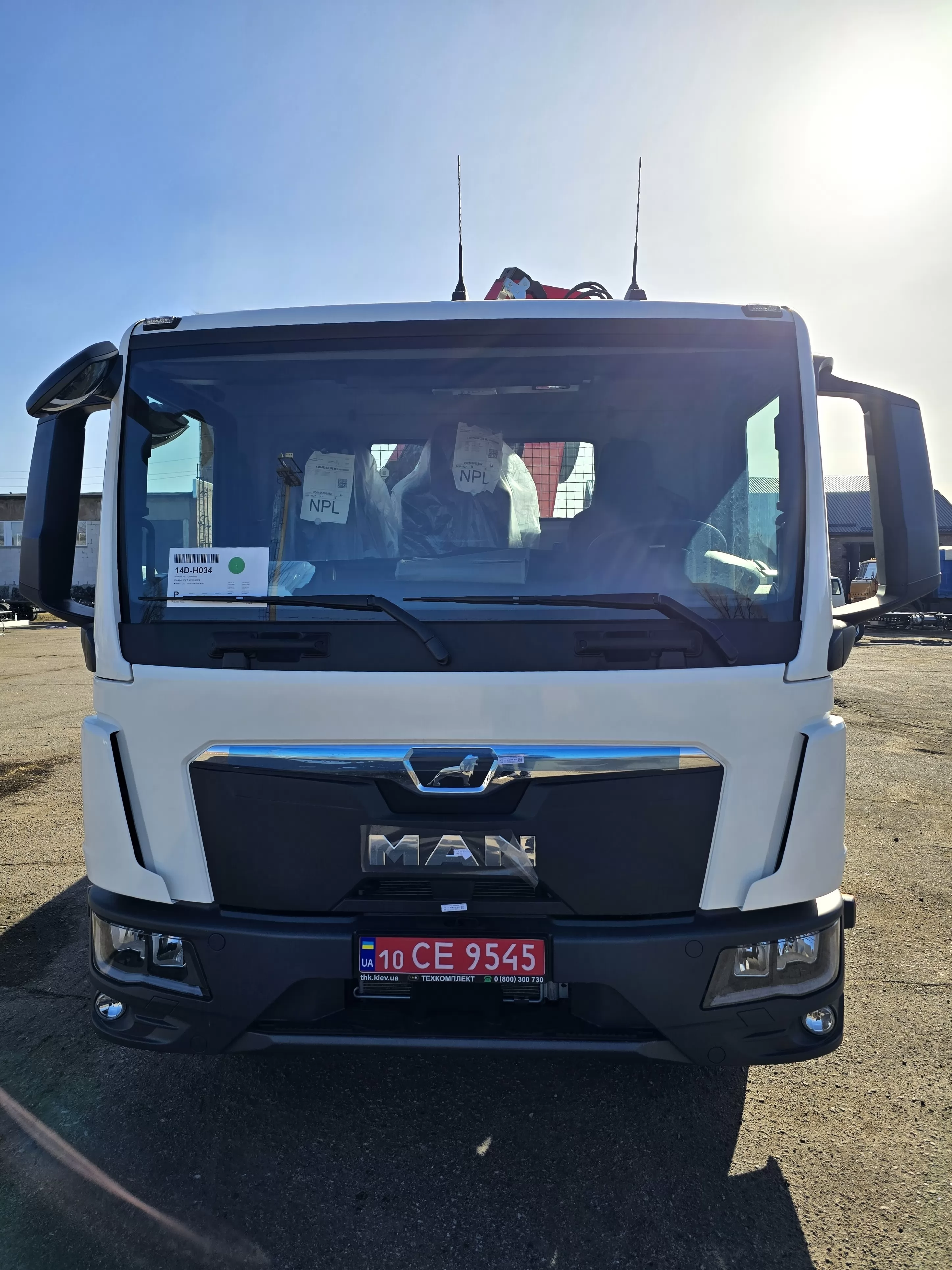

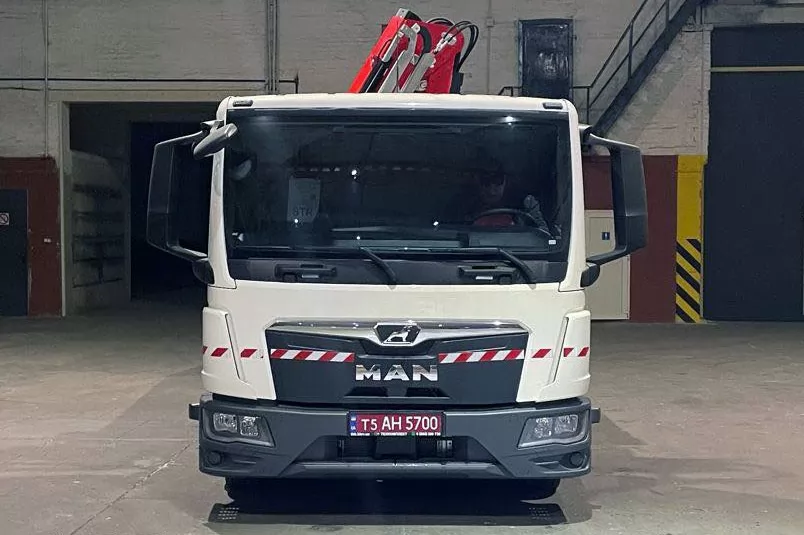

Базовое шасси:
MAN TGL 12.190 4x2 BL CH:- Тип привода: 4x2
- Полная масса 12 т
- Основная колесная база 4850 мм
- Дизельный двигатель MAN D0834 LFL87, мощность 140 кВт (190 л. с.), крутящий момент 750 Нм, 4580 см3, Euro-5
- Механическая коробка передач, MAN 06.10 OD
- Топливный бак 180 л
- Максимальная скорость 90 км/ч
- Кабина CC: компактная (узкая, короткая, обычной высоты).
