DS-1956A

Max вылет, м: 20,6

Min масса шасси, т: 8

Высота подъема max: 23,5

Глубина бурения шнека, м: 4,5

Количество секций: 6

Подъёмная сила, кг/м: 6750/2; 2400/6; 1150/12; 400/20,5

прямой контакт с менеджером

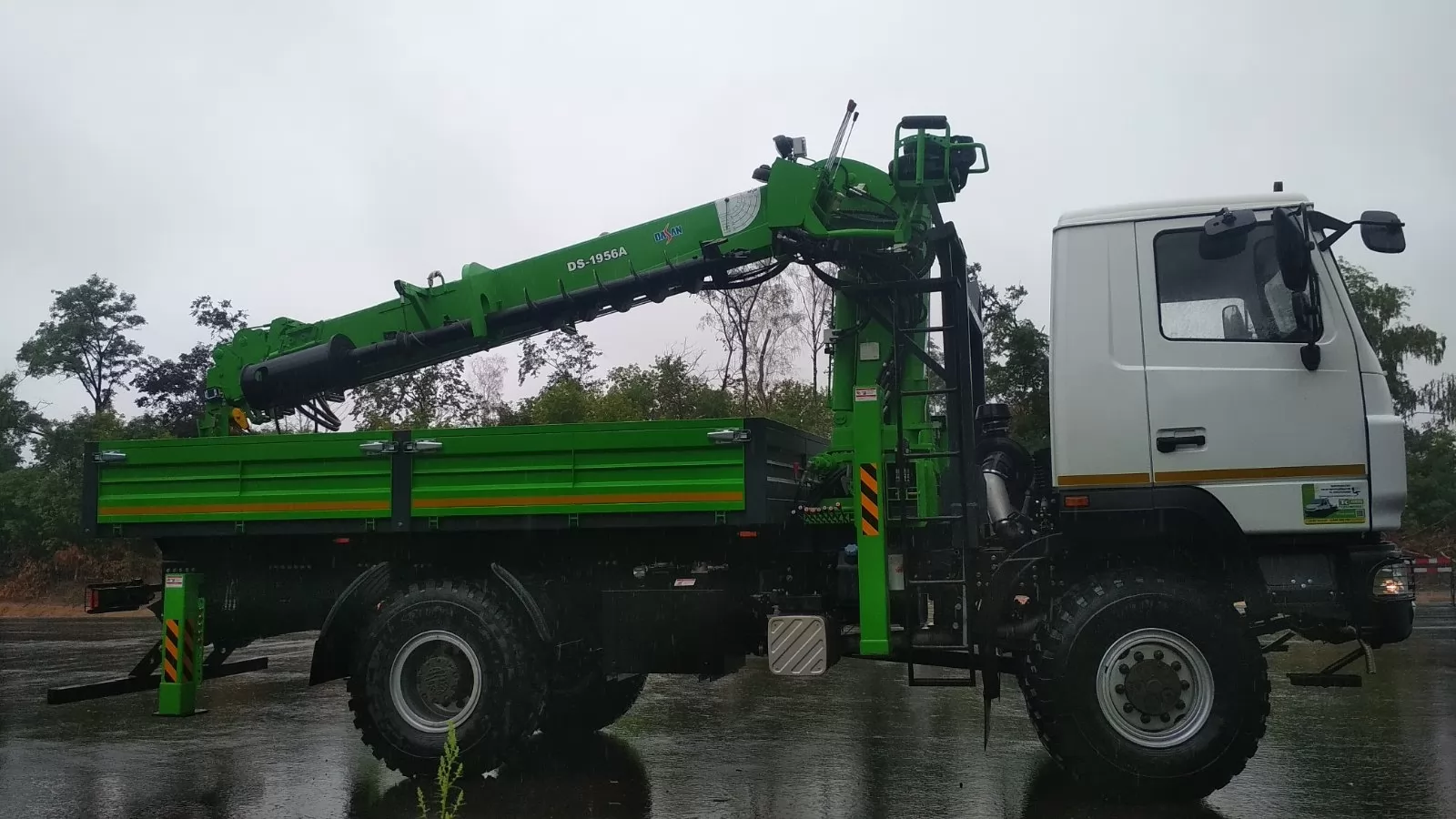

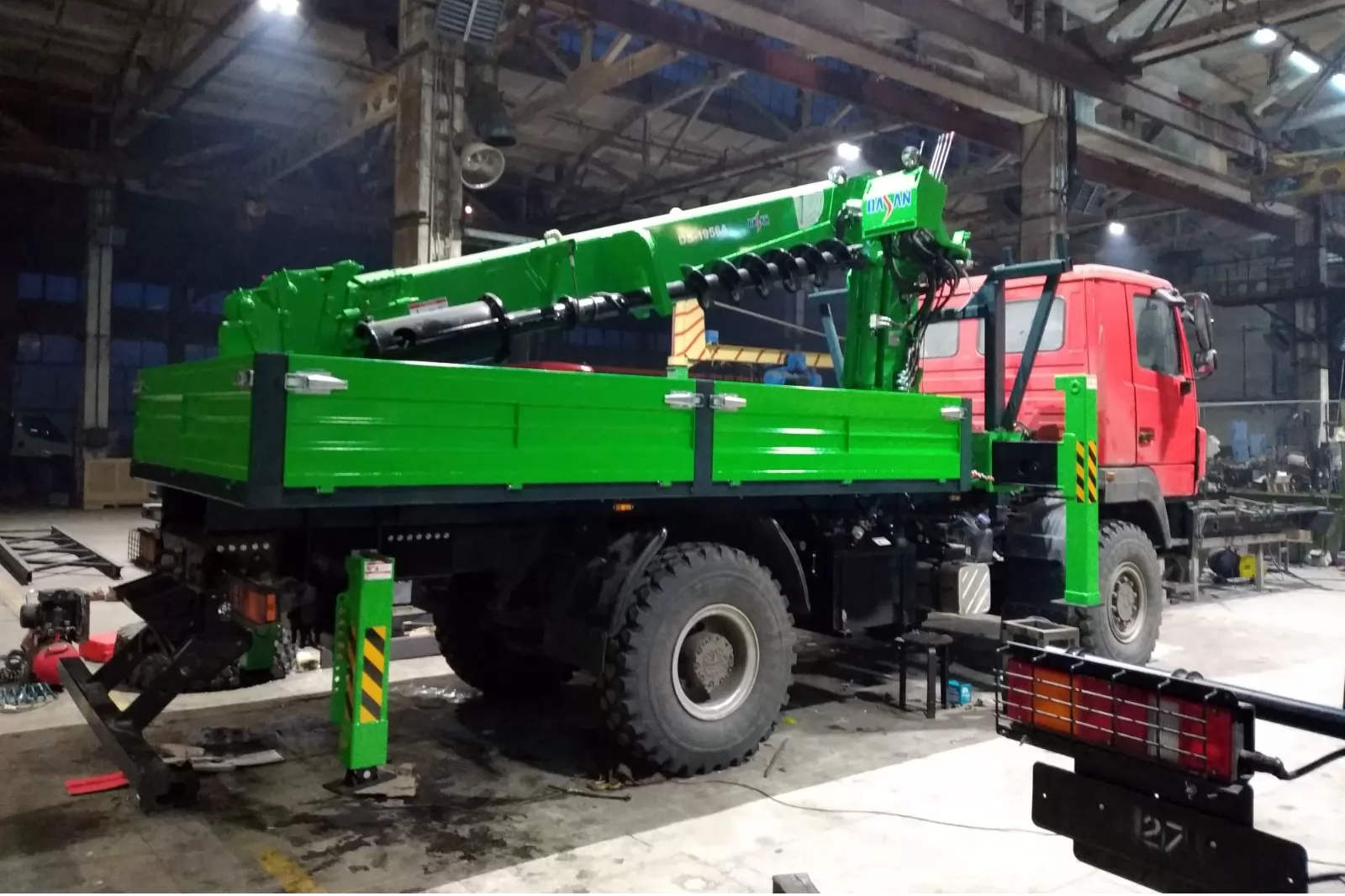

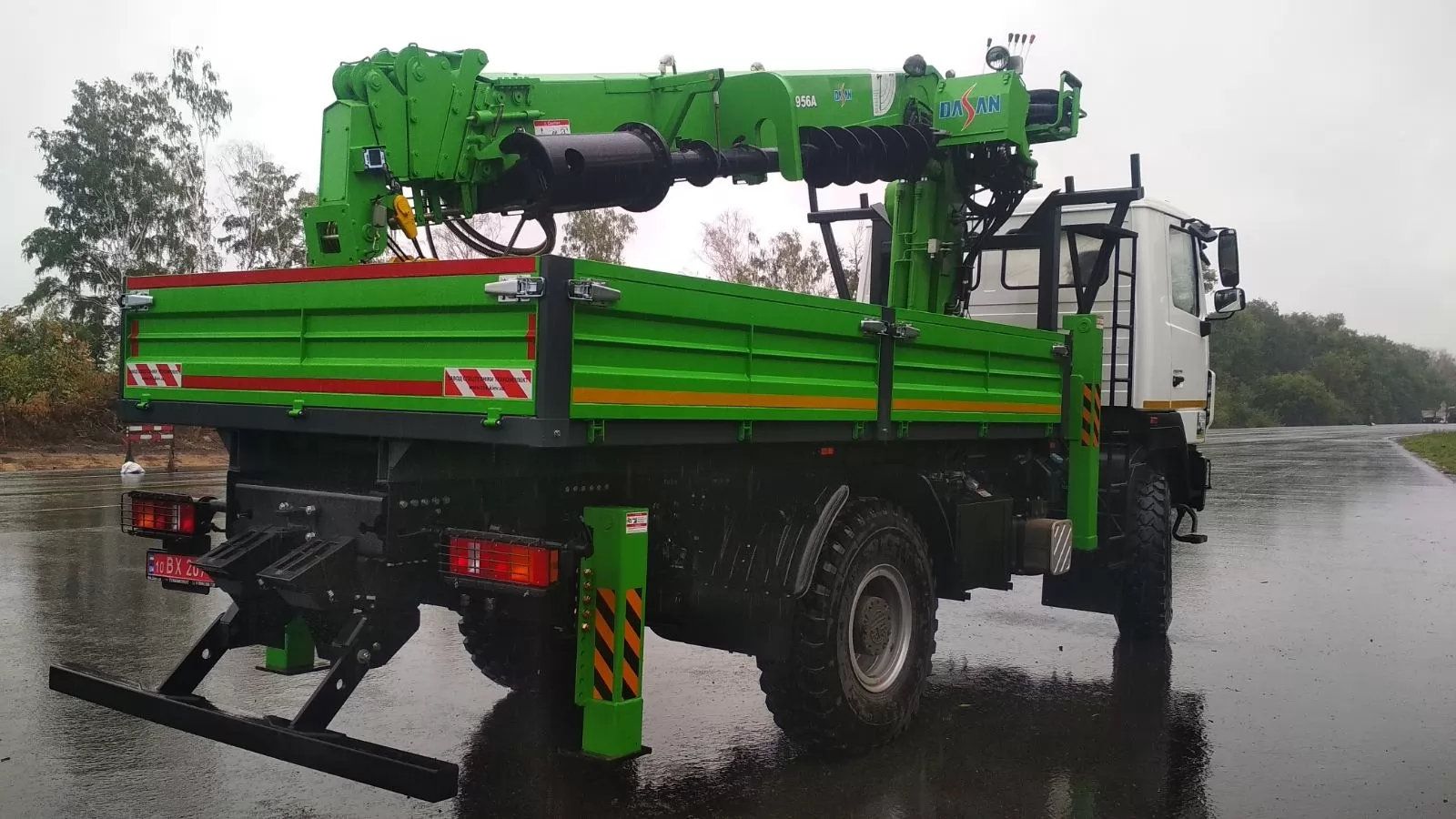

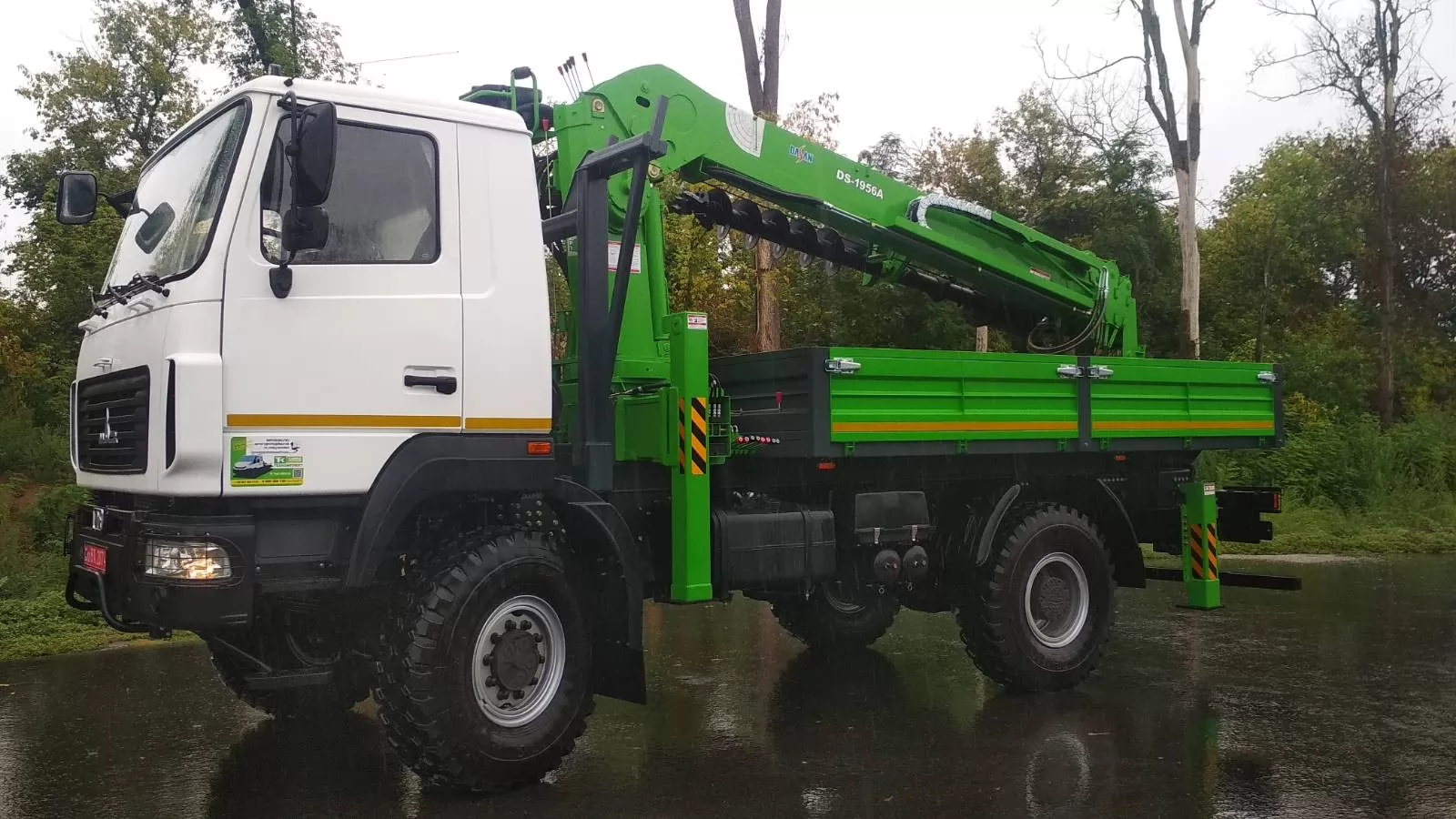

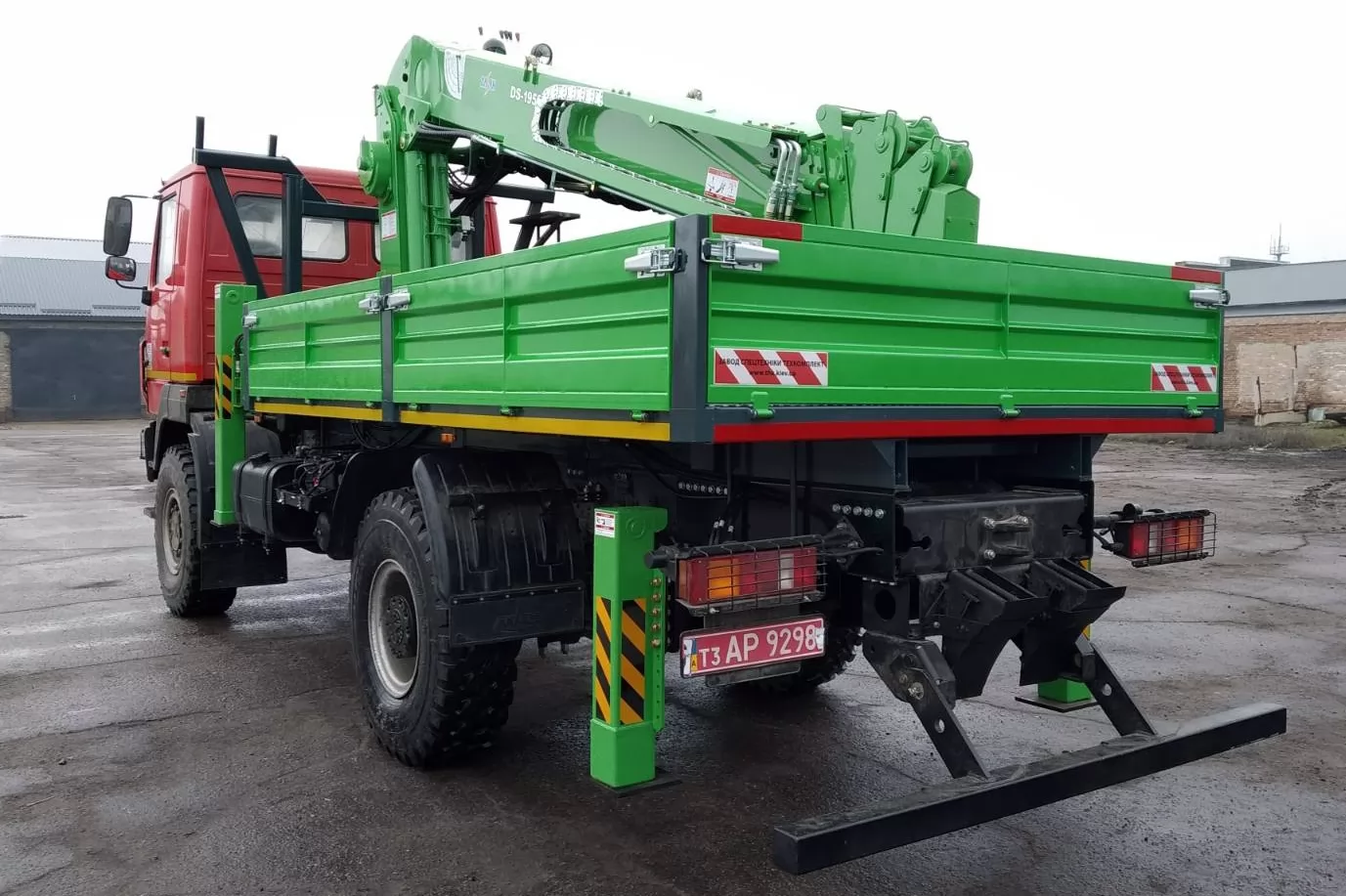

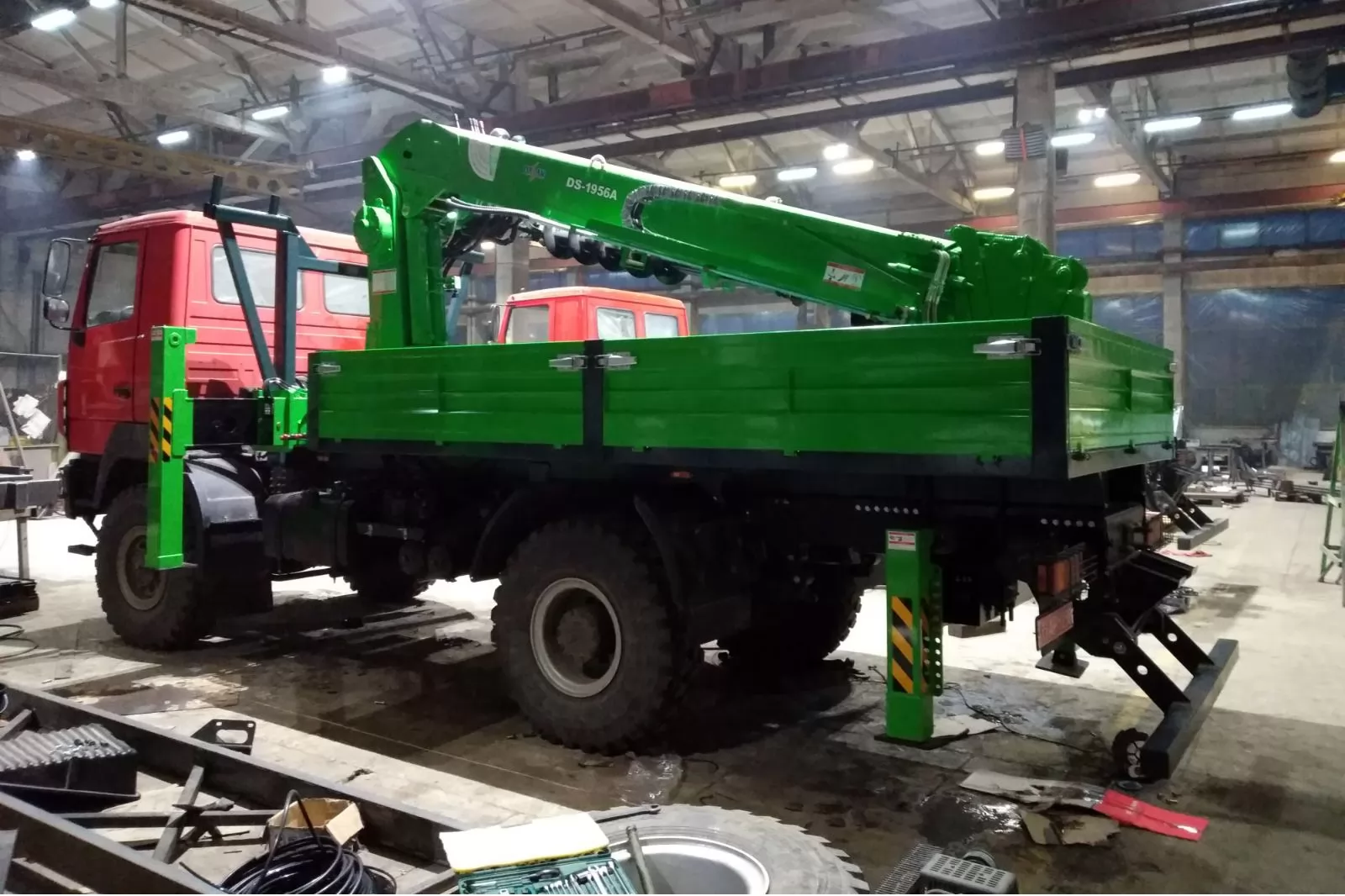

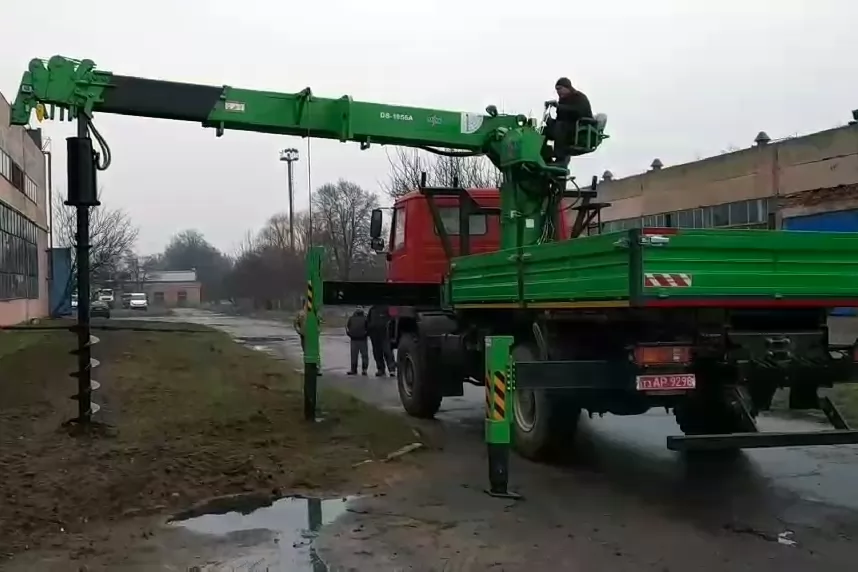

Бурильно-крановая машина (бурокрановая установка, ямобур, бурокран, свайбур, кронобур, столбостав) DASAN DS-1956A применяется для бурения и установки линий электропередач, а также в строительстве — для бурения набивных свай.

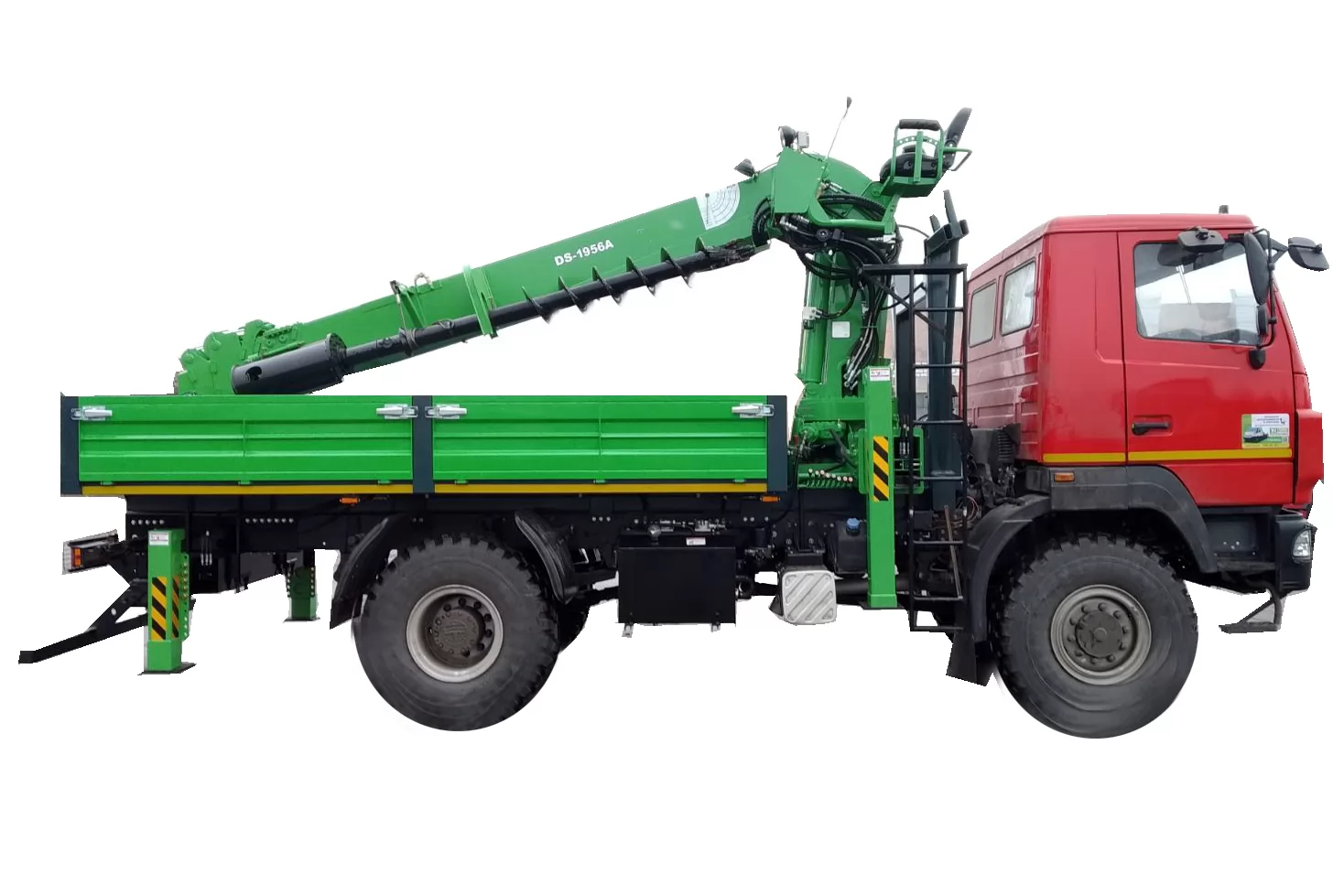

Крано-манипуляторная установка DS-1956A с буровым оборудованием с двухпоточной гидросистемой и двухскоростной системой вращения бура имеет южнокорейское происхождение. Крупноузловая сборка, установка бурокрана DS-1956A на грузовое шасси и продажа в Украине выполняются Заводом спецтехники Техкомплект.



Характеристики

Параметры

Спецификация

Производительность крана, кг/м

18.500

Подъёмная сила, кг/м

6.750/2.0

2.400/6.0

1.150/12.0

400/20.5

Вылет максимальный, м

20.6

Рабочая высота подъема, максимальная, м

23.5

Расчетный расход, л/мин

63

Номинальное давление, кг/см2

215

Тип стрелы/секции

телескопическая, 6-секционная

Время движения стрелы выдвижение, м/сек

15.55 / 40

Угол наклона стрелы, (относительно горизонта)/скорость, ˚ / сек

-17~80 / 16

Угол поворота, градусы

360˚

Скорость поворота, об/мин

2.5

Размер каната , Φ×м

10x100

Скорость подъёма крюка, м/мин

60 (1 Parts line)

Выносные опоры

гидравлические с цилиндром

Опорный контур, м:
- поперечный (передние, задние)

- продольный (зависит от шасси)



Front : 5.82 Rear : 4.2-

Масса автомобильного шасси, т

не менее 8

Система безопасности

Индикатор угла наклона стрелы с индикатором нагрузки, клапан сброса давления для гидравлического контура, клапан удержания нагрузки, автоматический   тормоз
для лебедки, гидравлическое стопорное устройство, предупреждающее вращение поворотной части крана, люк для крюка с предохранительной защелкой, управляемый обратный клапан(гидрозамок) для аутригеров

Буровой механизм модель

гидравлический

Диаметр шнека, мм

320

Глубина бурения шнека, м

4.5м

Крутящий момент привода бура, Kgf/M

827Kgf

Рабочий вылет шнека, м

4,2 ~ 7,2

Скорость вращения шнека, об/мин

43

Габаритные размеры рабочей платформы из металла(по отдельному заказу), мм
- высота
- длина
- ширина



882

1,400
850

Базовое шасси

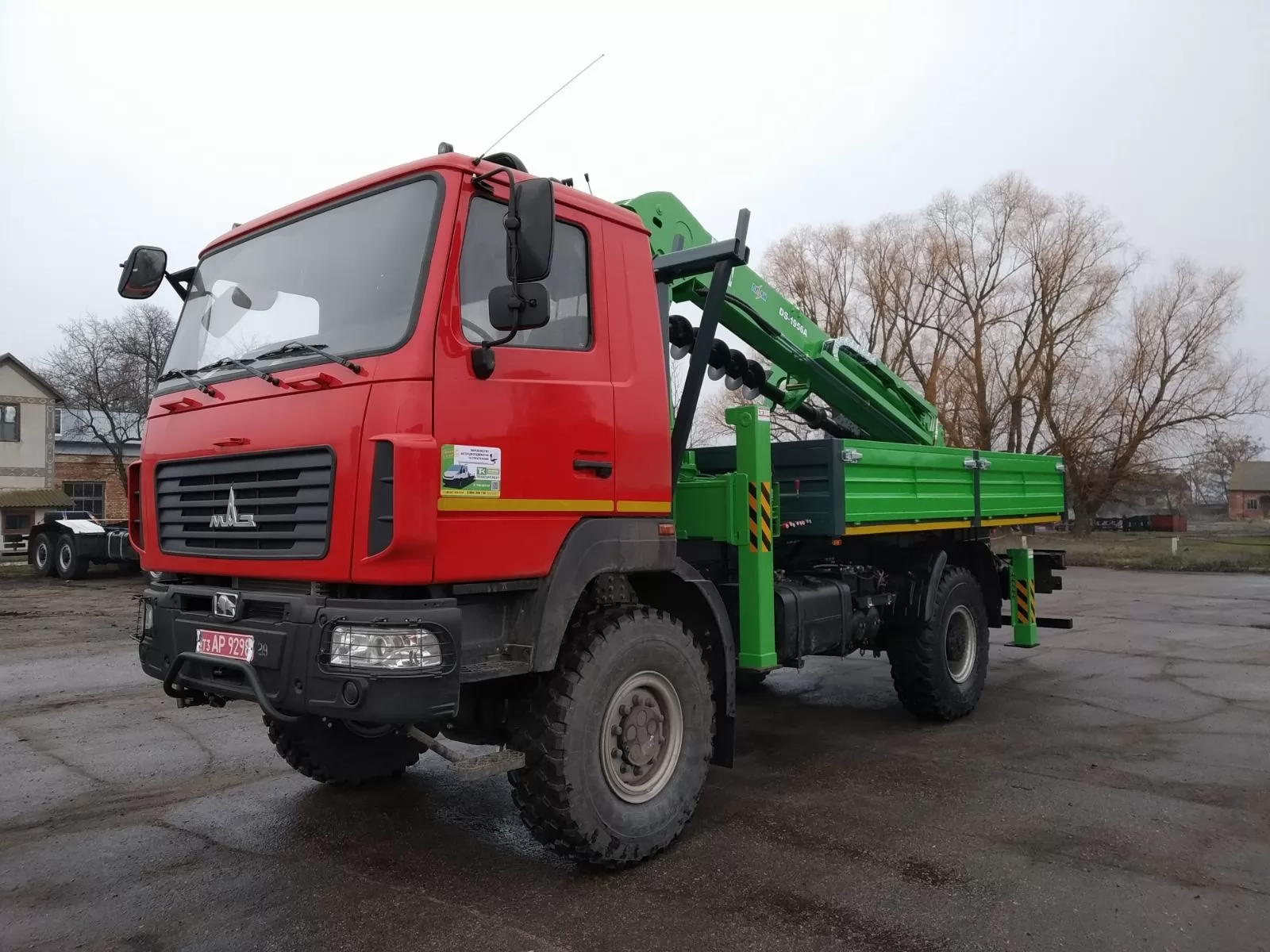

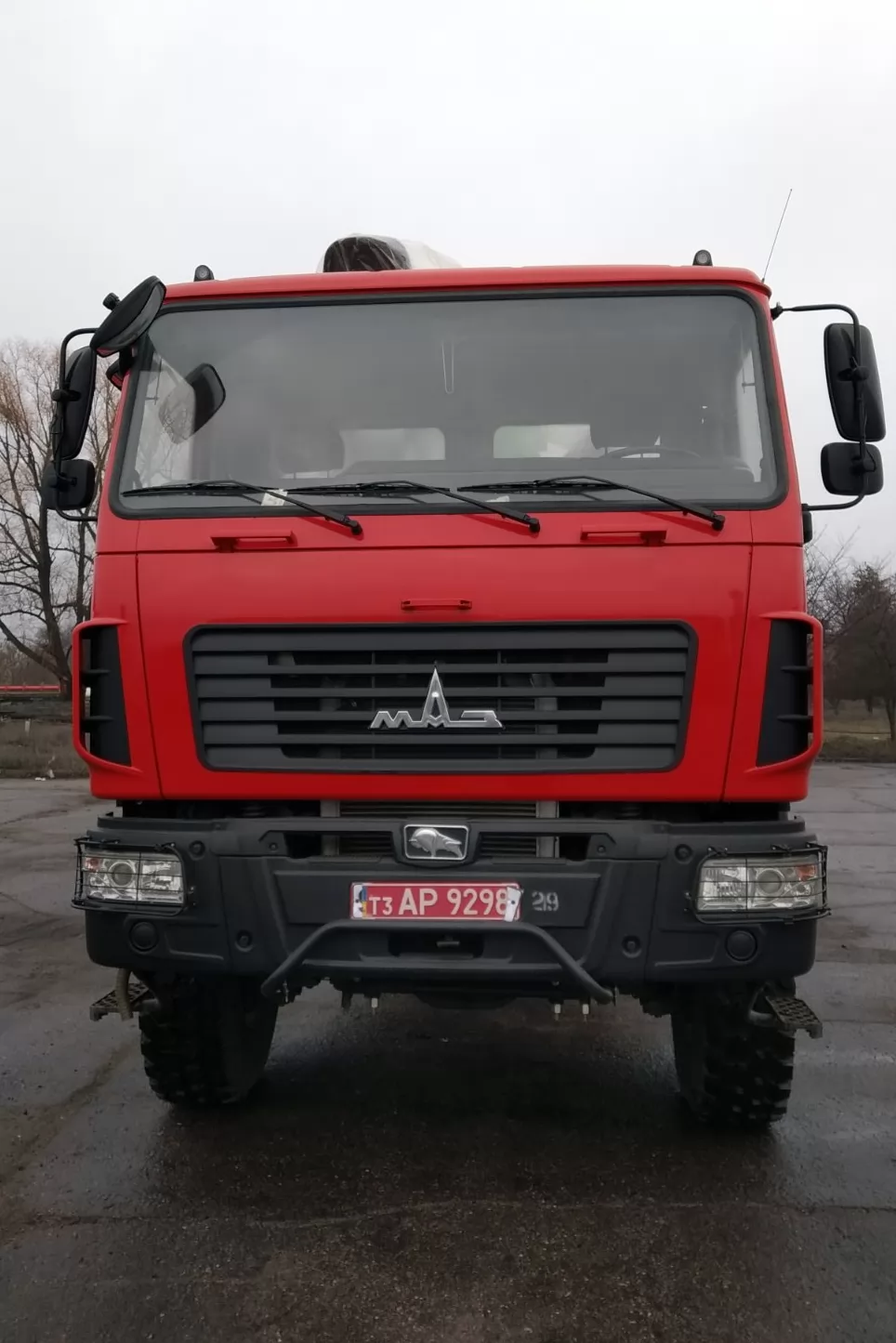

МАЗ-5302, 4х4 и другие совместимые, с GVW от 8 тонн и выше.
